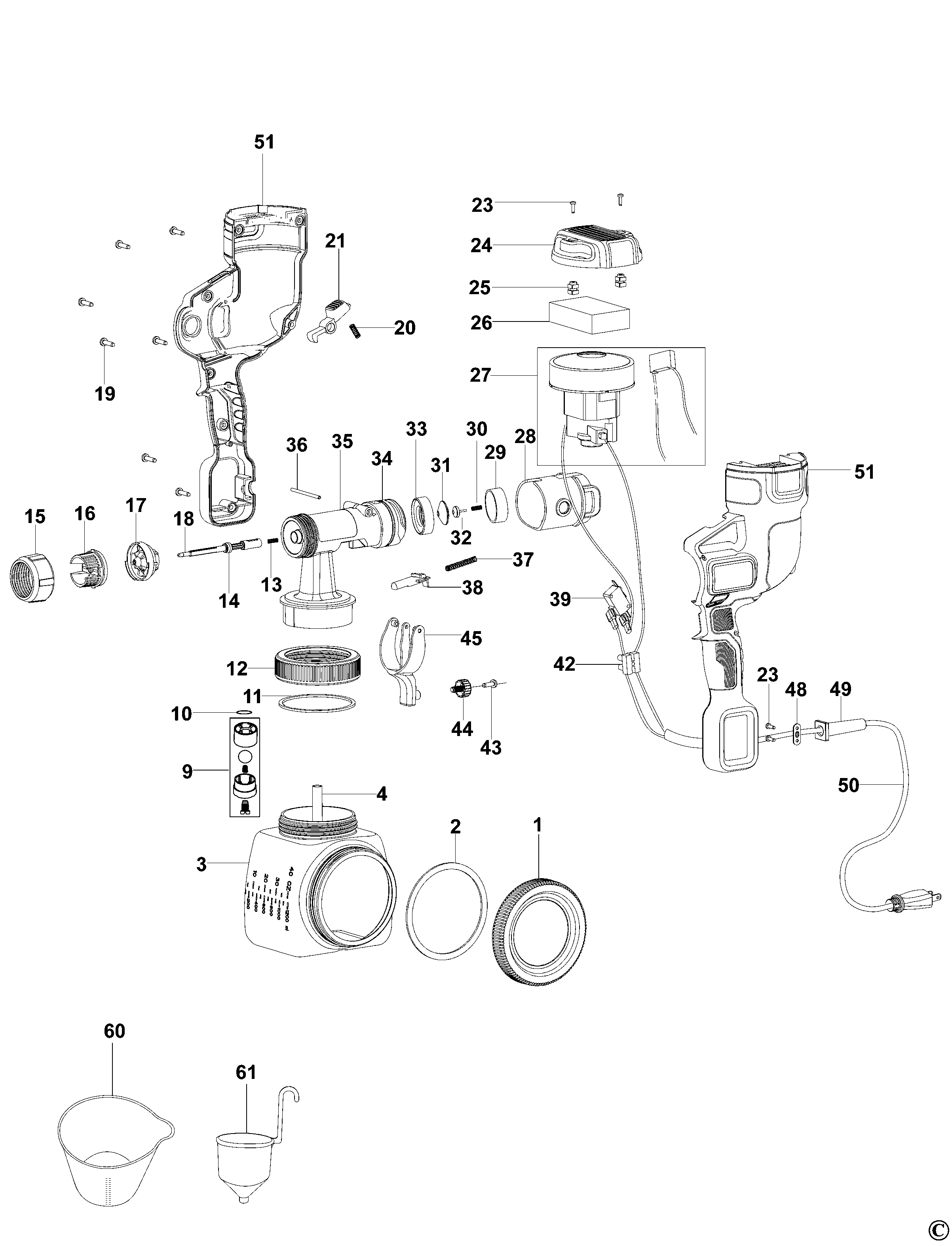

HVLP200 ПИСТОЛЕТ-КРАСКОРАСПЫЛИТЕЛЬ Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 1004570-02 | 1 | КРЫШКА | QS |  |
||
| 2 | 1004570-01 | 1 | УПЛОТНЕНИЕ | QS | |
||
| 3 | 1004570-00 | 1 | КОНТЕЙНЕР | QS | |
||
| 4 | 1004570-61 | 1 | ТРУБА | QS | |
||
| 9 | 1004571-27 | 1 | КЛАПАН | QS | |
||
| 10 | 1004570-67 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | QS | |
||
| 11 | 1004570-25 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | QS | |
||
| 12 | 1004570-24 | 1 | КРЫШКА | QS | |
||
| 13 | 1004570-68 | 1 | ПРУЖИНА | QS | |
||
| 14 | 1004570-69 | 2 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | QS | |
||
| 15 | 1004570-70 | 1 | СТОПОРНЫЙ ВИНТ | QS | |
||
| 16 | 1004570-71 | 1 | НАКОНЕЧНИК | QS | |
||
| 17 | 1004570-72 | 1 | НАСАДКА | QS | |
||
| 18 | 1004696-75 | 1 | ИГЛА | QS | |
||
| 19 | 1004570-17 | 7 | ВИНТ | 4x16 | QS |  |
|
| 20 | 1004570-73 | 1 | ПРУЖИНА | QS | |
||
| 21 | 1004570-74 | 1 | КНОПКА | QS | |
||
| 23 | 1004570-33 | 4 | ВИНТ | 3x14 | QS | |
|
| 24 | 1004570-75 | 1 | КРЫШКА | QS | |
||
| 25 | 1004570-76 | 2 | ВИНТ | QS | |
||
| 26 | 1004570-77 | 1 | ФИЛЬТР | QS | |
||
| 27 | 1004571-28 | 1 | ЭЛЕКТРОДВИГАТЕЛЬ В СБОРЕ | QS | |
||
| 28 | 1004570-79 | 1 | СОЕДИНИТЕЛЬНАЯ МУФТА (БРЫЗГОСТОЙКАЯ) | QS | |
||
| 29 | 1004570-80 | 1 | ОСНОВА | QS | |
||
| 30 | 1004570-81 | 1 | ПРУЖИНА | QS | |
||
| 31 | 1004570-83 | 1 | РЕЗИНА | QS | |
||
| 32 | 1004570-82 | 1 | НАКОНЕЧНИК | QS | |
||
| 33 | 1004570-84 | 1 | КОЛПАЧОК | QS | |
||
| 34 | 1004570-85 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | QS | |
||
| 35 | 1004570-86 | 1 | КОРПУС | QS | |
||
| 36 | 1004570-87 | 1 | ШТИФТ | ø3 | QS | |
|
| 37 | 1004570-88 | 1 | ПРУЖИНА | QS | |
||
| 38 | 1004570-89 | 1 | ВАЛ | QS | |
||
| 39 | 1004570-90 | 1 | ВЫКЛЮЧАТЕЛЬ | QS | |
||
| 42 | 1004570-91 | 1 | КЛЕММНАЯ КОЛОДКА | QS | |
||
| 43 | 1004570-92 | 1 | ВИНТ | 3x12 | QS | |
|
| 44 | 1004570-93 | 1 | РУЧКА | QS | |
||
| 45 | 1004570-94 | 1 | КУРОК ВЫКЛЮЧАТЕЛЯ | QS | |
||
| 48 | 1004570-96 | 1 | ЗАЖИМ | QS | |
||
| 49 | 1004570-03 | 1 | ВТУЛКА | QS | |
||
| 50 | 1004570-97 | 1 | КОМПЛЕКТ ПРОВОДОВ | QS | |
||
| 51 | 1004570-98 | 1 | СОСТАВНАЯ ЧАСТЬ КОРПУСА | QS | |
||
| 60 | 1004571-21 | 1 | КОНТЕЙНЕР | QS | |
||
| 61 | 1004571-22 | 1 | КОЛПАЧОК | QS | |
