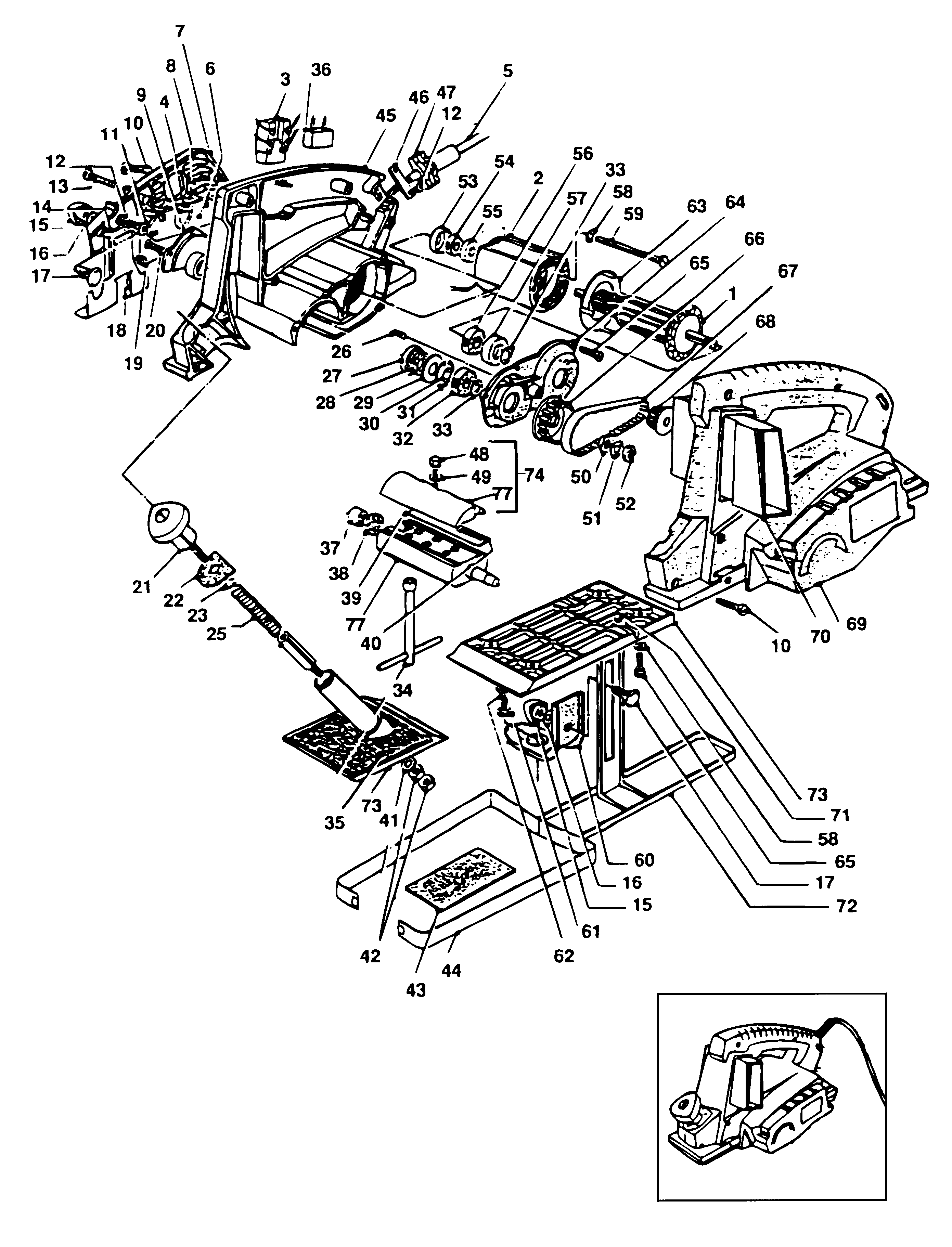

P7103 РУБАНОК Type 1 | Чертежи

Документы

Запасные части

Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков

Пригодно для печати

Просмотреть всю страницу

Item No.	Product Number	Qty Per	Product Description	Other Info	Markets
1	934475	1	ЯКОРЬ	230/240 V	DE
1	934357	1	ЯКОРЬ	115 V	DE
2	934471	1	СТАТОР	GB 115V	DE
2	934473	1	СТАТОР	GB 240V	DE
2	934472	1	СТАТОР		DE
3	935265	1	ВЫКЛЮЧАТЕЛЬ	AE-MX-PA-VE 115V	DE
3	934437	1	ВЫКЛЮЧАТЕЛЬ	GB 115V	DE
3	934437	1	ВЫКЛЮЧАТЕЛЬ	GB 240V	DE
3	934437	1	ВЫКЛЮЧАТЕЛЬ		DE
4	D934537	1	ЩЁТКА	230/240 V	DE
5	330060-03	1	КАБЕЛЬ И ШТЕПСЕЛЬНАЯ ВИЛКА	GB 240V	DE
5	949843-26	1	КАБЕЛЬ	AE-MX-PA-VE 115V	DE
5	949843-02	1	КАБЕЛЬ		DE
5	330061-04	1	CORDSET (M/PLUG)	GB 115V	DE
6	938838	1	ЩЁТКА И ДЕРЖАТЕЛЬ	AE-MX-PA-VE 115V	DE
6	938838	1	ЩЁТКА И ДЕРЖАТЕЛЬ	GB 115V	DE
6	939391	1	ЩЁТКА И ДЕРЖАТЕЛЬ	GB 240V	DE
6	939391	1	ЩЁТКА И ДЕРЖАТЕЛЬ		DE
7	934399	1	КРЫШКА		DE
8	933545	2	ПРУЖИНА		DE
9	934400-00	1	ФЛАНЕЦ		DE
10	932409	9	ВИНТ		DE
11	933546	2	ШАЙБА		DE
12	930076-00	2	ВИНТ		DE
13	935047	1	ВИНТ		DE
14	933053	1	КРОНШТЕЙН		DE
15	934403	1	РУЧКА		DE
16	931005	1	ШАЙБА		DE
17	949892-07	1	ВИНТ		DE
18	934402	1	ЦЕНТР		DE
19	934433	1	ПРУЖИНА		DE
20	934401	3	ВИНТ		DE
21	934374	1	HANDLE		DE
22	934432	1	ПЛАСТИНА		DE
23	934378	1	КОЛЬЦО		DE
25	934376	1	ПРУЖИНА		DE
26	934398	1	ШТИФТ		DE
27	934395	1	КОЛПАЧОК		DE
28	934393	1	ВОЙЛОК		DE
29	934394	1	ШАЙБА		DE
30	934451	1	ШАЙБА		DE
31	934392	1	СТОПОРНОЕ КОЛЬЦО		DE
33	933515	2	ШАЙБА		DE
34	934439	1	ТОРЦЕВОЙ ГАЕЧНЫЙ КЛЮЧ		DE
35	934373	1	ОПОРНАЯ ПОДУШКА		DE
36	949877-02	1	КОНДЕНСАТОР		DE
37	934396	1	ПОДШИПНИК		DE
38	934397	1	ВОЙЛОК		DE
39	934385	2	ПЛАСТИНА		DE
40	934386	2	РЕЖУЩИЙ ДИСК		DE
41	932302-00	1	ШАЙБА		DE
42	934390	1	ГАЙКА		DE
43	934440	1	РЕЖУЩИЙ ДИСК		DE
44	934438	1	КРОНШТЕЙН		DE
45	934430	1	КОРПУС СТАТОРА		DE
46	930103-00	1	ЗАЖИМ ШНУРА ПИТАНИЯ		DE
47	931113-00	1	ЧЕХОЛ ШНУРА ПИТАНИЯ	AE-MX-PA-VE 115V	DE
47	931113-00	1	ЧЕХОЛ ШНУРА ПИТАНИЯ		DE
47	930040	1	ЧЕХОЛ ШНУРА ПИТАНИЯ	GB 115V	DE
47	930040	1	ЧЕХОЛ ШНУРА ПИТАНИЯ	GB 240V	DE
48	934384	6	ВИНТ		DE
49	932892-00	6	ПРОСТАВКА		DE
50	945963-00	1	ГАЙКА		DE
51	934389	1	ШАЙБА		DE
52	935412	1	ГАЙКА		DE
53	930029-00	1	HOLDER BEARING		DE
54	330003-02	1	ПОДШИПНИК		DE
55	934412	1	ПРОСТАВКА		DE
56	577745-00	1	ПОДШИПНИК		DE
57	934409-00	1	ВТУЛКА		DE
58	930562	4	ШАЙБА		DE
59	934429	2	ВИНТ		DE
60	934404	1	ОПОРА		DE
61	930249	2	ШАЙБА		DE
62	934441	2	ВИНТ		DE
63	933516	1	ОТРАЖАТЕЛЬ		DE
64	934419-00	1	КРЫШКА		DE
65	930554-00	4	ВИНТ		DE
66	934388	1	ШКИВ		DE
67	934420	1	РЕМЕНЬ		DE
68	934418	1	ШКИВ		DE
69	934460	1	КРЫШКА	GB 115V	DE
69	934460	1	КРЫШКА	GB 240V	DE
69	934460	1	КРЫШКА		DE
69	934431	1	КРЫШКА	AE-MX-PA-VE 115V	DE
70	934436	1	ВЫТАЛКИВАТЕЛЬ		DE
71	930244-00	2	ГАЙКА		DE
72	934406	1	НАПРАВЛЯЮЩАЯ		DE
73	937099	1	ОПОРНАЯ ПЛИТА		DE
74	937100	1	ДЕРЖАТЕЛЬ В СБОРЕ		DE
75	934405	1	НАПРАВЛЯЮЩАЯ		DE
77	934387	2	ЗАЖИМ РЕЖУЩЕГО ДИСКА		DE
