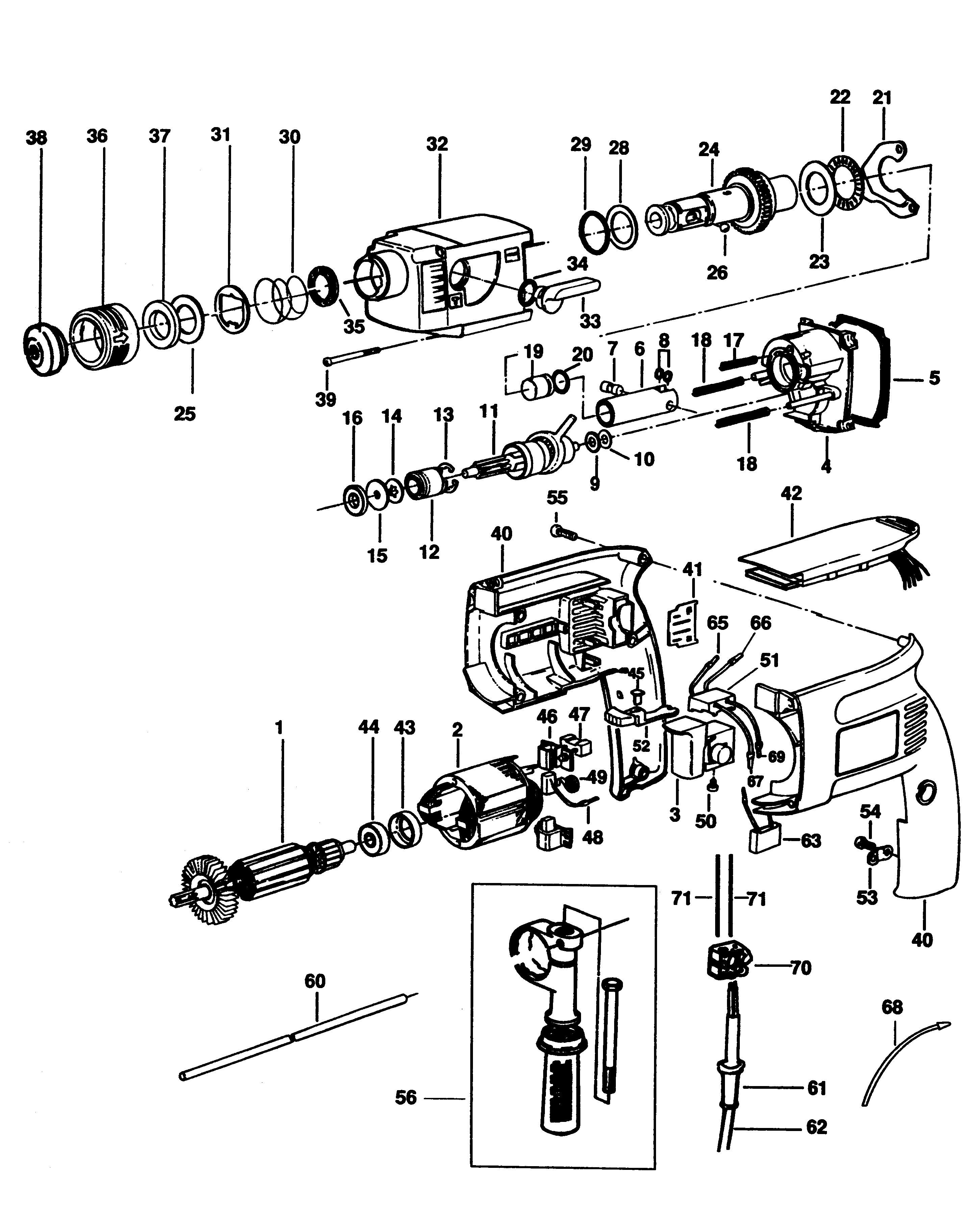

PL28 КОМБИНИРОВАННЫЙ ПЕРФОРАТОР Type 1 | Чертежи

Документы

Запасные части

Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков

Пригодно для печати

Просмотреть всю страницу

Item No.	Product Number	Qty Per	Product Description	Other Info	Markets
1	323497-00	1	ЯКОРЬ		DE
2	875799-00	1	СТАТОР		DE
3	324556-49	1	ВЫКЛЮЧАТЕЛЬ		DE
4	323777-00	1	КОРПУС ПОДШИПНИКА		DE
5	323572-00	1	УПЛОТНЕНИЕ		DE
6	325734-49	1	ПОРШНЕВОЙ КОМПЛЕКТ		DE
7	323569-00	1	ОСЬ		DE
8	323753-00	2	ШАЙБА	UPTO DATE CODE 50-92	DE
8	324487-00	1	ПРУЖИНА	FROM DATE CODE 51-92	DE
9	324430-03	1	УПОРНЫЙ ПОДШИПНИК		DE
10	324431-03	1	WASHER 7		DE
11	323776-00	1	ВНУТРЕННИЙ ВАЛ В СБОРЕ		DE
12	323494-01	1	ВТУЛКА		DE
13	323487-00	1	КОЛЬЦО		DE
14	325294-00	1	ПРУЖИННАЯ ШАЙБА		DE
15	324431-00	1	WASHER 6		DE
16	324430-00	1	ИГОЛЬЧАТЫЙ ПОДШИПНИК		DE
17	323395-00	1	ПРУЖИНА		DE
18	323395-02	2	ПРУЖИНА		DE
19	323567-00	1	ПЛУНЖЕР		DE
20	323711-24	1	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО		DE
21	323488-00	1	ПЛАСТИНА		DE
22	324430-01	1	ИГОЛЬЧАТЫЙ ПОДШИПНИК		DE
23	324431-01	1	WASHER 25MM	UPTO DATE CODE 47-93	DE
23	325896-00	1	ШАЙБА	FROM DATE CODE 48-93	DE
24	326228-49	1	ШПИНДЕЛЬ В СБОРЕ		DE
25	323492-00	1	ШАЙБА		DE
26	583890-00	1	ШАРИК		DE
28	323753-01	1	ШАЙБА		DE
29	323711-04	1	УПЛОТНЕНИЕ		DE
30	871690	1	ПРУЖИНА		DE
31	578387-00	1	ШАЙБА		DE
32	323774-02	1	КОРПУС РЕДУКТОРА		DE
33	323493-00	1	РЫЧАГ		DE
34	323711-03	1	УПЛОТНЕНИЕ		DE
35	324432-00	1	УПЛОТНЕНИЕ В СБОРЕ		DE
36	576756-00	1	ФЛАНЕЦ		DE
37	323480-00	1	ПРОСТАВКА		DE
38	323489-00	1	КОЛПАЧОК		DE
39	324044-02	4	ВИНТ		DE
40	323505-08	1	СОСТАВНАЯ ЧАСТЬ КОРПУСА		DE
41	323758-00	2	КРЫШКА		DE
42	325052-49	1	БЛОК ЭЛЕКТРОНИКИ	4 LEAD ELECTRONIC	DE
43	323481-00	1	КОЛПАЧОК		DE
44	605040-63	1	ПОДШИПНИК		DE
45	324165-02	1	ВСТАВКА		DE
46	323496-01	2	ЩЁТКОДЕРЖАТЕЛЬ		DE
47	491366-00	2	КОМПЛЕКТ ЩЁТОК		DE
48	323660-01	2	ЩЁТКА 230В		DE
49	872843	2	ПРУЖИНА		DE
50	911026	3	ВИНТ		DE
51	324400-00	1	ПЕРЕКЛЮЧАТЕЛЬ РЕВЕРСА		DE
52	323490-08	1	РЫЧАГ		DE
53	821070	1	ЗАЖИМ ШНУРА ПИТАНИЯ		DE
54	323924-08	2	ВИНТ		DE
55	323924-02	5	ВИНТ		DE
56	939794-02	1	РУЧКА БОКОВАЯ В СБОРЕ		DE
60	580787-00	1	ОГРАНИЧИТЕЛЬ ГЛУБИНЫ		DE
61	916968	1	ЧЕХОЛ ШНУРА ПИТАНИЯ		DE
62	N571221	1	КОМПЛЕКТ ПРОВОДОВ (ЕВРОПА)		DE
63	320842-03	1	КОНДЕНСАТОР		DE
65	877356	1	LEAD 90MM BLACK		DE
66	323768-03	1	LEAD 75MM BLACK		DE
67	323768-02	2	LEAD 120MM BLACK	4 LEAD ELECTRONIC	DE
67	323768-02	1	LEAD 120MM BLACK	3 LEAD ELECTRONIC	DE
68	878756	1	LEAD 200MM BLACK		DE
69	323768-02	1	LEAD 120MM BLACK	3 LEAD ELECTRONIC	DE
70	323534-00	1	РАЗЪЁМ		DE
71	323635-10	2	LEAD 70MM		DE
800	870889-02	1	КОНСИСТЕНТНАЯ СМАЗКА		DE
846	327354-00	1	ШАЙБА В СБОРЕ		DE
