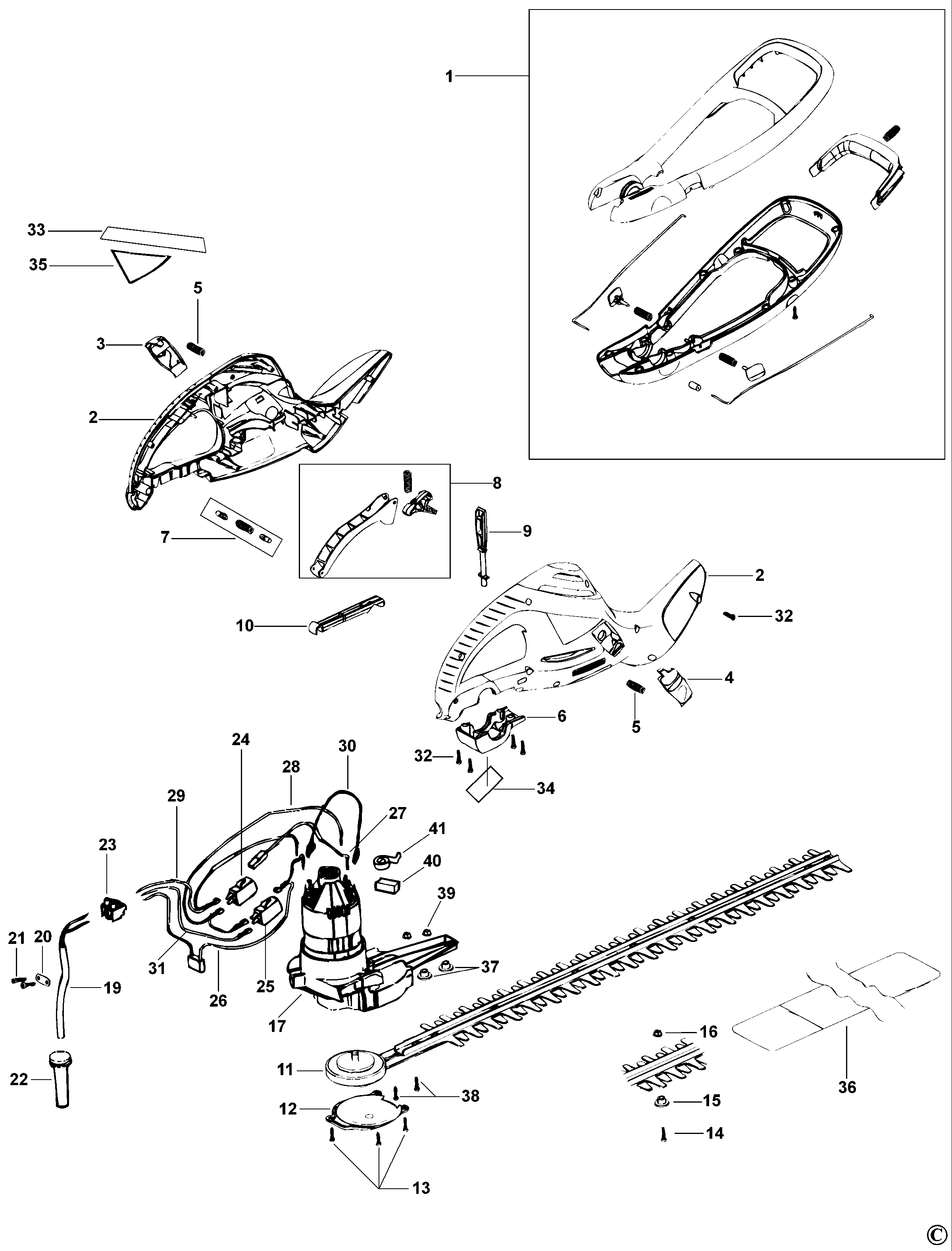

GT534 КУСТОРЕЗ Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 581139-00 | 1 | РУЧКА В СБОРЕ | QS |  |
||
| 2 | 581142-00 | 1 | КОРПУС В КОМПЛЕКТЕ | QS | |||
| 3 | 581169-00 | 1 | КНОПКА ОТПИРАНИЯ | QS | |
||
| 4 | 581168-00 | 1 | КНОПКА ОТПИРАНИЯ | QS | |||
| 5 | 581170-00 | 2 | ПРУЖИНА | QS | |
||
| 6 | 581147-00 | 1 | ПЛОСКАЯ КРЫШКА | QS | |
||
| 7 | 582037-01 | 1 | ШТИФТ В СБОРЕ | QS | |||
| 8 | 582038-01 | 1 | КУРОК ВЫКЛЮЧАТЕЛЯ | QS | |||
| 9 | 581144-00 | 1 | ТОЛКАТЕЛЬ | QS | |
||
| 10 | 581146-00 | 1 | ЗВЕНО | QS | |
||
| 11 | 581138-07 | 1 | НОЖОВОЧНОЕ ПОЛОТНО И ШЕСТЕРНЯ В СБОРЕ | QS | |||
| 12 | 581140-00 | 1 | КРЫШКА КОРПУСА РЕДУКТОРА В СБОРЕ | QS | |
||
| 13 | 809015 | 3 | ВИНТ | QS | |||
| 14 | 371954-01 | 9 | БОЛТ | QS |  |
||
| 15 | 376614-01 | 7 | ПРОСТАВКА | QS | |
||
| 16 | 798755 | 9 | ГАЙКА M5 | QS | |||
| 17 | 581130-01 | 1 | ЭЛЕКТРОДВИГАТЕЛЬ И КОРПУС РЕДУКТОРА | QS | |
||
| 19 | 330048-08 | 1 | КОМПЛЕКТ ПРОВОДОВ (ЕВРОПА) | QS | |
||
| 20 | 821070 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | QS | |
||
| 21 | 821057 | 2 | ВИНТ | No 6 x 12.7mm | QS | |
|
| 22 | 770235 | 1 | ЗАЩИТНОЕ УСТРОЙСТВО | QS | |
||
| 23 | 373883 | 1 | КЛЕММНАЯ КОЛОДКА | QS | |
||
| 24 | 370915-02 | 1 | ВЫКЛЮЧАТЕЛЬ | QS | |||
| 25 | 373246-02 | 1 | ВЫКЛЮЧАТЕЛЬ | QS | |
||
| 26 | 582366-03 | 1 | ВЫВОДНОЙ ПРОВОД | QS | |||
| 27 | 582366-00 | 1 | ВЫВОДНОЙ ПРОВОД | QS | |||
| 28 | 582366-01 | 1 | ВЫВОДНОЙ ПРОВОД | QS | |
||
| 29 | 582366-02 | 1 | ВЫВОДНОЙ ПРОВОД | QS | |
||
| 30 | 811594 | 1 | ПРОВОД В СБОРЕ | QS | |
||
| 31 | 370932-09 | 1 | LEAD 55MM | QS | |
||
| 32 | 747329 | 1 | ВИНТ | QS | |
||
| 33 | 581700-00 | 1 | ЯРЛЫК ПРОИЗВОДИТЕЛЯ | QS | |||
| 34 | 581701-01 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | QS | |||
| 35 | 581702-00 | 1 | ПРЕДУПРЕДИТЕЛЬНАЯ ЭТИКЕТКА | QS | |||
| 36 | 375774-06 | 1 | НОЖНЫ | QS | |||
| 37 | 376614-02 | 2 | ПРОСТАВКА | QS | |
||
| 38 | 324007-11 | 2 | ВИНТ | M5 X 18 | QS | |
|
| 39 | 330021-06 | 2 | ГАЙКА | QS | |
||
| 40 | 832998-04 | 2 | ЩЁТКА 230В | QS | |
||
| 41 | 747634 | 2 | ПРУЖИНА ЩЁТКОДЕРЖАТЕЛЯ | QS |
