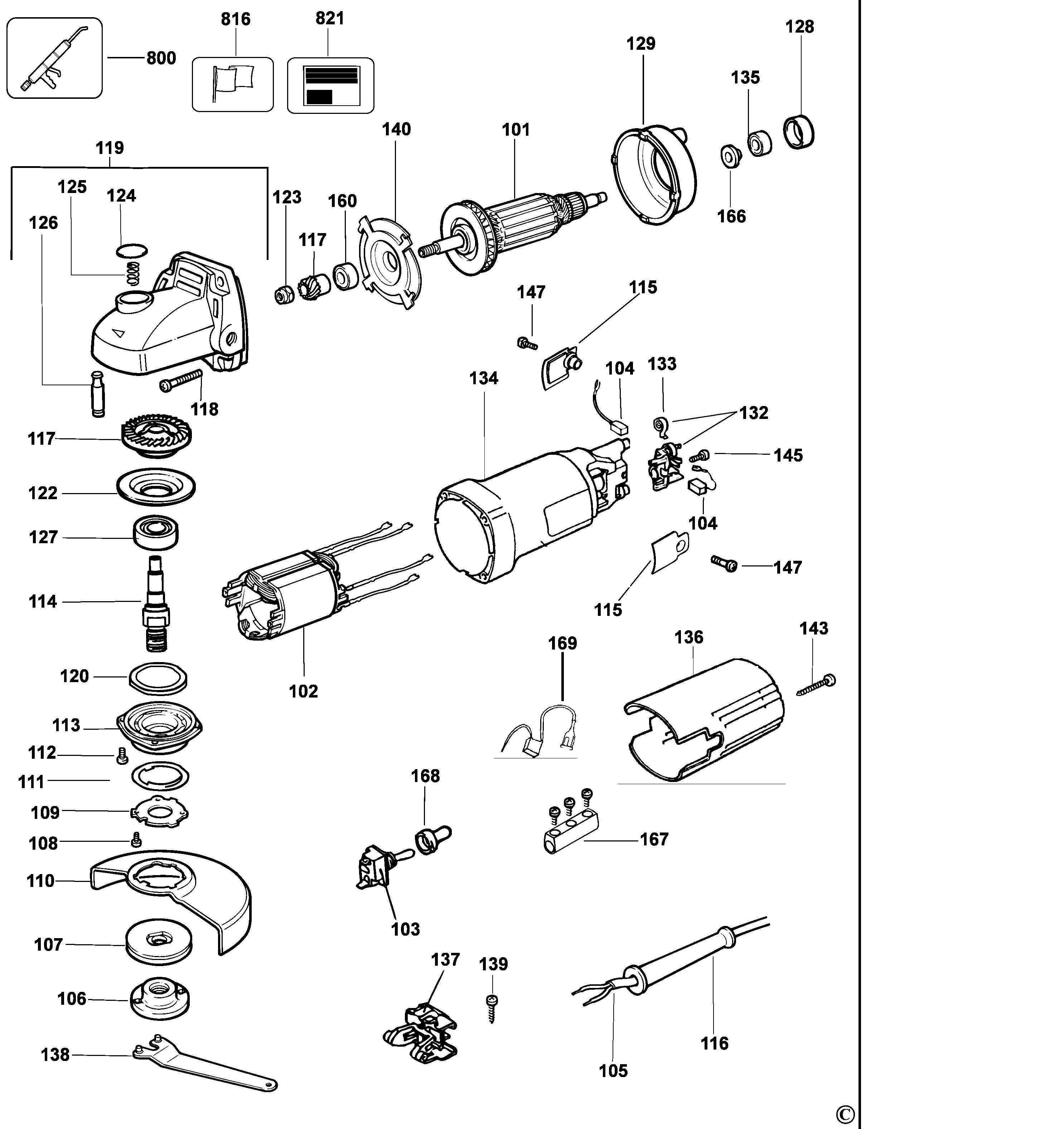

DW810 МАЛЕНЬКАЯ УГЛОВАЯ ШЛИФМАШИНКА Type 5 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 101 | 401702-08 | 1 | ЯКОРЬ 230В | KR |  |
||
| 102 | 659133-00 | 1 | СТАТОР 230В | KR | |||
| 103 | 562209-00 | 1 | ВЫКЛЮЧАТЕЛЬ | KR | |||
| 104 | N035676 | 1 | ПАРА ЩЁТОК 230В | KR |  |
||
| 105 | 562161-06 | 1 | КОМПЛЕКТ ПРОВОДОВ | KR | |
||
| 106 | 622208-00 | 1 | НАРУЖНЫЙ ФЛАНЕЦ | KR | |
||
| 107 | N039245 | 1 | ВНУТРЕННИЙ ФЛАНЕЦ | M10 | KR | ||
| 108 | 562160-06 | 3 | ВИНТ | KR | |
||
| 109 | 605415-00 | 1 | ПРИЖИМНАЯ ПЛАНКА | KR | |||
| 110 | 944675-00 | 1 | ЗАЩИТНЫЙ КОЖУХ | KR | |
||
| 111 | 393576-00 | 1 | КОЛЬЦО | KR | |
||
| 112 | 330045-46 | 4 | ВИНТ | KR | |
||
| 113 | 945298-01 | 1 | КРЫШКА КОРПУСА РЕДУКТОРА | KR | |
||
| 114 | 641891-00 | 1 | ШПИНДЕЛЬ | M10 | KR | ||
| 115 | 945279-01 | 2 | КРЫШКА ЩЁТКИ | KR | |||
| 116 | 641081-00 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | KR | |||
| 117 | 401719-01 | 1 | ШЕСТЕРНЯ И ВЕДУЩАЯ ШЕСТЕРНЯ | KR | |||
| 118 | 562097-01 | 4 | ВИНТ | KR | |
||
| 119 | 562304-01 | 1 | КОРПУС РЕДУКТОРА В СБОРЕ | Inc # 124, 125, 126 | KR | ||
| 120 | 641893-00 | 1 | ВОЙЛОЧНОЕ УПЛОТНЕНИЕ | KR | |
||
| 122 | 945299-00 | 1 | ФЛАНЕЦ | KR | |
||
| 123 | 945292-00 | 1 | ГАЙКА | KR | |
||
| 124 | 944575-00 | 1 | КНОПКА | KR | |
||
| 125 | 562210-00 | 1 | ПРУЖИНА | KR | |
||
| 126 | 944571-00 | 1 | ЗАЖИМ ШПИНДЕЛЯ | KR | |
||
| 127 | 605040-22 | 1 | ПОДШИПНИК | KR | |
||
| 128 | 930275-00 | 1 | ВТУЛКА | KR | |
||
| 129 | 401623-01 | 1 | ОТРАЖАТЕЛЬ | KR | |
||
| 132 | 604146-00 | 2 | ЩЁТКОДЕРЖАТЕЛЬ В СБОРЕ | KR | |
||
| 133 | 562204-00 | 2 | ПРУЖИНА | KR | |
||
| 134 | 396007-04 | 1 | КОРПУС СТАТОРА | KR | |
||
| 135 | 605040-03 | 1 | ШАРИКОВЫЙ ПОДШИПНИК | KR | |
||
| 136 | 944671-04 | 1 | ТОРЦЕВАЯ КРЫШКА | KR | |
||
| 137 | 397701-00 | 1 | ДЕРЖАТЕЛЬ ВЫКЛЮЧАТЕЛЯ | KR | |
||
| 138 | 401253-00 | 1 | ГАЕЧНЫЙ КЛЮЧ С СКРУГЛЕННЫМИ ШПИЛЬКАМИ | KR | |
||
| 139 | 562097-05 | 1 | ВИНТ | KR | |
||
| 140 | 401622-01 | 1 | ФЛАНЕЦ | KR | |
||
| 143 | 562097-02 | 2 | ВИНТ | KR | |||
| 145 | 562097-00 | 2 | ВИНТ | KR | |
||
| 147 | 945280-00 | 2 | ВИНТ | KR | |
||
| 160 | N110359 | 1 | ПОДШИПНИК | KR | |
||
| 160 | N110359 | 1 | ПОДШИПНИК | KR | |
||
| 166 | 398906-00 | 1 | ИЗОЛЯЦИОННОЕ ПРОМЕЖУТОЧНОЕ КОЛЬЦО | KR | |
||
| 167 | 603180-00 | 1 | РАЗЪЁМ | KR | |
||
| 168 | 943254-00 | 1 | КРЫШКА ВЫКЛЮЧАТЕЛЯ | KR | |
||
| 169 | 562212-03 | 1 | КОНДЕНСАТОР | KR | |||
| 800 | 286436-00 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | NYE RHEOLUBE 380, 500 GRAM JAR | KR | |
|
| 816 | 946194-00 | 1 | ЯРЛЫК ПРОИЗВОДИТЕЛЯ | KR | |
||
| 821 | 659036-00 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | KR |
