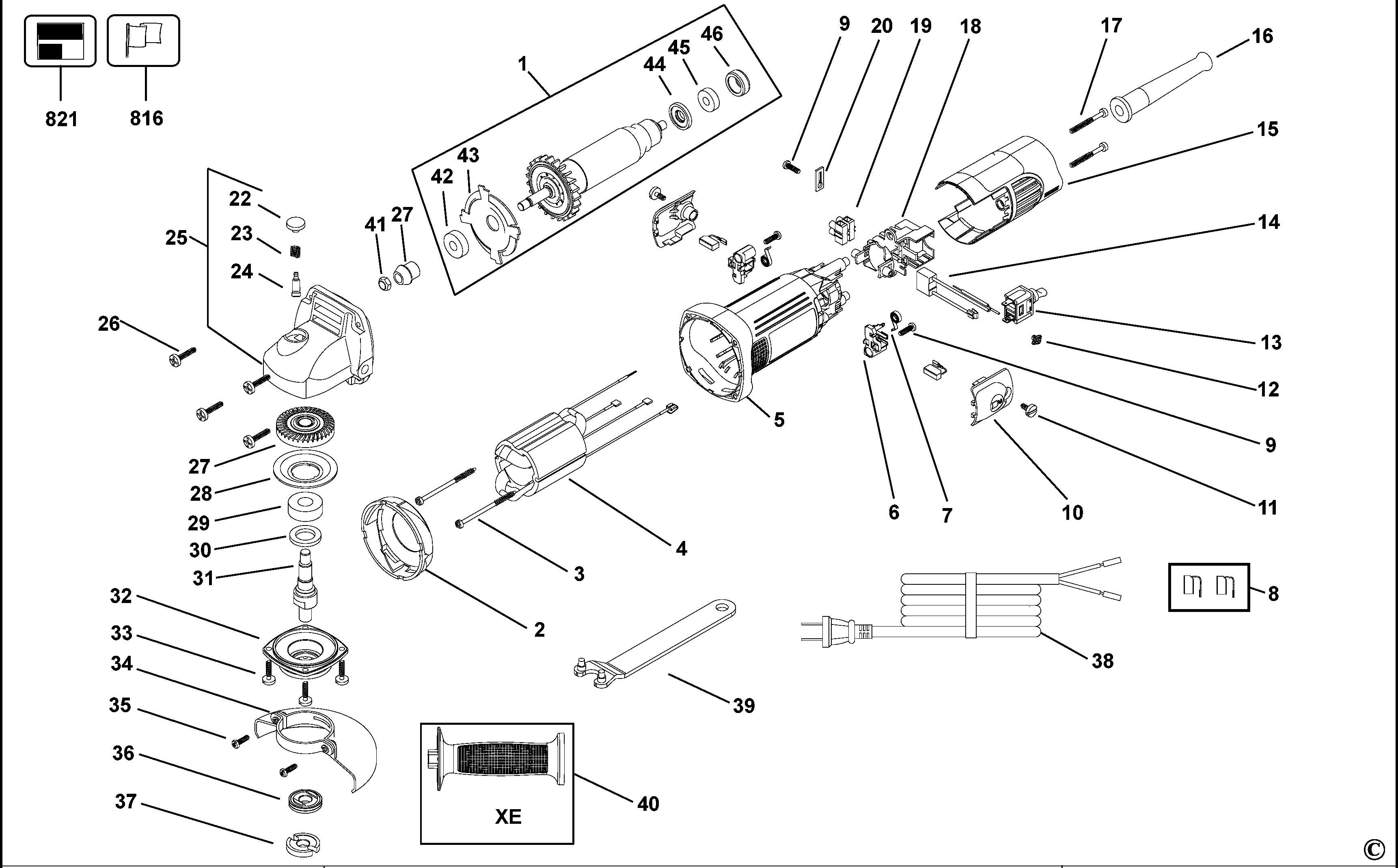

D28000 МАЛЕНЬКАЯ УГЛОВАЯ ШЛИФМАШИНКА Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | N089929 | 1 | ЯКОРЬ В СБОРЕ | 110V | TW | ||
| 2 | 659289-00 | 1 | ОТРАЖАТЕЛЬ | TW | |||
| 3 | 330065-29 | 2 | ВИНТ | TW |  |
||
| 4 | N070778 | 1 | СТАТОР В СБОРЕ | 110V | TW |  |
|
| 5 | 659479-00 | 1 | КОРПУС СТАТОРА | TW | |||
| 6 | N022338 | 2 | ЩЁТКОДЕРЖАТЕЛЬ В СБОРЕ | TW | |||
| 7 | 619985-00 | 2 | ПРУЖИНА | TW | |||
| 8 | N088642 | 1 | BRUSH KIT 115V | TW | |
||
| 9 | 562097-00 | 3 | ВИНТ | TW | |
||
| 10 | 659924-00 | 2 | КРЫШКА | TW | |||
| 11 | N018354 | 2 | ВИНТ | M9.7 4.3mm | TW | ||
| 12 | 627647-00 | 1 | ВИНТ | TW | |||
| 13 | 619324-01 | 1 | ВЫКЛЮЧАТЕЛЬ | TW | |||
| 14 | N029527 | 1 | КОНДЕНСАТОР В СБОРЕ | TW | |||
| 15 | 659925-00 | 1 | HANDLE | TW | |||
| 16 | 330005-01 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | TW | |||
| 17 | 562097-02 | 2 | ВИНТ | TW | |||
| 18 | N016262 | 1 | ДЕРЖАТЕЛЬ ВЫКЛЮЧАТЕЛЯ | TW | |||
| 19 | 655417-00 | 1 | КЛЕММНАЯ КОЛОДКА | TW | |||
| 20 | 619328-00 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | TW | |
||
| 22 | 944575-00 | 1 | КНОПКА | TW | |
||
| 23 | 562210-00 | 1 | ПРУЖИНА | TW | |
||
| 24 | 944571-00 | 1 | ЗАЖИМ ШПИНДЕЛЯ | TW | |
||
| 25 | 562304-01 | 1 | КОРПУС РЕДУКТОРА В СБОРЕ | incl 22,23,24 | TW | ||
| 26 | 562097-01 | 4 | ВИНТ | TW | |
||
| 27 | 661243-00 | 1 | ШЕСТЕРНЯ И ВЕДУЩАЯ ШЕСТЕРНЯ | TW | |
||
| 28 | N021981 | 1 | ФЛАНЕЦ | TW | |||
| 29 | 605040-22 | 1 | ПОДШИПНИК | TW | |
||
| 30 | 641893-00 | 1 | ВОЙЛОЧНОЕ УПЛОТНЕНИЕ | TW | |
||
| 31 | N039248 | 1 | ШПИНДЕЛЬ | M10 | TW | ||
| 32 | 562185-01 | 1 | КРЫШКА КОРПУСА РЕДУКТОРА | TW | |||
| 33 | 562097-01 | 4 | ВИНТ | TW | |
||
| 34 | N013072 | 1 | ЗАЩИТНЫЙ КОЖУХ В СБОРЕ | TW | |||
| 35 | 562160-02 | 2 | ВИНТ | M4 x 14mm | TW | |
|
| 36 | N039245 | 1 | ВНУТРЕННИЙ ФЛАНЕЦ | M10 | TW | ||
| 37 | 659109-00 | 1 | НАРУЖНЫЙ ФЛАНЕЦ | M10 | TW | ||
| 38 | N015873 | 1 | КОМПЛЕКТ ПРОВОДОВ | TW | |||
| 39 | 401253-00 | 1 | ГАЕЧНЫЙ КЛЮЧ С СКРУГЛЕННЫМИ ШПИЛЬКАМИ | TW | |
||
| 41 | 945292-00 | 1 | ГАЙКА | TW | |
||
| 42 | 605040-03 | 1 | ШАРИКОВЫЙ ПОДШИПНИК | TW | |
||
| 43 | 619326-00 | 1 | ФЛАНЕЦ | TW | |||
| 44 | 619327-00 | 1 | ИЗОЛЯТОР | TW | |||
| 45 | N110359 | 1 | ПОДШИПНИК | TW | |
||
| 45 | N110359 | 1 | ПОДШИПНИК | TW | |
||
| 46 | 641823-00 | 1 | ВТУЛКА | TW | |
||
| 816 | N015350 | 1 | ЯРЛЫК ПРОИЗВОДИТЕЛЯ | TW | |||
| 821 | N522263 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | TW |
