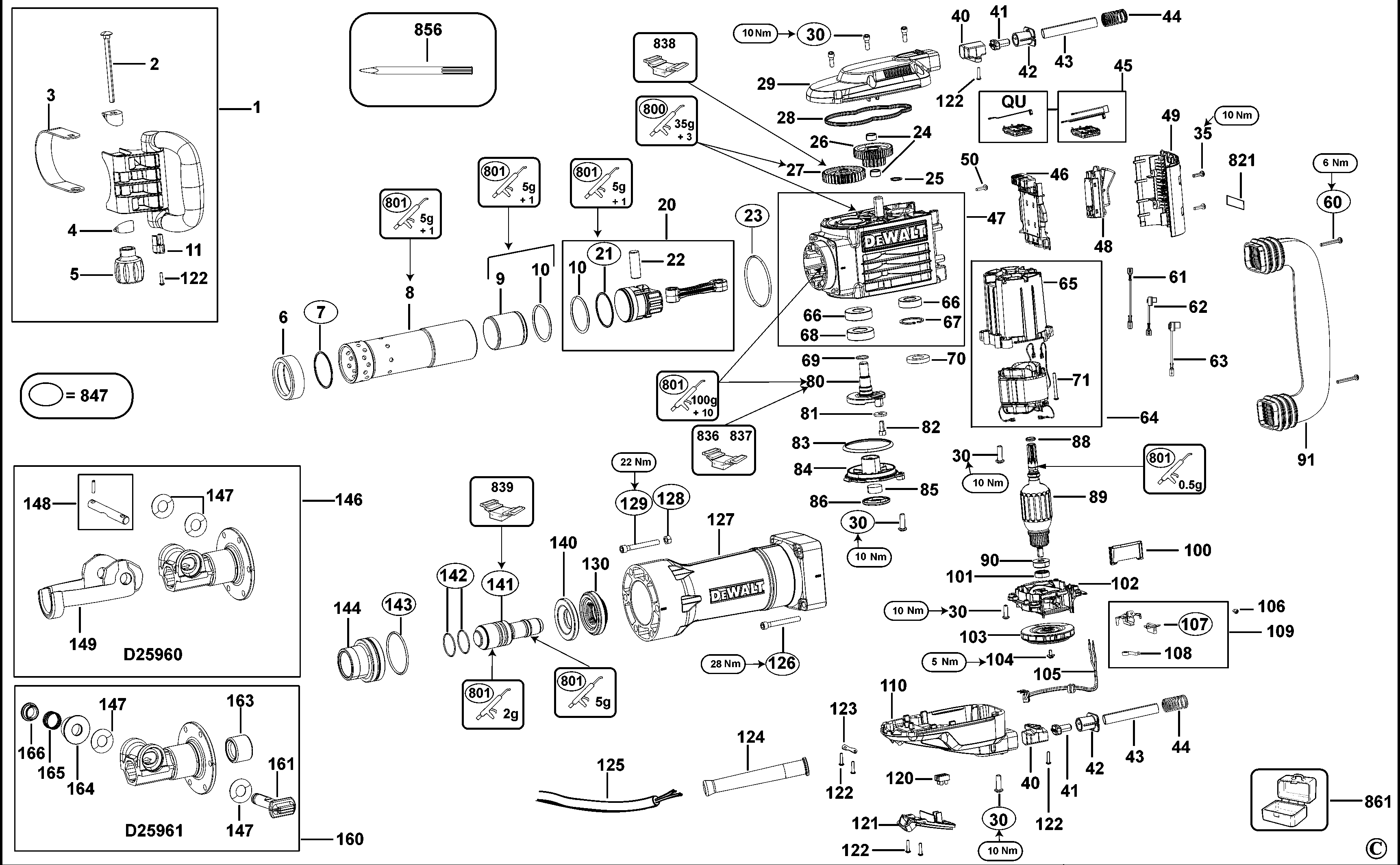

D25961K БЕТОНОЛОМ Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | N087487 | 1 | РУЧКА В СБОРЕ | A9 |  |
||
| 2 | N044219 | 1 | БОЛТ | A9 |  |
||
| 3 | N044098 | 1 | ЗАЖИМ | A9 | |
||
| 4 | N044099 | 2 | ВСТАВКА | A9 | |
||
| 5 | N086186 | 1 | HANDLE | A9 | |
||
| 6 | N087359 | 1 | КОЛЬЦО | A9 | |
||
| 7 | N069978 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | A9 | |
||
| 8 | N087327 | 1 | ЦИЛИНДР | A9 | |
||
| 9 | N087416 | 1 | ПЛУНЖЕР | A9 | |
||
| 10 | N088404 | 1 | ПОРШНЕВОЕ КОЛЬЦО | A9 | |
||
| 11 | N044100 | 2 | КОЛПАЧОК | A9 | |
||
| 20 | N164668 | 1 | ПОРШНЕВОЙ КОМПЛЕКТ | >052012 | A9 | |
|
| 20 | N161207 | 1 | FSO REPAIR KIT | <052012 | A9 | |
|
| 21 | N056464 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | A9 | |
||
| 22 | N087484 | 1 | БОЛТ | A9 | |
||
| 23 | N050696 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | A9 | |
||
| 24 | 494549-00 | 1 | ГНЕЗДО ПОДШИПНИКА | A9 | |
||
| 25 | N071623 | 1 | СТОПОРНОЕ КОЛЬЦО | A9 | |
||
| 26 | 494573-00 | 1 | ШЕСТЕРНЯ В СБОРЕ | inc 2 x 24 | A9 | |
|
| 27 | N087483 | 1 | ШЕСТЕРНЯ | A9 | |
||
| 28 | N043534 | 1 | УПЛОТНЕНИЕ | A9 | |
||
| 29 | N026222 | 1 | КРЫШКА | A9 | |
||
| 30 | 493968-00 | 18 | ВИНТ | A9 | |
||
| 35 | 330045-23 | 4 | ВИНТ | A9 | |
||
| 40 | N043530 | 2 | ВТУЛКА | A9 | |
||
| 41 | N043533 | 2 | ОГРАНИЧИТЕЛЬ | A9 | |
||
| 42 | N043529 | 2 | НАПРАВЛЯЮЩАЯ ВТУЛКА | A9 | |
||
| 43 | N043532 | 2 | МЕТАЛЛИЧЕСКАЯ ТРУБА | A9 | |
||
| 44 | N069674 | 2 | ПРУЖИНА | A9 | |
||
| 45 | N108386 | 1 | МОДУЛЬ ЭЛЕКТРОНИКИ 230В | A9 | |
||
| 46 | N043527 | 1 | КОРПУС ВЫКЛЮЧАТЕЛЯ | A9 | |
||
| 47 | N088431 | 1 | КОЖУХ В СБОРЕ | Inc 66. 68, 67 | A9 | |
|
| 48 | N485854 | 1 | ВЫКЛЮЧАТЕЛЬ | A9 | |
||
| 49 | N031170 | 1 | ЗАДНЯЯ КРЫШКА | A9 | |
||
| 50 | 326619-00 | 1 | ВИНТ | A9 | |
||
| 60 | 1005672-01 | 2 | ВИНТ | A9 | |
||
| 61 | N106177 | 1 | LEAD WHITE | A9 | |
||
| 62 | N103817 | 1 | ПРОВОД СИНИЙ | A9 | |
||
| 63 | N106096 | 1 | LEAD YELLOW | A9 | |
||
| 64 | N087485 | 1 | СТАТОР В СБОРЕ 230В | A9 | |
||
| 65 | N020776 | 1 | КОЖУХ ДВИГАТЕЛЯ | A9 | |
||
| 66 | 330003-69 | 2 | ПОДШИПНИК | A9 | |
||
| 67 | 616726-00 | 1 | СТОПОРНОЕ ПРИСПОСОБЛЕНИЕ | A9 | |
||
| 68 | 577745-03 | 1 | ШАРИКОВЫЙ ПОДШИПНИК | A9 | |
||
| 69 | N049232 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | A9 | |
||
| 70 | N050316 | 1 | ВОЙЛОК | A9 | |
||
| 71 | 330019-27 | 2 | ВИНТ | A9 | |
||
| 80 | N161207 | 1 | FSO REPAIR KIT | <052012 | A9 | |
|
| 80 | N164667 | 1 | КОЛЕНЧАТЫЙ ВАЛ | >052012 | A9 | |
|
| 81 | 330016-21 | 1 | ШАЙБА | A9 | |
||
| 82 | 494356-00 | 1 | ВИНТ | A9 | |
||
| 83 | N075322 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | A9 | |
||
| 84 | N030647 | 1 | КРЫШКА | A9 | |
||
| 85 | 487229-00 | 1 | ФИЛЬТР | A9 | |
||
| 86 | 487438-00 | 1 | КОЛПАЧОК | A9 | |
||
| 88 | 577746-01 | 1 | КОЛЬЦО | A9 | |
||
| 89 | N087478 | 1 | ЯКОРЬ 230В | A9 | |
||
| 90 | 577745-00 | 1 | ПОДШИПНИК | A9 | |
||
| 91 | N031103 | 1 | HANDLE | A9 | |
||
| 100 | N038446 | 2 | КРЫШКА ЩЁТКИ | A9 | |
||
| 101 | N167638 | 1 | ИЗОЛИРУЮЩАЯ ВТУЛКА | A9 | |
||
| 102 | N020777 | 1 | КОЛЬЦЕВАЯ ЩЁТОЧНАЯ ТРАВЕРСА | A9 | |
||
| 103 | 586611-00 | 1 | ВЕНТИЛЯТОР В СБОРЕ | A9 | |
||
| 104 | 324119-02 | 1 | ВИНТ | A9 | |
||
| 105 | N062068-00 | 1 | SET OF LEAD WIRES | A9 | |
||
| 106 | 330065-06 | 2 | ВИНТ | A9 | |
||
| 107 | 1005550-02 | 1 | ПАРА ЩЁТОК 230В | A9 | |
||
| 108 | 487377-00 | 2 | ПРУЖИНА ЩЁТКОДЕРЖАТЕЛЯ | A9 | |
||
| 110 | N026214-00 | 1 | КРЫШКА ЭЛЕКТРОДВИГАТЕЛЯ | A9 | |
||
| 120 | 1006389-00 | 1 | КЛЕММНАЯ КОЛОДКА | A9 | |
||
| 121 | N030582 | 1 | КРЫШКА | A9 | |
||
| 122 | 330065-08 | 10 | ВИНТ | M4x18 T20 | A9 | |
|
| 123 | 821070 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | A9 | |
||
| 124 | 947964-01 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | A9 | |
||
| 125 | N119689 | 1 | КОМПЛЕКТ ПРОВОДОВ | A9 | |
||
| 126 | 949886-40 | 4 | ВИНТ | A9 | |
||
| 127 | N161206 | 1 | ПЕРЕДНЯЯ ЧАСТЬ КОРПУСА | A9 | |
||
| 128 | N074448 | 6 | ГАЙКА | A9 | |
||
| 129 | 949886-39 | 6 | ВИНТ | A9 | |
||
| 130 | N100041 | 1 | АМОРТИЗАТОР | A9 | |
||
| 140 | N087384 | 1 | ШАЙБА | A9 | |
||
| 141 | N092853 | 1 | БОЁК | A9 | |
||
| 142 | 487213-00 | 2 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | A9 | |
||
| 143 | N069976 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | A9 | |
||
| 144 | 000000-20 | 1 | СМ. ИНСТРУКЦИЮ ПО РЕМОНТУ | A9 | |||
| 147 | N098357 | 2 | АМОРТИЗАТОР | A9 | |
||
| 160 | N142418 | 1 | ПАТРОН | A9 | |
||
| 161 | N028180 | 1 | СТОПОРНОЕ ПРИСПОСОБЛЕНИЕ | A9 | |||
| 163 | N028245 | 1 | ВТУЛКА | A9 | |
||
| 164 | N028181 | 1 | ВТУЛКА | A9 | |
||
| 165 | N069982 | 1 | ПРУЖИНА | A9 | |
||
| 166 | N028182 | 1 | ВТУЛКА | A9 | |
||
| 800 | 870889-02 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | A9 | |
||
| 801 | 578970-06 | 1 | КОНСИСТЕНТНАЯ СМАЗКА 150 Г | A9 | |
||
| 821 | N118607 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | A9 | |
||
| 836 | 1003944-99 | 1 | СЕРВИСНОЕ ПРИСПОСОБЛЕНИЕ | Crankshaft support. | A9 | |
|
| 837 | 1003945-99 | 1 | СЕРВИСНОЕ ПРИСПОСОБЛЕНИЕ | Drift for Crankshaft | A9 | |
|
| 838 | 1003946-98 | 1 | СЕРВИСНОЕ ПРИСПОСОБЛЕНИЕ | 55mm | A9 | |
|
| 839 | 1003947-99 | 1 | СЕРВИСНОЕ ПРИСПОСОБЛЕНИЕ | O Ring fitting tool. | A9 | |
|
| 847 | N127074 | 1 | НАБОР ДЛЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ 230В | A9 | |
||
| 856 | N074468 | 1 | ДОЛОТО | A9 | |
||
| 861 | N074467 | 1 | ЯЩИК ДЛЯ ИНСТРУМЕНТА | A9 | |
