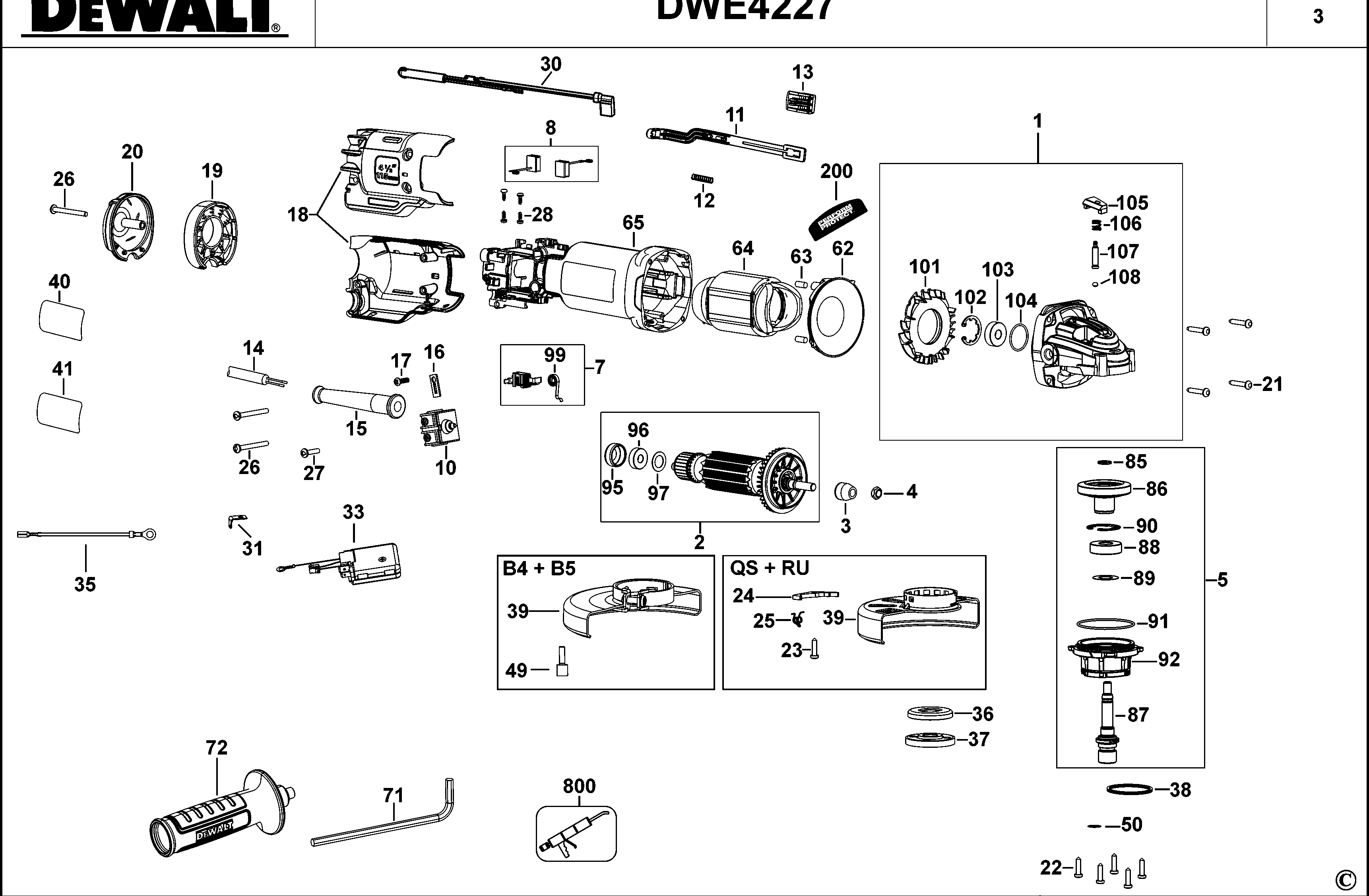

DWE4227 МАЛЕНЬКАЯ УГЛОВАЯ ШЛИФМАШИНКА Type 3 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | N483617 | 1 | КОРПУС РЕДУКТОРА В СБОРЕ | RU |  |
||
| 2 | N421696 | 1 | ЯКОРЬ 220/240 В | RU | |
||
| 3 | N423537 | 1 | ВЕДУЩАЯ ШЕСТЕРНЯ | RU | |
||
| 4 | N372039 | 1 | ГАЙКА | RU | |
||
| 5 | N493265 | 1 | ШПИНДЕЛЬ В СБОРЕ | M14 | RU | |
|
| 7 | N413349 | 2 | ОБОЙМА ЩЁТКОДЕРЖАТЕЛЯ В СБОРЕ | RU | |
||
| 8 | N447012 | 1 | ПАРА ЩЁТОК 230В | RU | |
||
| 10 | N404377 | 1 | ВЫКЛЮЧАТЕЛЬ | RU | |
||
| 11 | N437742 | 1 | ЗВЕНО | RU |  |
||
| 12 | N093410 | 1 | ПРУЖИНА | RU | |
||
| 13 | N097844 | 1 | КНОПКА | RU | |
||
| 14 | N387328 | 1 | КОМПЛЕКТ ПРОВОДОВ (ЕВРОПА) | QS | PFRU | RU | |
| 14 | N387328 | 1 | КОМПЛЕКТ ПРОВОДОВ (ЕВРОПА) | QS | LIRU | RU | |
| 16 | 619328-00 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | RU | |
||
| 17 | 330065-06 | 1 | ВИНТ | RU | |
||
| 18 | N436525 | 1 | РУЧКА В СБОРЕ | RU | |
||
| 19 | N563707 | 1 | КАНАЛ УДАЛЕНИЯ ПЫЛИ | DES STATOR | RU | |
|
| 20 | N402946 | 1 | ТОРЦЕВАЯ КРЫШКА | BLACK | RU | |
|
| 21 | N371839 | 4 | ВИНТ | RU | |
||
| 22 | 330045-06 | 5 | ВИНТ | RU | |
||
| 23 | N297219 | 1 | ВИНТ | RU | |
||
| 24 | N637725 | 1 | РЫЧАГ | RU | |
||
| 25 | N465886 | 1 | ПРУЖИНА | RU | |
||
| 26 | N389438 | 3 | ВИНТ | RU | |
||
| 27 | 330065-09 | 1 | ВИНТ | RU | |
||
| 28 | 593478-00 | 4 | ВИНТ | M3 X 8 | RU | |
|
| 30 | N408538 | 1 | ПРОВОД В СБОРЕ | RU | |
||
| 31 | 634599-00 | 1 | КЛЕММА | RU | |
||
| 33 | N443160 | 1 | МОДУЛЬ УПРАВЛЕНИЯ В СБОРЕ | 230V | RU | |
|
| 35 | N474450 | 1 | ПРОВОД В СБОРЕ | RU | |
||
| 36 | 391969-00 | 1 | ВНУТРЕННИЙ ФЛАНЕЦ | RU | |
||
| 37 | N419748 | 1 | НАРУЖНЫЙ ФЛАНЕЦ | M14 | RU | |
|
| 38 | N135116 | 1 | ПРУЖИННАЯ ШАЙБА | RU | |
||
| 39 | N487790 | 1 | ЗАЩИТНЫЙ КОЖУХ | RU | |
||
| 40 | N403730 | 1 | ЯРЛЫК ПРОИЗВОДИТЕЛЯ | RU | |
||
| 50 | N420261 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | RU | |
||
| 62 | N399419 | 1 | ДЕФЛЕКТОР ВЕНТИЛЯТОРА | RU | |
||
| 63 | 949638-02 | 2 | АМОРТИЗАТОР | RU | |
||
| 64 | N421413 | 1 | СТАТОР 230В | 230V | RU | |
|
| 65 | N390640 | 1 | КОРПУС СТАТОРА | RU | |
||
| 71 | N107295 | 1 | ШЕСТИГРАННЫЙ КЛЮЧ | 6 mm | RU | |
|
| 72 | N306340 | 1 | БОКОВАЯ РУЧКА | RU | |
||
| 86 | N409481 | 1 | ШЕСТЕРНЯ | 38T /PKG'D N375319 | RU | |
|
| 87 | N163702 | 1 | ШПИНДЕЛЬ | M14 | RU | |
|
| 88 | 605040-24 | 1 | ПОДШИПНИК | RU | |
||
| 89 | N400478 | 1 | ШАЙБА | RU | |
||
| 90 | N481950 | 1 | СТОПОРНОЕ ПРИСПОСОБЛЕНИЕ | RU | |
||
| 91 | N307625 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | RU | |
||
| 92 | N441765 | 1 | КРЫШКА КОРПУСА РЕДУКТОРА | RU | |
||
| 95 | 641823-00 | 1 | ВТУЛКА | RU | |
||
| 96 | N130916 | 1 | ПОДШИПНИК | RU | |
||
| 97 | N324400 | 1 | ШАЙБА | RU | |
||
| 99 | N273780 | 2 | ПРУЖИНА | RU | |
||
| 101 | N401958 | 1 | ДЕФЛЕКТОР | RU | |
||
| 102 | N453031 | 1 | СТОПОРНОЕ ПРИСПОСОБЛЕНИЕ | RU | |
||
| 103 | N175104 | 1 | ПОДШИПНИК | RU | |
||
| 104 | N119639 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | RU | |
||
| 105 | N278899 | 1 | КНОПКА | RU | |
||
| 106 | N263579 | 1 | ПРУЖИНА | RU | |
||
| 107 | N481683 | 1 | СТОПОРНЫЙ ШТИФТ | RU | |
||
| 108 | N263699 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | RU | |
||
| 200 | N196273 | 1 | ЭТИКЕТКА | PERFORM & PROTECT | RU | |
|
| 800 | 583534-00 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | 50 GRAMS - NYE RHEOLUB 380G1 | RU | |
