DWE4257 МАЛЕНЬКАЯ УГЛОВАЯ ШЛИФМАШИНКА Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу

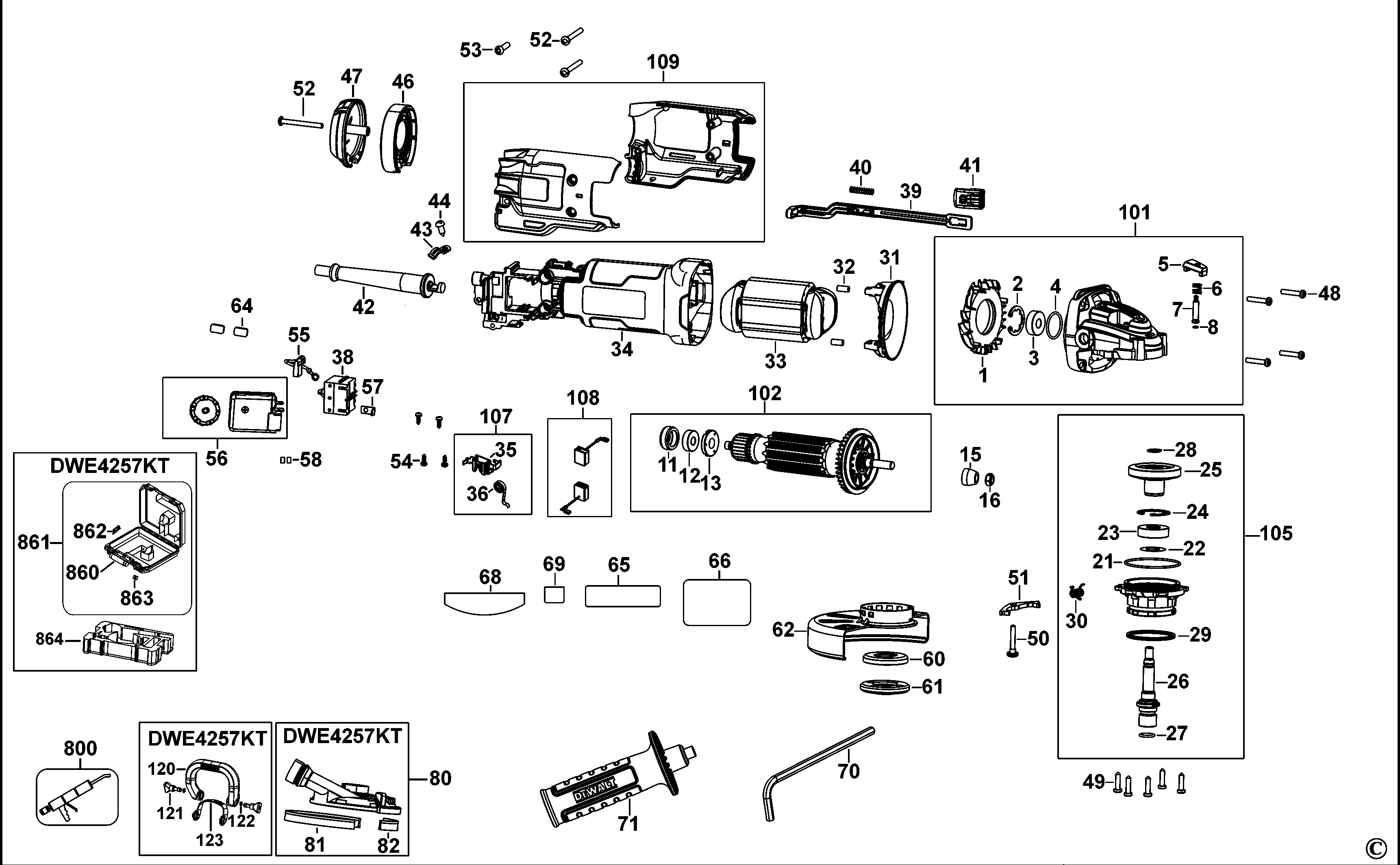

| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | N401958 | 1 | ДЕФЛЕКТОР | RU |  |
||
| 2 | N453031 | 1 | СТОПОРНОЕ ПРИСПОСОБЛЕНИЕ | RU | |
||
| 3 | N175104 | 1 | ПОДШИПНИК | RU | |
||
| 4 | N119639 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | RU | |
||
| 5 | N278899 | 1 | КНОПКА | RU | |
||
| 6 | N263579 | 1 | ПРУЖИНА | RU | |
||
| 7 | N481683 | 1 | СТОПОРНЫЙ ШТИФТ | RU | |
||
| 8 | N263699 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | RU | |
||
| 11 | 641823-00 | 1 | ВТУЛКА | RU | |
||
| 12 | N130916 | 1 | ПОДШИПНИК | RU | |
||
| 13 | N449233 | 1 | МАГНИТ | RU | |
||
| 15 | N423537 | 1 | ВЕДУЩАЯ ШЕСТЕРНЯ | RU | |
||
| 16 | N372039 | 1 | ГАЙКА | RU | |
||
| 21 | N307625 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | RU | |
||
| 22 | N400478 | 1 | ШАЙБА | RU | |
||
| 23 | 605040-24 | 1 | ПОДШИПНИК | RU | |
||
| 24 | N481950 | 1 | СТОПОРНОЕ ПРИСПОСОБЛЕНИЕ | RU |  |
||
| 25 | N409481 | 1 | ШЕСТЕРНЯ | 38T /PKG'D N375319 | RU | |
|
| 26 | N163702 | 1 | ШПИНДЕЛЬ | M14 | RU | |
|
| 27 | N420261 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | RU | |
||
| 28 | 444793-00 | 1 | СТОПОРНОЕ КОЛЬЦО | RU | |
||
| 29 | N135116 | 1 | ПРУЖИННАЯ ШАЙБА | RU | |
||
| 30 | N465886 | 1 | ПРУЖИНА | RU | |
||
| 31 | N399419 | 1 | ДЕФЛЕКТОР ВЕНТИЛЯТОРА | RU | |
||
| 32 | 949638-02 | 2 | АМОРТИЗАТОР | RU | |
||
| 33 | N474974 | 1 | СТАТОР 230В | 230V | RU | |
|
| 34 | N444134 | 1 | КОРПУС СТАТОРА | RU | |
||
| 35 | N335560 | 2 | ОБОЙМА ЩЁТКОДЕРЖАТЕЛЯ | RU | |
||
| 36 | N273780 | 2 | ПРУЖИНА | RU | |
||
| 38 | N484918 | 1 | ВЫКЛЮЧАТЕЛЬ | RU | |
||
| 39 | N447003 | 1 | ЗВЕНО | RU | |
||
| 40 | N093410 | 1 | ПРУЖИНА | RU | |
||
| 41 | N097844 | 1 | КНОПКА | RU | |
||
| 42 | N448814 | 1 | КОМПЛЕКТ ПРОВОДОВ (ЕВРОПА) | EMI | RU | |
|
| 43 | 619328-00 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | RU | |
||
| 44 | 330065-06 | 1 | ВИНТ | RU | |
||
| 46 | N563707 | 1 | КАНАЛ УДАЛЕНИЯ ПЫЛИ | DES STATOR | RU | |
|
| 47 | N402946 | 1 | ТОРЦЕВАЯ КРЫШКА | BLACK | RU | |
|
| 48 | N371839 | 4 | ВИНТ | RU | |
||
| 49 | 330045-06 | 5 | ВИНТ | RU | |
||
| 50 | N297219 | 1 | ВИНТ | RU | |
||
| 51 | N637725 | 1 | РЫЧАГ | RU | |
||
| 52 | N389438 | 3 | ВИНТ | RU | |
||
| 53 | 330065-09 | 1 | ВИНТ | RU | |
||
| 54 | 593478-00 | 4 | ВИНТ | M3 X 8 | RU | |
|
| 55 | 631028-00 | 1 | ПРОВОД В СБОРЕ | RED, 80mm, 18GA | RU | |
|
| 56 | N488899 | 1 | МОДУЛЬ УПРАВЛЕНИЯ В СБОРЕ | 230V | RU | |
|
| 57 | 634599-00 | 1 | КЛЕММА | RU | |
||
| 58 | 633391-00 | 2 | УПЛОТНЕНИЕ | TERMINAL | RU | |
|
| 60 | 391969-00 | 1 | ВНУТРЕННИЙ ФЛАНЕЦ | RU | |
||
| 61 | N457001 | 1 | НАРУЖНЫЙ ФЛАНЕЦ | M14 | RU | |
|
| 62 | N487790 | 1 | ЗАЩИТНЫЙ КОЖУХ | RU | |
||
| 64 | N482414 | 2 | ПЕНОМАТЕРИАЛ | RU | |
||
| 65 | N403730 | 1 | ЯРЛЫК ПРОИЗВОДИТЕЛЯ | RU | |
||
| 66 | N451971 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | LAKA | LAKA | RU | |
| 68 | N196273 | 1 | ЭТИКЕТКА | PERFORM & PROTECT | RU | |
|
| 69 | N465404 | 1 | ЭТИКЕТКА | variable speed | RU | |
|
| 70 | N107295 | 1 | ШЕСТИГРАННЫЙ КЛЮЧ | 6 mm | RU | |
|
| 71 | N382311 | 1 | БОКОВАЯ РУЧКА | RU | |
||
| 80 | N504609 | 1 | ЗАЩИТНЫЙ КОЖУХ В СБОРЕ | DWE4257KT | RU | |
|
| 81 | N178983 | 1 | АМОРТИЗИРУЮЩАЯ ЩЁТКА | DWE4257KT | RU | |
|
| 82 | N559267 | 1 | АМОРТИЗИРУЮЩАЯ ЩЁТКА | DWE4257KT | RU | |
|
| 101 | N483617 | 1 | КОРПУС РЕДУКТОРА В СБОРЕ | RU | |
||
| 102 | N474961 | 1 | ЯКОРЬ 230В | RU | |
||
| 105 | N475908 | 1 | КРЫШКА КОРПУСА РЕДУКТОРА В СБОРЕ | RU | |
||
| 107 | N413349 | 2 | ОБОЙМА ЩЁТКОДЕРЖАТЕЛЯ В СБОРЕ | RU | |
||
| 108 | N489059 | 1 | ПАРА ЩЁТОК 230В | RU | |
||
| 109 | N446402 | 1 | КОРПУС В КОМПЛЕКТЕ | RU | |
||
| 120 | N388962 | 1 | ПЕТЛЕВАЯ РУЧКА | RU | |
||
| 121 | N409562 | 2 | ВИНТ-БАРАШЕК | RU | |
||
| 122 | 050056-00 | 2 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | RU | |
||
| 123 | N393418 | 1 | ВСТАВКА | RU | |
||
| 800 | 583534-00 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | 50 GRAMS - NYE RHEOLUB 380G1 | RU | |
|
| 860 | H1400196008 | 1 | HANDLE | RU | |
||
| 861 | N279261 | 1 | ЯЩИК ДЛЯ ИНСТРУМЕНТА | RU | |
||
| 862 | H1500082520 | 2 | ФИКСАТОР | RU | |
||
| 863 | P910190 | 2 | ФИКСАТОР | RU | |
||
| 864 | N422197 | 1 | ВСТАВКА | KITBOX | RU | |
