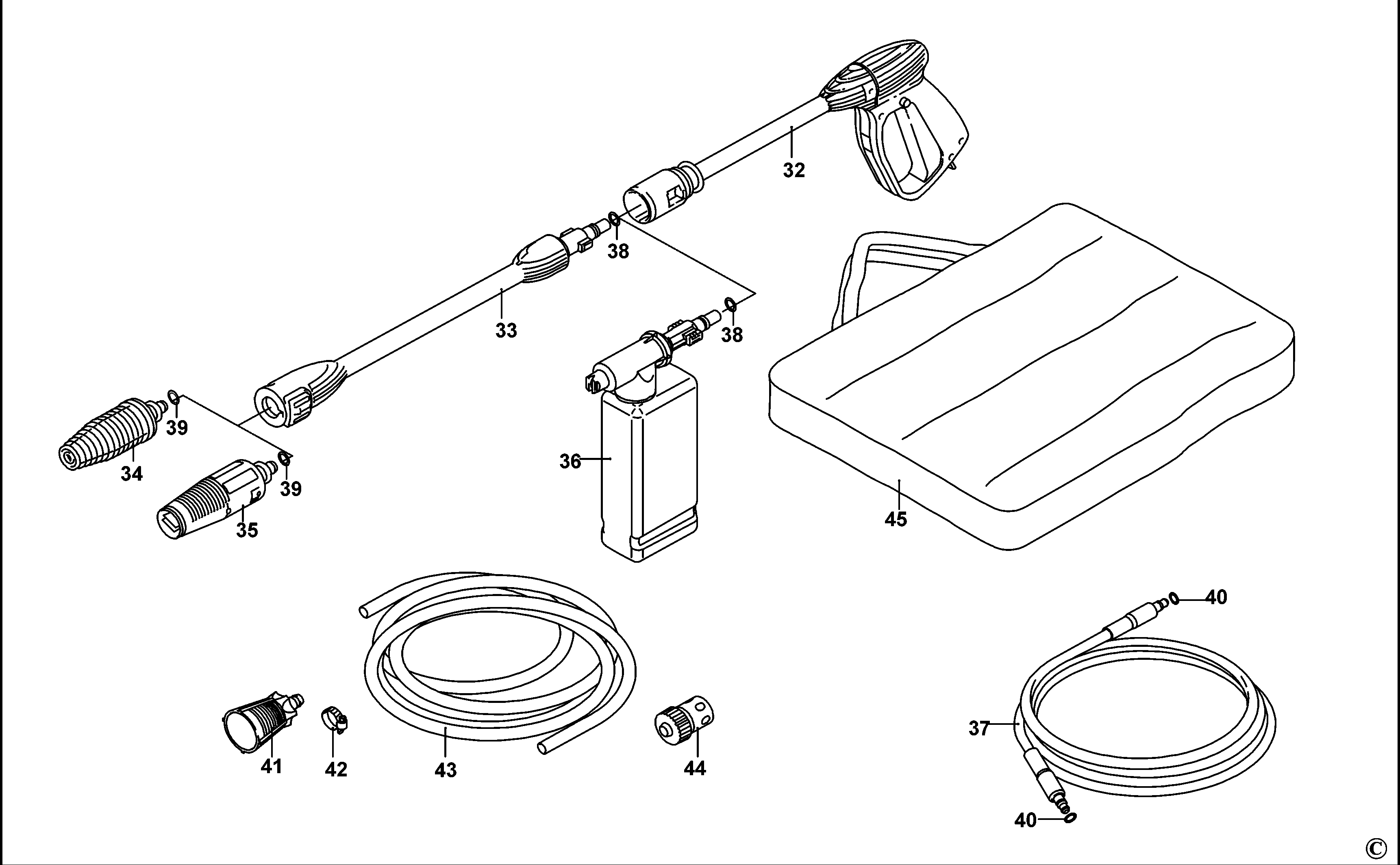

BW13 МОЙКА ВЫСОКОГО ДАВЛЕНИЯ Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 5170026-98 | 1 | HANDLE | JP | |||
| 2 | 5170028-50 | 1 | РУЧКА | JP | |||
| 3 | 5170028-51 | 1 | РЫЧАГ | JP | |||
| 4 | 5170028-52 | 1 | КОРПУС | JP | |||
| 5 | 5170027-01 | 1 | САЛЬНИК | JP | |||
| 6 | 5170026-99 | 1 | КОМПЛЕКТ ПРОВОДОВ | JP | |||
| 7 | 5170028-54 | 1 | КРЫШКА | JP | |||
| 8 | 5170028-55 | 1 | ШТИФТ | JP | |||
| 9 | 5170028-56 | 1 | ВЫКЛЮЧАТЕЛЬ | JP | |||
| 10 | 5170027-63 | 1 | ВИЛКА | JP | |||
| 11 | 5170034-48 | 1 | РАЗЪЁМ | JP | |||
| 12 | 5170034-27 | 1 | НАСОС В СБОРЕ | JP | |||
| 13 | 5170027-06 | 1 | КОМПЛЕКТ | JP | |||
| 14 | 5170027-07 | 1 | ВИЛКА | JP | |||
| 15 | 5170027-08 | 1 | ЗАЩИТНЫЙ КОЖУХ | JP | |||
| 16 | 5170028-61 | 1 | ДЕРЖАТЕЛЬ | JP | |||
| 17 | 5170028-62 | 1 | КОНВЕЙЕР | JP | |||
| 18 | 5170028-63 | 1 | КОНВЕЙЕР | JP | |||
| 19 | 5170027-10 | 1 | КОМПЛЕКТ | JP | |||
| 20 | 5170027-11 | 2 | КРЫШКА | JP | |||
| 21 | 5170027-81 | 1 | ДЕРЖАТЕЛЬ В СБОРЕ | JP | |||
| 22 | 5170028-66 | 1 | ОСНОВА | JP | |||
| 23 | 5170026-97 | 1 | КРОНШТЕЙН | JP | |||
| 24 | 5170008-04 | 1 | СОЕДИНИТЕЛЬНЫЙ ФЛАНЕЦ | JP | |||
| 25 | 5170027-13 | 1 | КОМПЛЕКТ | JP | |||
| 26 | 5170027-15 | 1 | КОМПЛЕКТ | JP | |||
| 27 | 5170027-16 | 1 | КОМПЛЕКТ | JP | |||
| 28 | 5170028-69 | 1 | КОМПЛЕКТ БОЛТОВ | JP | |||
| 29 | 5170028-70 | 1 | РУЧКА | JP | |||
| 30 | 5170027-17 | 1 | ЗАЩИТНЫЙ КОЖУХ | JP | |||
| 31 | 5170027-18 | 1 | ФИЛЬТР | JP | |||
| 32 | 5170024-33 | 1 | РУЧКА РЕГУЛИРОВКИ | JP | |||
| 33 | 5170027-20 | 1 | ДЕРЖАТЕЛЬ В СБОРЕ | JP | |||
| 34 | 5170027-52 | 1 | ГОЛОВКА В СБОРЕ | JP | |||
| 35 | 5170027-22 | 1 | ГОЛОВКА | JP | |||
| 36 | 5170027-54 | 1 | РЕЗЕРВУАР | JP | |||
| 37 | 5170027-23 | 1 | ШЛАНГ | JP | |||
| 38 | 5170024-35 | 2 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | JP | |||
| 39 | 5170024-36 | 2 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | JP | |||
| 40 | 5170024-37 | 2 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | JP | |||
| 41 | 5170027-24 | 1 | ФИЛЬТР | JP | |||
| 42 | 5170027-25 | 1 | ЗАЖИМ | JP | |||
| 43 | 5170027-26 | 1 | ТРУБА | JP | |||
| 44 | 5170027-27 | 2 | СОЕДИНИТЕЛЬНЫЙ ФЛАНЕЦ | JP | |||
| 45 | 5170027-28 | 1 | МЕШОК | JP |
