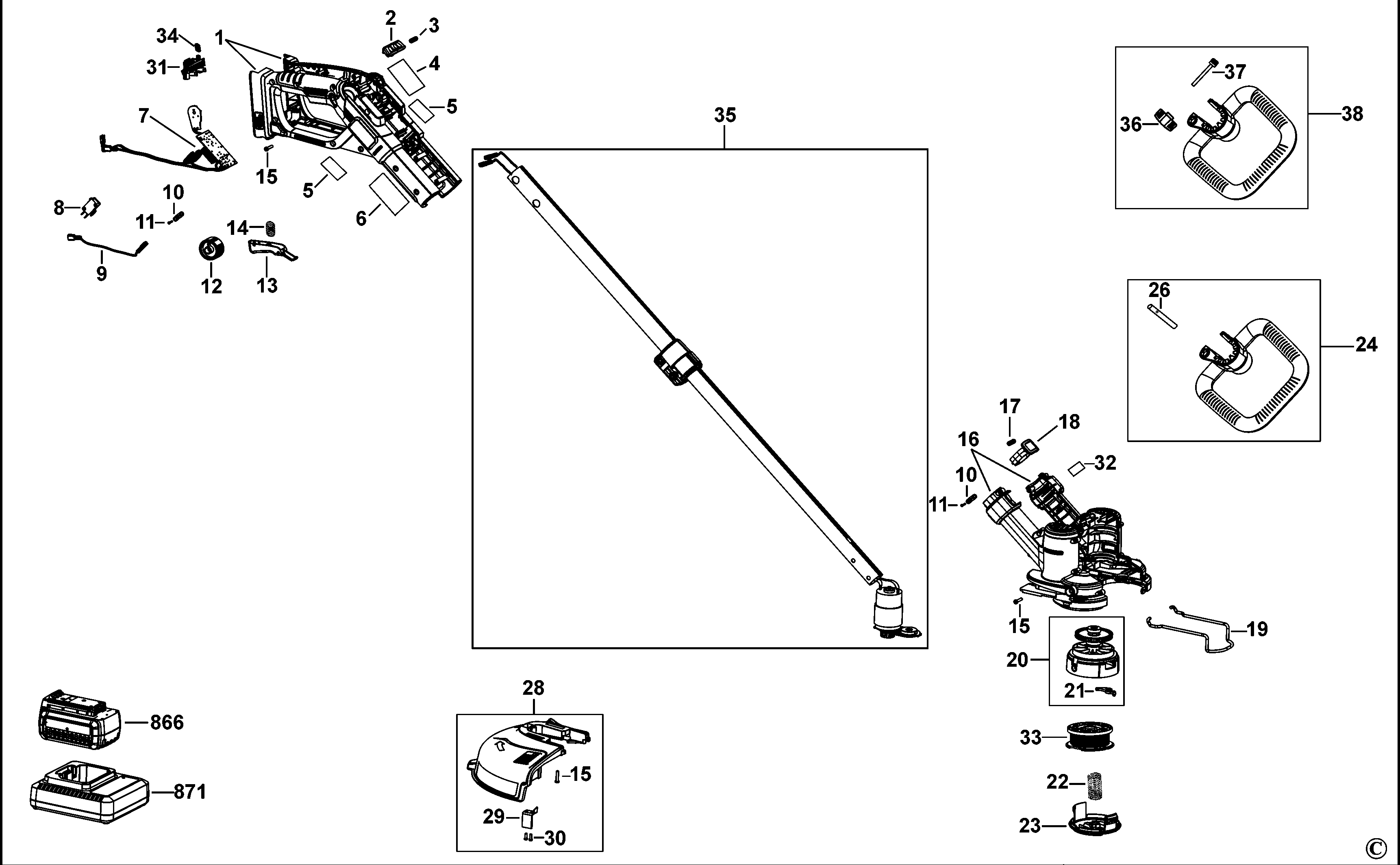

GLC36 АККУМУЛЯТОРНЫЙ ТРИММЕР Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 90582102 | 1 | КОРПУС В КОМПЛЕКТЕ | JP |  |
||
| 2 | 90572573 | 1 | ПРИВОД | JP | |
||
| 3 | 90548007 | 1 | ПРУЖИНА | JP | |
||
| 4 | 90573660 | 1 | ЭТИКЕТКА | JP | |
||
| 5 | 90573659 | 2 | ЯРЛЫК ПРОИЗВОДИТЕЛЯ | JP | |
||
| 6 | 90593396 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | JP | |||
| 7 | 90576509 | 1 | ПЕЧАТНАЯ ПЛАТА В СБОРЕ | JP | |||
| 8 | 90569937 | 1 | ВЫКЛЮЧАТЕЛЬ | JP | |
||
| 9 | 90576510 | 1 | ПРОВОД В СБОРЕ | JP | |
||
| 10 | 329301-00 | 2 | ЗАЖИМ ШНУРА ПИТАНИЯ | JP |  |
||
| 11 | 373158 | 4 | ВИНТ | JP | |
||
| 12 | 90572142 | 1 | КОЛЕСО РЕГУЛЯТОРА СКОРОСТИ | JP | |
||
| 13 | 90567876 | 1 | КУРОК ВЫКЛЮЧАТЕЛЯ | JP | |
||
| 14 | 244053-00 | 1 | ПРУЖИНА | JP | |
||
| 15 | 747329 | 19 | ВИНТ | JP | |
||
| 16 | 90582103 | 1 | КОРПУС В КОМПЛЕКТЕ | JP | |||
| 17 | 90550451 | 1 | ПРУЖИНА | JP | |
||
| 18 | 90570833 | 1 | КНОПКА | JP | |
||
| 19 | 90571330 | 1 | НАПРАВЛЯЮЩАЯ | JP | |
||
| 20 | 90579838 | 1 | ШПИНДЕЛЬ И ШЕСТЕРНЯ В СБОРЕ | JP | |
||
| 21 | 90560220 | 1 | ПРИВОД | JP | |
||
| 22 | 90566944 | 1 | ПРУЖИНА | JP | |
||
| 23 | 385022-03 | 1 | КРЫШКА КАТУШКИ | JP | |
||
| 24 | 90570529 | 1 | РУЧКА В СБОРЕ | JP | |
||
| 26 | 90570514 | 1 | ШТИФТ | JP | |
||
| 28 | 90594105 | 1 | ЗАЩИТНЫЙ КОЖУХ В СБОРЕ | JP | |||
| 29 | 90559116 | 1 | РЕЖУЩИЙ ДИСК | JP | |
||
| 30 | 681914-00 | 2 | ВИНТ | JP | |
||
| 31 | 90620627 | 1 | КЛЕММНАЯ КОЛОДКА | JP | |||
| 32 | 90573894 | 1 | ЭТИКЕТКА | JP | |
||
| 33 | 90564281 | 1 | КАТУШКА С ЛЕСКОЙ | JP | |||
| 34 | 90516498 | 2 | ПРУЖИНА | JP | |
||
| 35 | 90582104 | 1 | ТРУБКА РУЧКИ В СБОРЕ | INCL MOTOR | JP | |
|
| 36 | 90570279-01 | 1 | БАРАШКОВАЯ ГАЙКА | JP | |
||
| 37 | 90580088 | 1 | БОЛТ | JP | |
||
| 38 | 90580099 | 1 | РУЧКА В СБОРЕ | EURO | JP | |
|
| 866 | 90617946 | 1 | АККУМУЛЯТОРНАЯ БАТАРЕЯ, 36 В-1,5Ач-54WH | JP | |||
| 871 | 90592952 | 1 | ЗАРЯДНОЕ УСТРОЙСТВО 36В | JP | JP |
