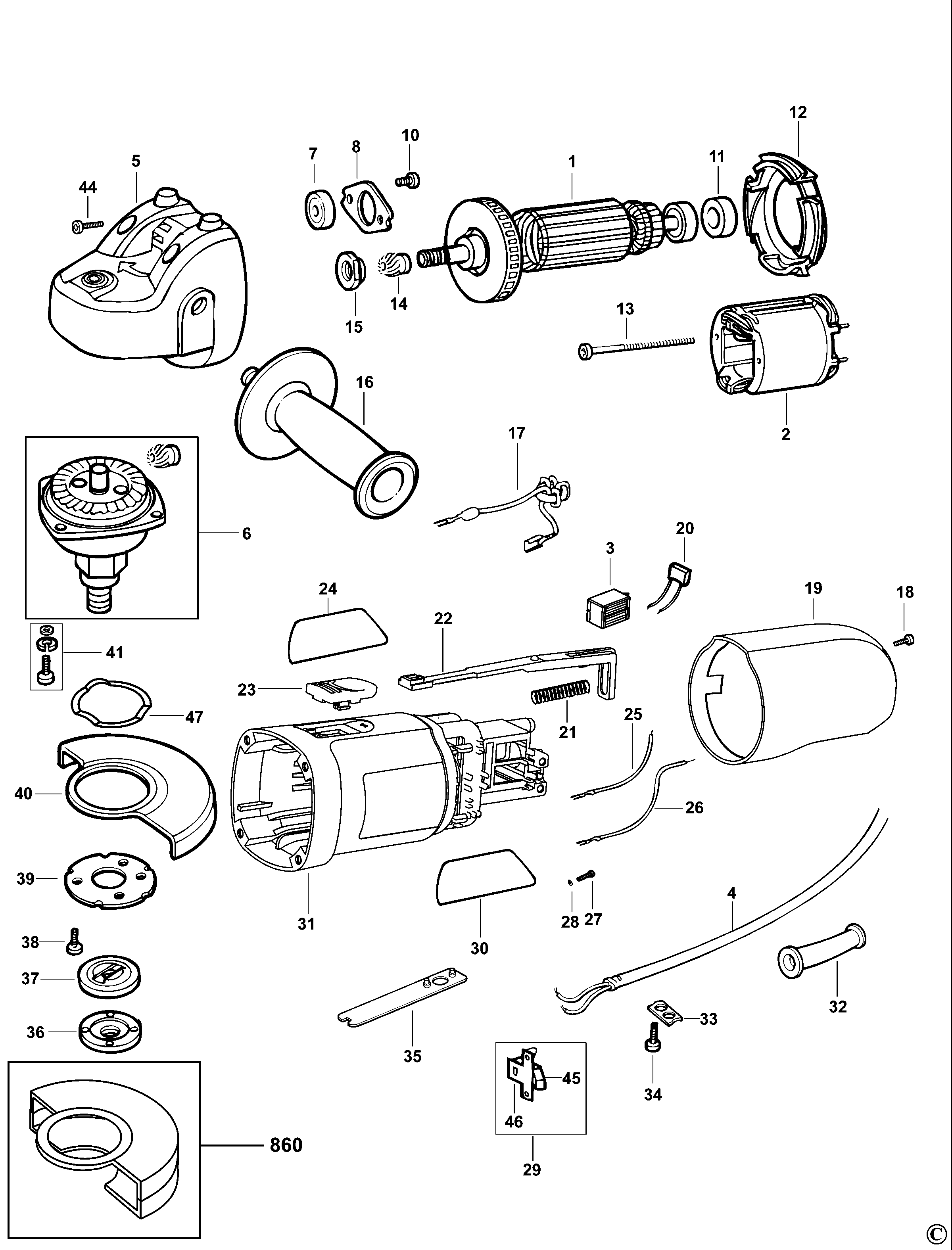

CD110 МАЛЕНЬКАЯ УГЛОВАЯ ШЛИФМАШИНКА Type 4 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 1004001-00 | 1 | ЯКОРЬ В СБОРЕ | B5 |  |
||
| 2 | 1004002-00 | 1 | СТАТОР | B5 |  |
||
| 3 | 90567379 | 1 | ВЫКЛЮЧАТЕЛЬ | B5 | |
||
| 4 | 1004515-14 | 1 | КОМПЛЕКТ ПРОВОДОВ | B5 | |
||
| 5 | 569164-00 | 1 | КОРПУС РЕДУКТОРА В СБОРЕ | B5 | |
||
| 6 | 1004504-00 | 1 | ШПИНДЕЛЬ В СБОРЕ | B5 | |
||
| 7 | 569167-00 | 1 | ПОДШИПНИК | B5 | |
||
| 8 | 569168-00 | 1 | ПЛОСКАЯ КРЫШКА | B5 | |
||
| 10 | 569170-00 | 2 | ВИНТ | B5 | |
||
| 11 | 1004515-16 | 1 | КРЫШКА ПОДШИПНИКА | B5 | |
||
| 12 | 5140070-65 | 1 | ОТРАЖАТЕЛЬ | B5 | |
||
| 13 | 569173-00 | 2 | ВИНТ | B5 | |
||
| 14 | 569174-00 | 1 | ВЕДУЩАЯ ШЕСТЕРНЯ | B5 | |
||
| 15 | 569175-00 | 1 | ГАЙКА | B5 | |
||
| 16 | 569176-00 | 1 | РУЧКА В СБОРЕ | B5 | |
||
| 17 | 569177-00 | 2 | ПРОВОД В СБОРЕ | B5 | |
||
| 18 | 569178-00 | 1 | ВИНТ | B5 | |
||
| 19 | 1004515-01 | 1 | ЗАДНЯЯ КРЫШКА | B5 | |
||
| 20 | 1004515-17 | 1 | КОНДЕНСАТОР | B5 | |
||
| 21 | 1004515-18 | 1 | ПРУЖИНА | B5 | |
||
| 22 | 1004515-02 | 1 | СТЕРЖЕНЬ | B5 | |
||
| 23 | 1004515-03 | 1 | РУЧКА | B5 | |
||
| 24 | 1004515-05 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | B5 | |
||
| 25 | 1004515-19 | 1 | LEAD 90MM | B5 | |
||
| 26 | 1004515-20 | 1 | LEAD 120MM BLACK | B5 | |
||
| 27 | 569188-00 | 4 | ВИНТ | B5 | |
||
| 28 | 569189-00 | 4 | ШАЙБА | B5 | |
||
| 29 | 569190-00 | 2 | ОБОЙМА ЩЁТКОДЕРЖАТЕЛЯ В СБОРЕ | B5 | |
||
| 30 | 90531651 | 1 | ЭТИКЕТКА | B5 | |
||
| 31 | 1004515-07 | 1 | КОРПУС СТАТОРА | B5 | |
||
| 32 | 569194-00 | 1 | ЗАЩИТНОЕ УСТРОЙСТВО | B5 | |
||
| 33 | 569195-00 | 1 | ЗАЖИМ КАБЕЛЯ | B5 | |
||
| 34 | 569196-00 | 2 | ВИНТ | B5 | |
||
| 35 | 1004504-04 | 1 | ГАЕЧНЫЙ КЛЮЧ | B5 | |||
| 36 | 569199-00 | 1 | НАРУЖНЫЙ ФЛАНЕЦ | B5 | |
||
| 37 | 569201-00 | 1 | ВНУТРЕННИЙ ФЛАНЕЦ | B5 | |
||
| 38 | 569202-00 | 3 | ВИНТ | B5 | |
||
| 39 | 569203-00 | 1 | ФЛАНЕЦ | B5 | |
||
| 40 | 1004504-05 | 1 | ЗАЩИТНЫЙ КОЖУХ | 100 mm | B5 | ||
| 41 | 569206-00 | 4 | ВИНТ | B5 | |
||
| 44 | 569209-00 | 4 | ВИНТ | B5 | |
||
| 45 | 596071-00 | 2 | ЩЁТКА 230В | B5 | |
||
| 46 | 596072-00 | 2 | ОБОЙМА ЩЁТКОДЕРЖАТЕЛЯ | B5 | |
||
| 47 | 1004515-22 | 1 | УПОРНАЯ ШАЙБА | B5 | |
||
| 860 | 1004484-00 | 1 | ЗАЩИТНЫЙ КОЖУХ | 115MM | B5 | |
|
| 860 | 1004484-08 | 1 | ЗАЩИТНЫЙ КОЖУХ | 110mm | B5 | |
