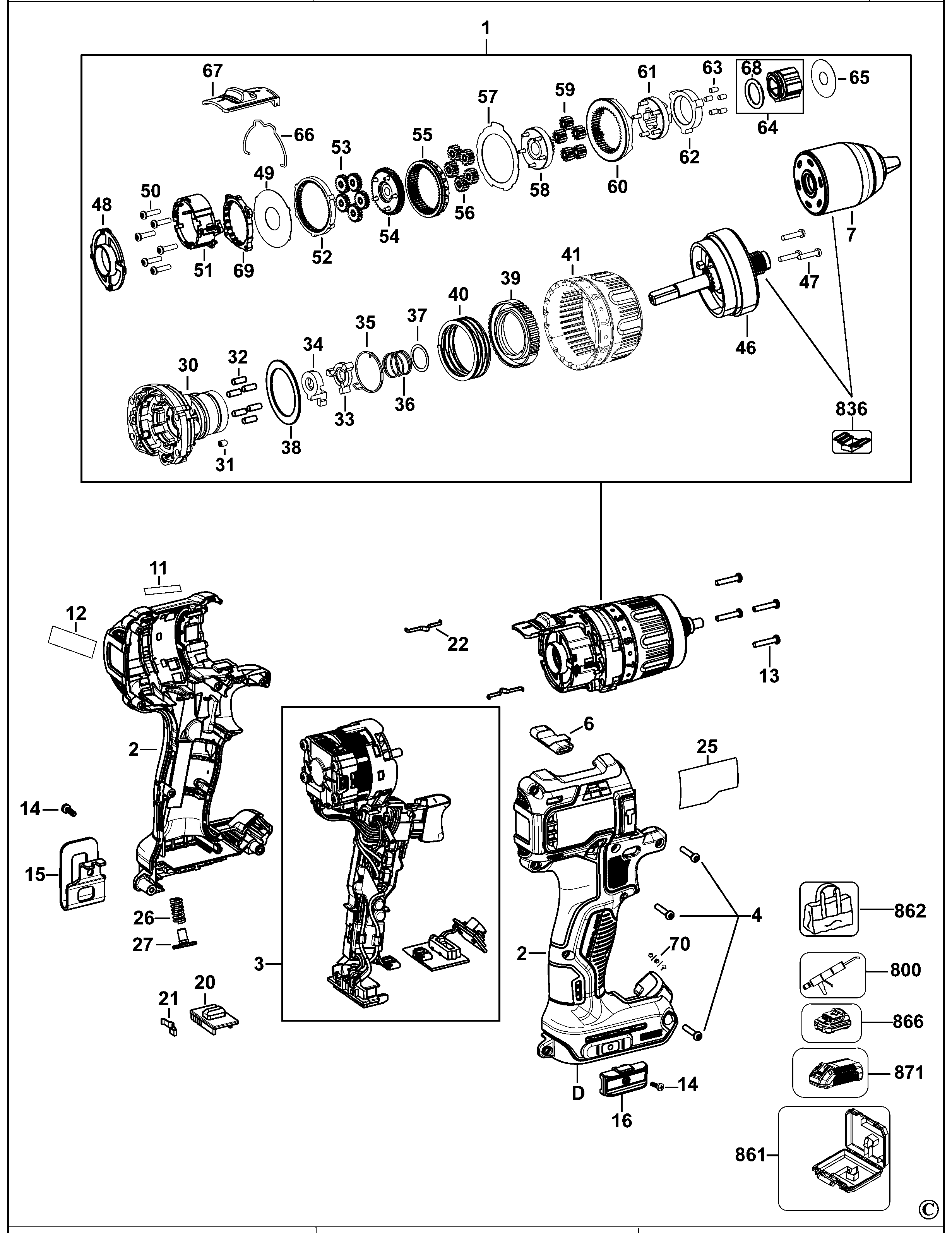

DCD796 АККУМУЛЯТОРНАЯ ДРЕЛЬ / ШУРУПОВЁРТ Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | N438603 | 1 | РЕДУКТОР В СБОРЕ | TW |  |
||
| 2 | N415400 | 1 | КОРПУС В КОМПЛЕКТЕ | TW | |
||
| 3 | N678970 | 1 | ЭЛЕКТРОДВИГАТЕЛЬ И ВЫКЛЮЧАТЕЛЬ В СБОРЕ | TW |  |
||
| 4 | 682211-00 | 9 | ВИНТ | TW | |
||
| 6 | N399342 | 1 | ПРИВОД ВПЕР. / НАЗ. | TW | |
||
| 7 | N196034 | 1 | БЕСКЛЮЧЕВОЙ ПАТРОН | metal Chuck | TW | |
|
| 11 | N439416 | 1 | ЭТИКЕТКА | TW | |
||
| 12 | N298039 | 1 | ЭТИКЕТКА | TW | |
||
| 13 | N377990 | 4 | ВИНТ | TW | |
||
| 14 | N042665 | 2 | ВИНТ | TW | |
||
| 15 | N086039 | 1 | КРЮК | TW | |
||
| 16 | N095778 | 1 | ДЕРЖАТЕЛЬ БИТ | TW | |
||
| 20 | N393603 | 1 | ПЕРЕКЛЮЧАТЕЛЬ | TW | |
||
| 21 | N392855 | 1 | СТОПОР | TW | |
||
| 22 | N014681 | 2 | ПЛАСТИНЧАТАЯ ПРУЖИНА | TW | |
||
| 25 | N894349 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | TW | |||
| 25 | N523205 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | TW | |||
| 30 | N438745 | 1 | КОРПУС РЕДУКТОРА В СБОРЕ | TW | |
||
| 31 | 326467-00 | 1 | СТОПОР | TW | |
||
| 32 | N411204 | 6 | ШТИФТ | TW | |
||
| 33 | N047986 | 1 | ХРАПОВОЙ МЕХАНИЗМ | TW | |
||
| 34 | N047987 | 1 | ХРАПОВОЙ МЕХАНИЗМ | TW | |
||
| 35 | N123162 | 1 | ПРУЖИНА | TW | |
||
| 36 | N047988 | 1 | ПРУЖИНА | TW | |
||
| 37 | N047985 | 1 | ШАЙБА | TW | |
||
| 38 | N411205 | 1 | ШАЙБА | TW | |
||
| 39 | N411207 | 1 | КРУТЯЩИЙ МОМЕНТ | TW | |
||
| 40 | N422472 | 1 | ПРУЖИНА | TW | |
||
| 41 | N422233 | 1 | ФЛАНЕЦ | TW | |
||
| 46 | N438748 | 1 | ШПИНДЕЛЬ В СБОРЕ | TW | |
||
| 47 | 682211-00 | 3 | ВИНТ | TW | |
||
| 48 | N396641 | 1 | АДАПТЕР | TW | |
||
| 49 | N063567 | 1 | ПЛАСТИНА | TW | |
||
| 50 | N075506 | 6 | ВИНТ | TW | |
||
| 51 | N400716 | 1 | КОРПУС РЕДУКТОРА | TW | |
||
| 52 | N030988 | 1 | ШЕСТЕРНЯ | TW | |
||
| 53 | N030999 | 5 | ШЕСТЕРНЯ | TW | |
||
| 54 | N124371 | 1 | ДЕРЖАТЕЛЬ В СБОРЕ | TW | |
||
| 55 | N031079 | 1 | ШЕСТЕРНЯ | TW | |
||
| 56 | N031080 | 5 | ШЕСТЕРНЯ | TW | |
||
| 57 | N032409 | 1 | ШАЙБА | TW | |
||
| 58 | N122400 | 1 | ДЕРЖАТЕЛЬ В СБОРЕ | TW | |
||
| 59 | N031083 | 5 | ШЕСТЕРНЯ | TW | |
||
| 60 | N078410 | 1 | ШЕСТЕРНЯ | TW | |
||
| 61 | N122401 | 1 | ДЕРЖАТЕЛЬ В СБОРЕ | TW | |
||
| 62 | N022985 | 1 | СТОПОРНОЕ КОЛЬЦО | TW | |
||
| 63 | N093416 | 5 | РОЛИК | TW | |
||
| 64 | N442738 | 1 | УДАРНЫЙ УЗЕЛ В СБОРЕ | TW | |
||
| 65 | N090435 | 1 | ШАЙБА | TW | |
||
| 66 | N035441 | 1 | СТАЛЬНАЯ ПРОВОЛОКА | TW | |
||
| 67 | N397466 | 1 | ПЕРЕКЛЮЧАТЕЛЬ | TW | |
||
| 68 | N560646 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | TW | |||
| 69 | N400715 | 1 | КОЛЬЦО | TW | |
||
| 70 | N439418 | 1 | ЭТИКЕТКА | TW | |
||
| 800 | 286436-00 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | NYE RHEOLUBE 380, 500 GRAM JAR | TW | |
|
| 800 | 808386-00 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | MOLYKOTE G68 100GMS | TW | |
|
| 836 | 559697-99 | 1 | СПЕЦИНСТРУМЕНТ INSERT | TW | |||
| 836 | 559661-99 | 1 | СПЕЦИНСТРУМЕНТ CHUCK REMOVAL JIG | TW | |
||
| 861 | N442425 | 1 | ЯЩИК ДЛЯ ИНСТРУМЕНТА | TW | |
||
| 866 | DCB205-TWZZ | 2 | АККУМУЛЯТОРНАЯ БАТАРЕЯ | TW | |||
| 871 | DCB115-TW | 1 | ЗАРЯДНОЕ УСТРОЙСТВО | TW |
