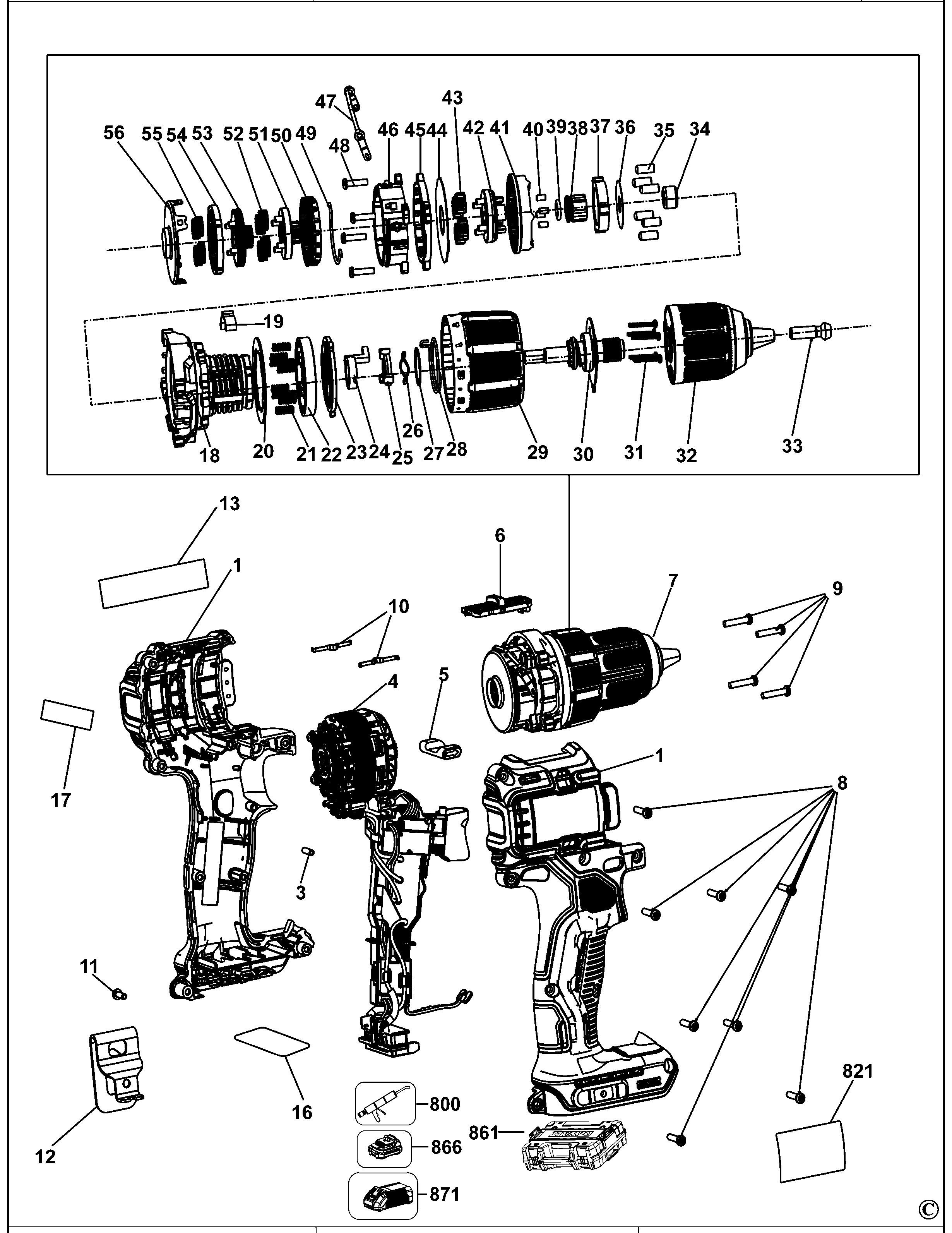

DCD709 УДАРНАЯ ДРЕЛЬ Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | N637986 | 1 | КОЖУХ В СБОРЕ | JP | |||
| 3 | N071836 | 1 | ЦИЛИНДРИЧЕСКИЙ ШТИФТ | JP |  |
||
| 4 | N695074 | 1 | ЭЛЕКТРОДВИГАТЕЛЬ И ВЫКЛЮЧАТЕЛЬ В СБОРЕ | JP | |||
| 5 | N399342 | 1 | ПРИВОД ВПЕР. / НАЗ. | JP | |
||
| 6 | N696450 | 1 | ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ | JP |  |
||
| 7 | N702455 | 1 | РЕДУКТОР В СБОРЕ | JP | |
||
| 8 | N463678 | 8 | ВИНТ | JP | |
||
| 9 | N474504 | 4 | ВИНТ | JP | |
||
| 10 | N014681 | 2 | ПЛАСТИНЧАТАЯ ПРУЖИНА | JP | |
||
| 11 | N042665 | 1 | ВИНТ | JP | |
||
| 12 | N086039 | 1 | КРЮК | JP | |
||
| 13 | N616498 | 1 | ЯРЛЫК ПРОИЗВОДИТЕЛЯ | 18V XR | JP | |
|
| 16 | N592684 | 1 | ЭТИКЕТКА | JP | |
||
| 17 | N791989 | 1 | ЭТИКЕТКА | FOOT | JP | ||
| 18 | N696825 | 1 | КОРПУС МУФТЫ | JP | |
||
| 19 | N602515 | 1 | ПРУЖИНА | JP | |||
| 20 | N544404 | 1 | ШАЙБА | JP | |||
| 21 | N527878 | 12 | ПРУЖИНА | JP | |
||
| 22 | N647198 | 1 | ДЕРЖАТЕЛЬ | JP | |||
| 23 | N543649 | 1 | ГАЙКА | JP | |||
| 24 | N598613 | 1 | ШЕСТЕРНЯ | JP | |||
| 25 | N598614 | 1 | ШЕСТЕРНЯ | JP | |||
| 26 | N000226 | 1 | ЭТИКЕТКА | REGULATOR KNOB ADJ | JP | ||
| 27 | N613395 | 1 | ШАЙБА | JP | |||
| 28 | N616763 | 1 | ПРУЖИНА | JP | |||
| 29 | N618143 | 1 | ФЛАНЕЦ | JP | |||
| 30 | N696446 | 1 | ШПИНДЕЛЬ В СБОРЕ | JP | |||
| 31 | N039795 | 5 | ВИНТ | JP | |
||
| 32 | N196034 | 1 | БЕСКЛЮЧЕВОЙ ПАТРОН | metal Chuck | JP | |
|
| 33 | N092854 | 1 | ВИНТ | JP | |
||
| 34 | 330004-27 | 1 | ИГОЛЬЧАТЫЙ ПОДШИПНИК | JP | |
||
| 35 | N645931 | 6 | ШТИФТ | JP | |||
| 36 | N090435 | 1 | ШАЙБА | JP | |
||
| 37 | N022985 | 1 | СТОПОРНОЕ КОЛЬЦО | JP | |
||
| 38 | N645930 | 1 | УДАРНЫЙ УЗЕЛ В СБОРЕ | JP | |||
| 39 | N560646 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | JP | |||
| 40 | N507193 | 4 | ШТИФТ | JP | |
||
| 41 | N551385 | 1 | ШЕСТЕРНЯ | JP | |
||
| 42 | N696448 | 1 | ДЕРЖАТЕЛЬ В СБОРЕ | JP | |||
| 43 | N543018 | 4 | ШЕСТЕРНЯ | JP | |
||
| 44 | N548368 | 1 | ШАЙБА | JP | |
||
| 45 | N543943 | 1 | ШЕСТЕРНЯ | JP | |
||
| 46 | N544134 | 1 | КОРПУС | JP | |
||
| 47 | N541904 | 1 | ЗВЕНО | JP | |
||
| 48 | N075506 | 4 | ВИНТ | JP | |
||
| 49 | N542091 | 1 | СТАЛЬНАЯ ПРОВОЛОКА | JP | |
||
| 50 | N541279 | 1 | ШЕСТЕРНЯ | JP | |
||
| 51 | N678083 | 1 | ДЕРЖАТЕЛЬ В СБОРЕ | JP | |
||
| 52 | N541277 | 4 | ШЕСТЕРНЯ | JP | |
||
| 53 | N678084 | 1 | ДЕРЖАТЕЛЬ В СБОРЕ | JP | |
||
| 54 | N541276 | 1 | ШЕСТЕРНЯ | JP | |
||
| 55 | N541274 | 4 | ШЕСТЕРНЯ | JP | |
||
| 56 | N551410 | 1 | ЗАДНИЙ ЩИТОК | JP | |||
| 800 | 286436-00 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | NYE RHEOLUBE 380, 500 GRAM JAR | JP | |
|
| 821 | N791988 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | JP | |||
| 861 | N747679 | 1 | ЯЩИК ДЛЯ ИНСТРУМЕНТА | JP | |||
| 871 | DCB115-JP | 1 | ЗАРЯДНОЕ УСТРОЙСТВО 18В | JP |
