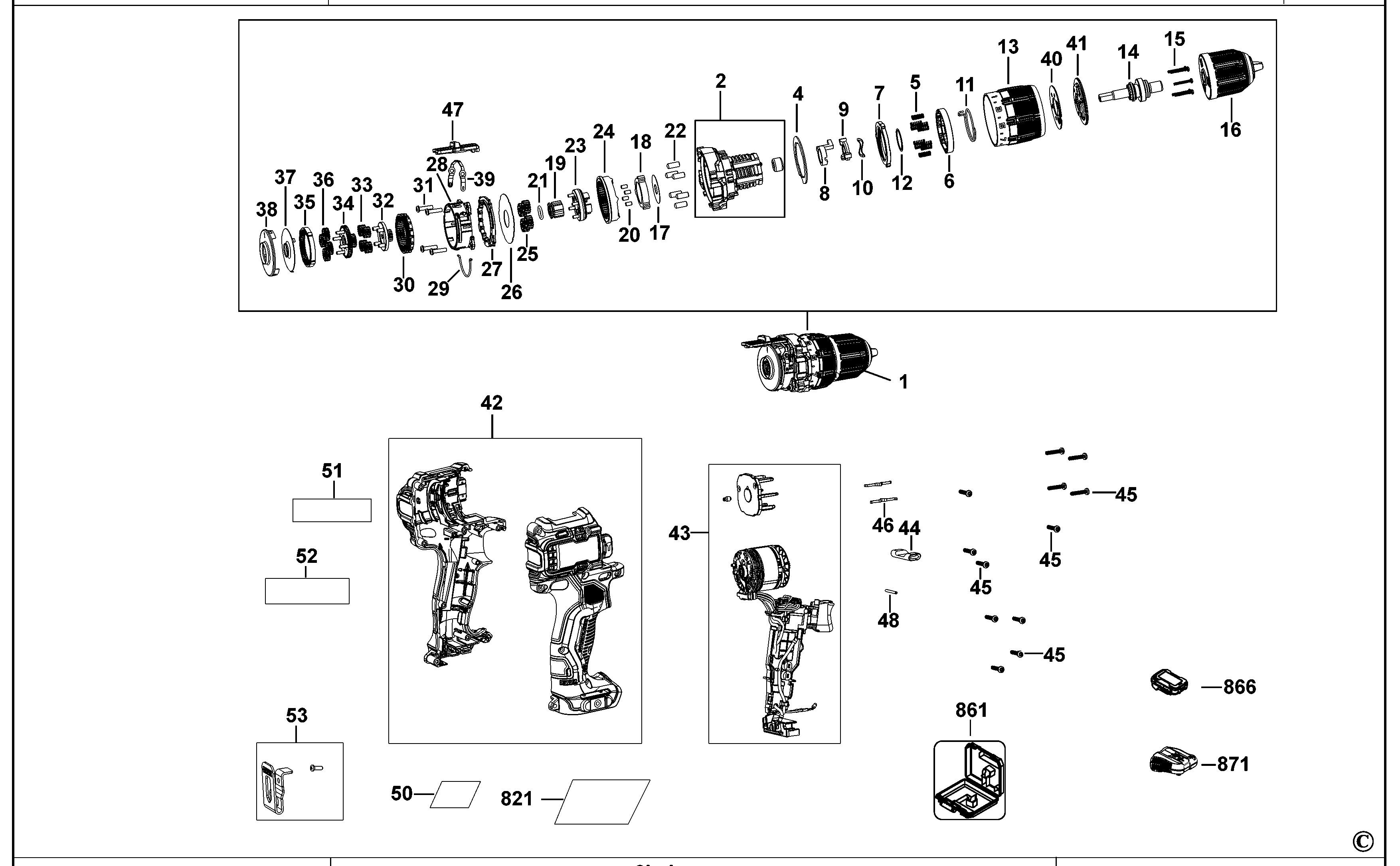

DCD706 АККУМУЛЯТОРНАЯ ДРЕЛЬ / ШУРУПОВЁРТ Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | N826225 | 1 | РЕДУКТОР В СБОРЕ | TW | |||
| 2 | N726443 | 1 | КОЖУХ В СБОРЕ | TW |  |
||
| 4 | N527877 | 1 | ШАЙБА | TW | |
||
| 5 | N527878 | 12 | ПРУЖИНА | TW | |
||
| 6 | N527879 | 1 | ПРУЖИНА | TW | |
||
| 7 | N527880 | 1 | КРУТЯЩИЙ МОМЕНТ | TW | |
||
| 8 | N598613 | 1 | ШЕСТЕРНЯ | TW | |||
| 9 | N598614 | 1 | ШЕСТЕРНЯ | TW | |||
| 10 | N000226 | 1 | ЭТИКЕТКА | REGULATOR KNOB ADJ | TW | ||
| 11 | N616763 | 1 | ПРУЖИНА | TW | |||
| 12 | N613395 | 1 | ШАЙБА | TW | |||
| 13 | N657958 | 1 | ФЛАНЕЦ | TW | |
||
| 14 | N725221 | 1 | ШПИНДЕЛЬ В СБОРЕ | TW | |
||
| 15 | N039795 | 5 | ВИНТ | TW | |
||
| 16 | N607028 | 1 | БЕСКЛЮЧЕВОЙ ПАТРОН | TW | |||
| 17 | N090435 | 1 | ШАЙБА | TW |  |
||
| 18 | N022985 | 1 | СТОПОРНОЕ КОЛЬЦО | TW | |
||
| 19 | N645930 | 1 | УДАРНЫЙ УЗЕЛ В СБОРЕ | TW | |||
| 20 | N507193 | 4 | ШТИФТ | TW | |
||
| 21 | N703476 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | TW | |
||
| 22 | N645931 | 6 | ШТИФТ | TW | |||
| 23 | N725223 | 1 | ДЕРЖАТЕЛЬ В СБОРЕ | TW | |
||
| 24 | N531435 | 1 | ШЕСТЕРНЯ | TW | |
||
| 25 | N657897 | 4 | ШЕСТЕРНЯ | TW | |
||
| 26 | N531627 | 1 | ШАЙБА | TW | |
||
| 27 | N531634 | 1 | КОЛЬЦО | TW | |
||
| 28 | N531638 | 1 | КОРПУС | TW | |
||
| 29 | N552206 | 1 | СТАЛЬНАЯ ПРОВОЛОКА | TW | |
||
| 30 | N531632 | 1 | ШЕСТЕРНЯ | TW | |
||
| 31 | N075506 | 4 | ВИНТ | TW | |
||
| 32 | N681265 | 1 | ДЕРЖАТЕЛЬ В СБОРЕ | TW | |
||
| 33 | N531633 | 4 | ШЕСТЕРНЯ | TW | |
||
| 34 | N681266 | 1 | ДЕРЖАТЕЛЬ В СБОРЕ | TW | |
||
| 35 | N549298 | 1 | ШЕСТЕРНЯ | TW | |
||
| 36 | N531637 | 4 | ШЕСТЕРНЯ | TW | |
||
| 37 | N550764 | 1 | ШАЙБА | TW | |
||
| 38 | N549069 | 1 | ПЛАСТИНА | TW | |
||
| 39 | N551526 | 1 | ЗВЕНО | TW | |
||
| 40 | N530050 | 1 | ШАЙБА | TW | |
||
| 41 | N693235 | 1 | КРЫШКА | TW | |
||
| 42 | N652991 | 1 | КОРПУС В КОМПЛЕКТЕ | TW | |
||
| 43 | N681272 | 1 | ЭЛЕКТРОДВИГАТЕЛЬ И ВЫКЛЮЧАТЕЛЬ В СБОРЕ | TW | |
||
| 44 | N399342 | 1 | ПРИВОД ВПЕР. / НАЗ. | TW | |
||
| 45 | N463678 | 12 | ВИНТ | TW | |
||
| 46 | N014681 | 2 | ПЛАСТИНЧАТАЯ ПРУЖИНА | TW | |
||
| 47 | N725238 | 1 | ПЕРЕКЛЮЧАТЕЛЬ | TW | |
||
| 48 | N660916 | 1 | ШТИФТ | TW | |
||
| 50 | N704657 | 1 | ЭТИКЕТКА | TW | |||
| 51 | N658203 | 1 | ЯРЛЫК ПРОИЗВОДИТЕЛЯ | TW | |
||
| 52 | N658202 | 1 | ЭТИКЕТКА | TW | |
||
| 53 | N702958 | 1 | КРЕПЁЖ В СБОРЕ | TW | |
||
| 821 | N704634 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | TW | |||
| 861 | N614791 | 1 | ЯЩИК ДЛЯ ИНСТРУМЕНТА | TW | |
||
| 866 | DCB124-TW | 2 | АККУМУЛЯТОРНАЯ БАТАРЕЯ | DCD706L2 | TW | ||
| 871 | DCB112-TWZZ | 1 | ЗАРЯДНОЕ УСТРОЙСТВО 10,8В | TW |
