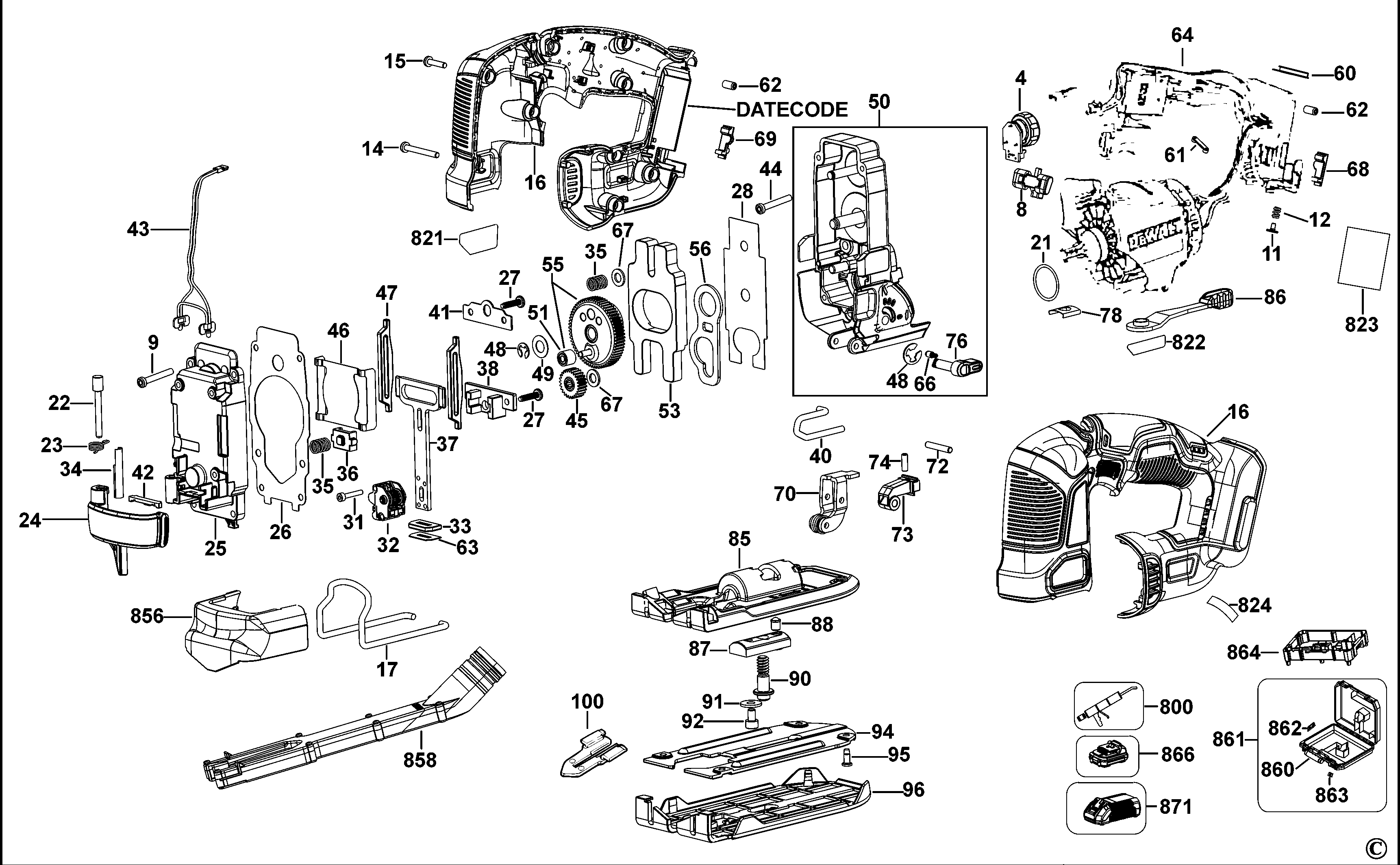

DCS334 ЛОБЗИК Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 4 | N545416 | 1 | КОЛЕСО РЕГУЛЯТОРА СКОРОСТИ | KR |  |
||
| 8 | N544264 | 1 | КНОПКА РАЗБЛОКИРОВКИ | KR |  |
||
| 9 | 330045-07 | 4 | ВИНТ | KR | |
||
| 11 | N091479 | 1 | КРЕПЛЕНИЕ | KR | |||
| 12 | N102647 | 1 | ПРУЖИНА | KR | |
||
| 14 | 330019-06 | 1 | ВИНТ | KR | |||
| 15 | 330019-03 | 9 | ВИНТ | KR | |
||
| 16 | N567102 | 1 | ПАРА СОСТАВНЫХ ЧАСТЕЙ КОРПУСА | KR | |
||
| 17 | N523099 | 1 | ЗАЩИТНЫЙ КОЖУХ | KR | |
||
| 21 | 697029 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | KR | |
||
| 22 | N524855 | 1 | ШТИФТ | KR | |
||
| 23 | N515119 | 1 | ПРУЖИНА | KR | |
||
| 24 | N565505 | 1 | ЗАЖИМ | KR | |
||
| 25 | N561929 | 1 | КОРПУС РЕДУКТОРА | KR | |
||
| 26 | N514407 | 1 | ПРОКЛАДКА | KR | |
||
| 27 | 330045-06 | 4 | ВИНТ | KR | |
||
| 28 | N509093 | 1 | ПЛАСТИНА | KR | |
||
| 31 | 582837-00 | 2 | БОЛТ | KR | |
||
| 32 | N505413 | 1 | ЗАЖИМ РЕЖУЩЕГО ДИСКА | KR | |||
| 33 | N508754 | 1 | УПЛОТНЕНИЕ В СБОРЕ | KR | |||
| 34 | N548918 | 1 | ПЛАСТИНА | Clamp lever | KR | |
|
| 35 | N543918 | 1 | ПРУЖИНА | KR | |
||
| 36 | N573337 | 1 | ПОДШИПНИК | Lower | KR | |
|
| 37 | N499406 | 1 | ВОЗВРАТНО-ПОСТУПАТЕЛЬНЫЙ ЭЛЕМЕНТ | KR | |
||
| 38 | N500477 | 1 | ПОДШИПНИК | KR | |
||
| 40 | N547459 | 1 | ЗАЩИТНЫЙ КОЖУХ | KR | |
||
| 41 | N539624 | 1 | ПОДШИПНИК | KR | |
||
| 42 | N543121 | 1 | СТОПОРНОЕ ПРИСПОСОБЛЕНИЕ | LED | KR | |
|
| 43 | N518314 | 1 | СВЕТОДИОД | KR | |
||
| 44 | 330019-21 | 4 | ВИНТ, ВРЕМ. | KR | |
||
| 45 | N505401 | 1 | ШЕСТЕРНЯ | KR | |
||
| 46 | N539623 | 1 | НАПРАВЛЯЮЩАЯ | KR | |
||
| 47 | N539622 | 2 | НАПРАВЛЯЮЩАЯ | KR | |
||
| 48 | 571181-00 | 2 | ЗАЖИМ | KR | |
||
| 49 | 582829-00 | 1 | ШАЙБА | M8 15.5 X 0.5 | KR | |
|
| 50 | N723994 | 1 | КОРПУС РЕДУКТОРА В СБОРЕ | with pins | KR | |
|
| 51 | 330004-20 | 1 | ИГОЛЬЧАТЫЙ ПОДШИПНИК | KR | |
||
| 53 | N499205 | 1 | ПРОТИВОВЕС | KR | |
||
| 55 | N723993 | 1 | ШЕСТЕРНЯ В СБОРЕ | output | KR | ||
| 56 | N509087 | 1 | ПРИВОД | KR | |
||
| 60 | N467560 | 1 | ПЛАСТИНА | KR | |
||
| 61 | N261987 | 1 | КОЛПАЧОК | KR | |
||
| 62 | N487311 | 2 | РЕЗИНА | KR | |
||
| 63 | N579198 | 1 | УПЛОТНЕНИЕ | KR | |
||
| 64 | N632684 | 1 | ЭЛЕКТРОДВИГАТЕЛЬ И ВЫКЛЮЧАТЕЛЬ В СБОРЕ | KR | |
||
| 66 | 326467-00 | 1 | СТОПОР | KR | |
||
| 67 | N563127 | 1 | ШАЙБА | M6 | KR | |
|
| 68 | N438439 | 1 | ВСТАВКА | KR | |
||
| 69 | N438438 | 1 | ВСТАВКА | KR | |
||
| 70 | N723988 | 1 | КРОНШТЕЙН | KR | |
||
| 72 | 330041-29 | 1 | ШТИФТ | KR | |
||
| 73 | N504498 | 1 | КАНАЛ УДАЛЕНИЯ ПЫЛИ | KR | |
||
| 74 | N516272 | 1 | ШТИФТ | KR | |
||
| 78 | N562695 | 1 | ЗАЖИМ | KR | |
||
| 85 | N527629 | 1 | БАШМАК | KR | |
||
| 86 | N522017 | 1 | РЫЧАГ | KR | |
||
| 87 | N516006 | 1 | ПРИЖИМНАЯ ПЛАНКА | KR | |
||
| 88 | 584686-00 | 1 | ПЛУНЖЕР | KR | |
||
| 90 | 582826-00 | 1 | БОЛТ | KR | |
||
| 91 | N595377 | 1 | ШАЙБА | KR | |
||
| 92 | N595379 | 1 | БОЛТ | KR | |
||
| 94 | N555231 | 1 | БАШМАК | Shoe | KR | |
|
| 95 | N056875 | 4 | ВИНТ ТОРКС | M4x10 | KR | |
|
| 96 | N548480 | 1 | ОПОРНАЯ ПЛИТА | Sole | KR | |
|
| 100 | 402140-00 | 1 | УСТРОЙСТВО ДЛЯ ПРЕДОТВРАЩЕНИЯ РАСЩЕПЛЕНИЯ | KR | |
||
| 800 | 870889-03 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | RENOLIT PARAGON EP ½ - 20 GRAMS | KR | |
|
| 821 | N696975 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | KR | |||
| 822 | N572779 | 1 | ЯРЛЫК ПРОИЗВОДИТЕЛЯ | KR | |||
| 823 | N605024 | 1 | ЭТИКЕТКА | DCS334 EU | KR | |
|
| 824 | N581733 | 1 | ЭТИКЕТКА | brushless motor | KR | |
|
| 856 | N575480 | 1 | ЭКРАН | KR | |
||
| 858 | N564892 | 1 | КАНАЛ УДАЛЕНИЯ ПЫЛИ | DCS334/DCS335 | KR | |
|
| 860 | H1400196008 | 2 | HANDLE | KR | |
||
| 861 | N279261 | 1 | ЯЩИК ДЛЯ ИНСТРУМЕНТА | KR | |
||
| 862 | H1500082520 | 2 | ФИКСАТОР | KR | |
||
| 863 | P910190 | 2 | ФИКСАТОР | KR | |
||
| 864 | N577616 | 1 | ВСТАВКА | KITBOX | KR | |
|
| 866 | DCB184-KR | 2 | АККУМ. БАТАРЕЯ, 18В-5,0А*ч-90Вт*ч | DCS334P2 | KR | ||
| 871 | DCB115-KR | 1 | ЗАРЯДНОЕ УСТРОЙСТВО 18В | DCS334P2 | KR |
