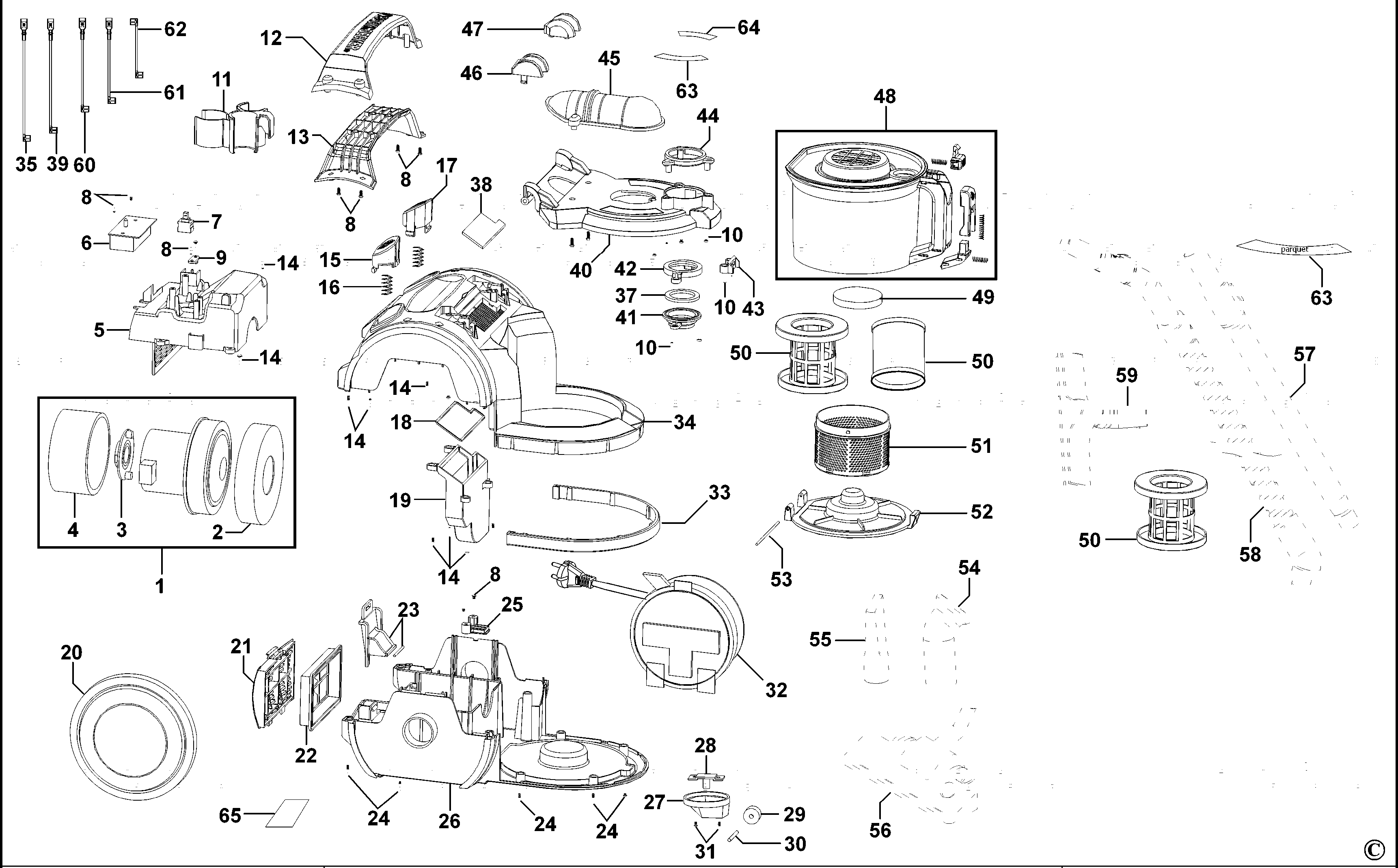

Z-VO1200 ПЫЛЕСОС Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 000000-00 | 1 | БОЛЬШЕ НЕ ВЫПУСКАЕТСЯ | JP | |||
| 2 | 1002249-00 | 1 | УПЛОТНЕНИЕ | JP | |||
| 3 | 1002250-00 | 1 | КОЛПАЧОК | JP | |||
| 4 | 1002251-00 | 1 | ИЗОЛЯТОР | JP | |||
| 5 | 1002252-00 | 1 | КРЫШКА ЭЛЕКТРОДВИГАТЕЛЯ | JP | |||
| 6 | 1002253-00 | 1 | ПЕЧАТНАЯ ПЛАТА | JP | |||
| 7 | 1002254-00 | 1 | ВЫКЛЮЧАТЕЛЬ | JP | |||
| 8 | 1002255-00 | 10 | ВИНТ | 4 X 15mm | JP | ||
| 9 | 1002256-00 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | JP | |||
| 10 | 1002257-00 | 10 | ВИНТ | 4 x 12mm | JP | ||
| 11 | 1002258-00 | 1 | ПАТРОН | JP | |||
| 12 | 1002259-00 | 1 | ВЕРХНЯЯ РУЧКА | Red | JP | ||
| 13 | 1002260-00 | 1 | НИЖНЯЯ РУЧКА | Red | JP | ||
| 14 | 1002261-00 | 16 | ВИНТ | 4 x 10mm | JP | ||
| 15 | 1002262-00 | 1 | ПРИВОД | Red | JP | ||
| 16 | 1002263-00 | 2 | ПРУЖИНА | JP | |||
| 17 | 1002264-00 | 1 | КНОПКА | Red | JP | ||
| 18 | 1002265-00 | 1 | УПЛОТНЕНИЕ | JP | |||
| 19 | 1002266-00 | 1 | РАСПРЕДЕЛИТЕЛЬНАЯ КОРОБКА | JP | |||
| 20 | 000000-00 | 2 | БОЛЬШЕ НЕ ВЫПУСКАЕТСЯ | JP | |||
| 21 | 1002269-00 | 1 | КРЫШКА | Grey | JP | ||
| 22 | 1002870-00 | 1 | ФИЛЬТР | JP | |||
| 23 | 1002271-00 | 1 | СТВОРКА | Grey | JP | ||
| 24 | 1002272-00 | 8 | ВИНТ | 4 x 18mm | JP | ||
| 25 | 1002273-00 | 1 | КРЫШКА | JP | |||
| 26 | 1002274-00 | 1 | ОСНОВА | Grey | JP | ||
| 27 | 1002275-00 | 1 | КОЛЕСО | JP | |||
| 28 | 1002276-00 | 1 | ОПОРА | JP | |||
| 29 | 1002277-00 | 1 | РОЛИК | JP | |||
| 30 | 1002278-00 | 1 | ОСЬ | JP | |||
| 31 | 1002279-00 | 2 | ВИНТ | 4 x 12mm | JP | ||
| 32 | 000000-00 | 1 | БОЛЬШЕ НЕ ВЫПУСКАЕТСЯ | JP | |||
| 33 | 1002282-00 | 1 | ЗАЩИТНЫЙ КОЖУХ | Red | JP | ||
| 34 | 1002283-00 | 1 | КОЖУХ ВЕРХНИЙ | Grey | JP | ||
| 35 | 1002284-00 | 1 | ПРОВОД СИНИЙ | 280mm | JP |  |
|
| 37 | 1002285-00 | 1 | КОЛЬЦО | JP | |||
| 38 | 1002286-00 | 1 | ФИЛЬТР | JP | |
||
| 39 | 1002287-00 | 1 | LEAD BROWN | 240mm | JP | ||
| 40 | 1003214-00 | 1 | РЕМОНТНЫЙ КОМПЛЕКТ | Grey | JP | ||
| 41 | 1002289-00 | 1 | КРЕПЛЕНИЕ | JP | |||
| 42 | 1002290-00 | 1 | ВСТАВКА | JP | |||
| 43 | 1002291-00 | 1 | КРЕПЛЕНИЕ | Red | JP | ||
| 44 | 1002292-00 | 1 | ВСТАВКА | Red | JP | ||
| 45 | 1002293-00 | 1 | КРЫШКА | Red | JP | ||
| 46 | 1002294-00 | 1 | ПЕТЛЯ | LH - Grey | JP | ||
| 47 | 1002295-00 | 1 | ПЕТЛЯ | RH - Grey | JP | ||
| 48 | 1003214-00 | 1 | РЕМОНТНЫЙ КОМПЛЕКТ | Grey | JP | ||
| 49 | 1002297-00 | 1 | ПЕНОМАТЕРИАЛ | JP | |
||
| 50 | 1002298-00 | 1 | ФИЛЬТР | JP | |||
| 51 | 1002300-00 | 1 | КОНТЕЙНЕР | JP | |
||
| 52 | 1002302-00 | 1 | ОСНОВА | JP | |||
| 53 | 1002303-00 | 1 | ВАЛ | JP | |||
| 54 | 1002304-00 | 1 | ЩЁТКА-НАСАДКА | JP | |
||
| 55 | 1002305-00 | 1 | ЩЕЛЕВАЯ НАСАДКА | JP | |||
| 56 | 1002307-00 | 1 | ИНСТРУМЕНТ ДЛЯ ПОЛА | JP | |||
| 57 | 1002308-00 | 1 | ТРУБА ПЫЛЕУДАЛЕНИЯ В СБОРЕ | JP | |
||
| 58 | 000000-00 | 1 | БОЛЬШЕ НЕ ВЫПУСКАЕТСЯ | JP | |||
| 60 | 1002312-00 | 1 | ПРОВОД СИНИЙ | 190mm | JP | ||
| 61 | 1002313-00 | 1 | ПРОВОД СИНИЙ | 180mm | JP | ||
| 62 | 1002314-00 | 1 | LEAD BROWN | 90mm | JP | ||
| 63 | 1002316-00 | 1 | ЭТИКЕТКА | JP | |||
| 65 | 000000-00 | 1 | БОЛЬШЕ НЕ ВЫПУСКАЕТСЯ | JP |
