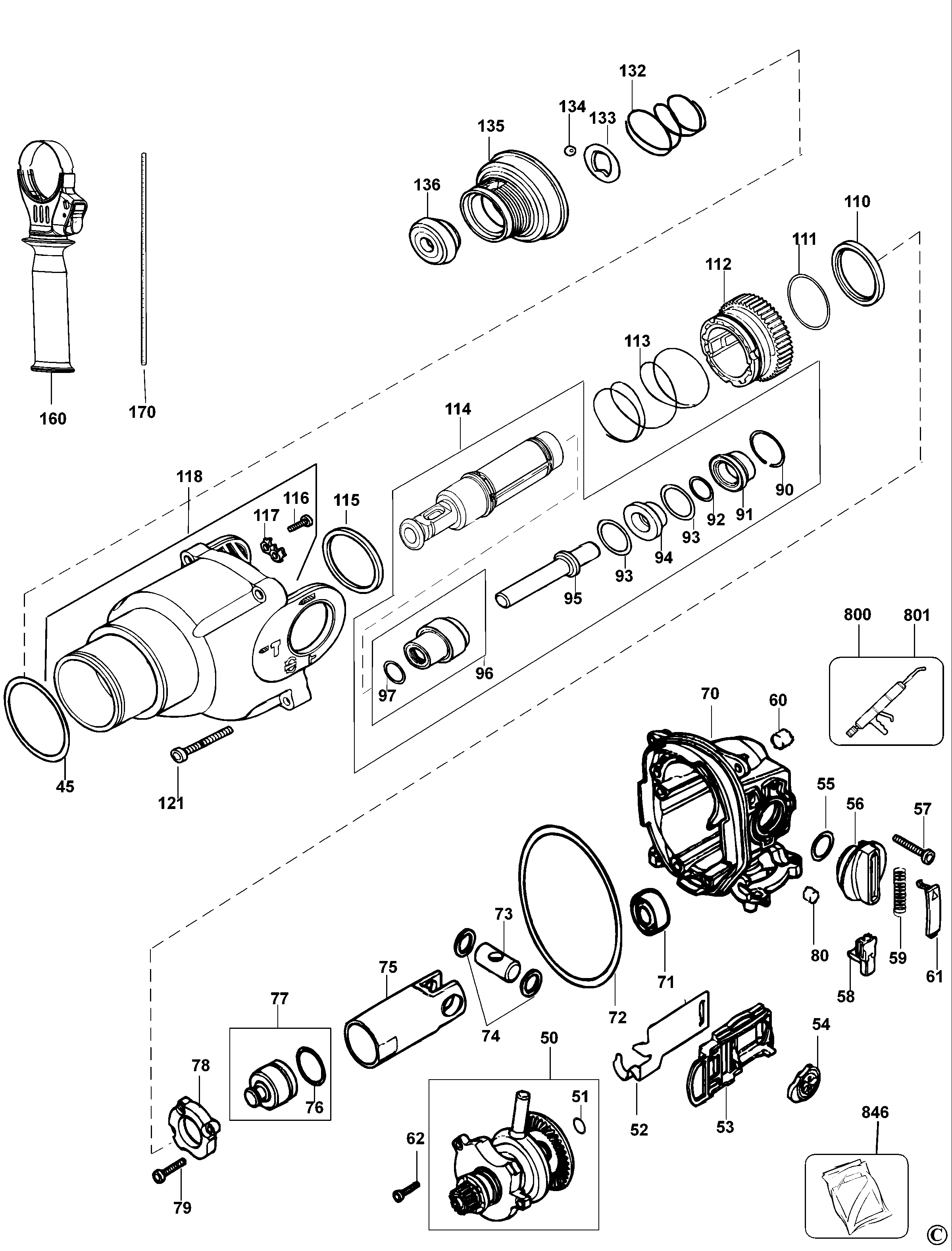

D25303K ПЕРФОРАТОР Type 2 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 584430-00 | 1 | ЯКОРЬ 230В | A9 |  |
||
| 2 | 576690-05 | 1 | СТАТОР 230В | A9 | |
||
| 3 | 583748-08 | 1 | ВЫКЛЮЧАТЕЛЬ | 230v | A9 |  |
|
| 3 | 488779-00 | 1 | ВЫКЛЮЧАТЕЛЬ РЕМНАБОР | A9 | |||
| 4 | 577805-03 | 2 | BRUSH HOLDER 230V | A9 | |
||
| 5 | 584429-00 | 1 | КОМПЛЕКТ ЩЁТОК | 230 VOLT | A9 | |
|
| 6 | 582064-10 | 1 | LEAD VIOLET | A9 | |
||
| 7 | 584090-00 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | A9 | |
||
| 8 | 582319-16 | 1 | КОМПЛЕКТ ПРОВОДОВ | A9 | |||
| 9 | 578222-00 | 1 | ПРОБКА | A9 | |
||
| 10 | 582064-00 | 1 | ПРОВОД КРАСНЫЙ | A9 | |
||
| 11 | 582064-24 | 1 | LEAD WHITE | A9 | |||
| 12 | 582064-06 | 1 | LEAD VIOLET | A9 | |||
| 13 | 582064-02 | 1 | LEAD WHITE | A9 | |
||
| 14 | 582064-07 | 1 | ПРОВОД СИНИЙ | A9 | |
||
| 15 | 582064-05 | 1 | LEAD BLACK | A9 | |||
| 16 | 582064-04 | 1 | ПРОВОД КРАСНЫЙ | With Choke. | A9 | |
|
| 17 | 582064-03 | 1 | LEAD YELLOW | A9 | |
||
| 18 | 930026-01 | 1 | УПОР | A9 | |
||
| 19 | 578218-00 | 1 | ПОЛЗУН | A9 | |
||
| 20 | 578220-00 | 1 | РЫЧАГ | A9 | |
||
| 21 | 870052 | 1 | ВТУЛКА | A9 | |
||
| 22 | 579720-00 | 1 | ВТУЛКА | A9 | |
||
| 23 | 326519-03 | 2 | ВИНТ | A9 | |||
| 24 | 330003-19 | 1 | ПОДШИПНИК | A9 | |
||
| 25 | 330003-64 | 1 | ПОДШИПНИК | A9 | |
||
| 26 | 323534-00 | 1 | РАЗЪЁМ | A9 | |||
| 27 | 584008-00 | 1 | ОПОРА | A9 | |||
| 28 | 582877-00 | 1 | ВСТАВКА | A9 | |
||
| 29 | 584080-00 | 1 | ВСТАВКА | A9 | |||
| 30 | 577986-00 | 1 | КОРПУС | DeWALT | A9 | ||
| 31 | 581808-00 | 1 | ДЕФЛЕКТОР ВЕНТИЛЯТОРА | A9 | |
||
| 32 | 577993-00 | 1 | КОРПУС СТАТОРА | DeWALT | A9 | |
|
| 33 | 584041-00 | 1 | ТОРЦЕВАЯ КРЫШКА В СБОРЕ | A9 | |
||
| 34 | 577987-00 | 1 | КРЫШКА РУЧКИ | A9 | |||
| 35 | 330065-08 | 8 | ВИНТ | M4x18 T20 | A9 | |
|
| 36 | 821070 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | A9 | |
||
| 37 | 330065-13 | 1 | ВИНТ | A9 | |
||
| 39 | 330065-26 | 4 | ВИНТ | A9 | |
||
| 40 | 330065-25 | 2 | ВИНТ | A9 | |
||
| 45 | 577791-00 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | A9 | |
||
| 50 | 584419-00 | 1 | ВНУТРЕННИЙ ВАЛ В СБОРЕ | A9 | |
||
| 51 | 580908-00 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | 7.5x1.0 | A9 | ||
| 52 | 578271-00 | 1 | ПЛАСТИНА | A9 | |
||
| 53 | 579564-00 | 1 | ДЕРЖАТЕЛЬ | A9 | |
||
| 54 | 579552-00 | 1 | ПЕРЕКЛЮЧАТЕЛЬ | A9 | |
||
| 55 | 584638-00 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | A9 | |
||
| 56 | 587269-00 | 1 | РЫЧАГ | A9 | |
||
| 57 | 324007-14 | 1 | ВИНТ | A9 | |
||
| 58 | 579184-00 | 1 | БЛОКИРОВОЧНАЯ КНОПКА | A9 | |||
| 59 | 579179-00 | 1 | ПРУЖИНА | A9 | |
||
| 60 | 582865-00 | 1 | ФИЛЬТР | A9 | |
||
| 61 | 579185-00 | 1 | КРЫШКА | A9 | |
||
| 62 | 583981-00 | 3 | ВИНТ | A9 | |
||
| 70 | 584432-00 | 1 | КОРПУС РЕДУКТОРА В СБОРЕ | A9 | |||
| 71 | 330003-81 | 1 | ПОДШИПНИК | A9 | |
||
| 72 | 578229-00 | 1 | УПЛОТНЕНИЕ | A9 | |
||
| 73 | 577801-00 | 1 | ОПОРА ПОДШИПНИКА | A9 | |
||
| 74 | 577802-00 | 1 | ПРОКЛАДОЧНАЯ ШАЙБА | A9 | |
||
| 75 | 584420-00 | 1 | ПОРШЕНЬ | A9 | |
||
| 76 | 579699-00 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | A9 | |
||
| 77 | 584421-00 | 1 | ПЛУНЖЕР | A9 | |||
| 78 | N042808 | 1 | ВТУЛКА ПОДШИПНИКА | A9 | |
||
| 79 | 324006-15 | 3 | ВИНТ | A9 | |
||
| 80 | 587252-00 | 1 | ФИЛЬТР | A9 | |||
| 90 | 577793-00 | 1 | ЗАЖИМ | A9 | |
||
| 91 | 584426-00 | 1 | ВТУЛКА | A9 | |
||
| 92 | 580990-00 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | A9 | |
||
| 93 | 577135-00 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | A9 | |
||
| 94 | 584425-00 | 1 | АМОРТИЗАТОР | A9 | |
||
| 95 | 584424-00 | 1 | БОЁК | A9 | |
||
| 96 | 584423-00 | 1 | ПОДШИПНИК И УПЛОТНЕНИЕ | A9 | |
||
| 97 | 577139-00 | 1 | УПЛОТНЕНИЕ | A9 | |
||
| 110 | 577797-00 | 1 | ШАЙБА | A9 | |
||
| 111 | 577744-00 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | A9 | |
||
| 112 | 587482-00 | 1 | МУФТА В СБОРЕ | A9 | |
||
| 113 | 579178-00 | 1 | ПРУЖИНА | A9 | |
||
| 114 | 584422-00 | 1 | ЦИЛИНДР В СБОРЕ | A9 | |
||
| 115 | 577814-00 | 1 | ШАЙБА | A9 | |
||
| 116 | 330065-05 | 2 | ВИНТ | A9 | |
||
| 117 | 580291-00 | 1 | БЛОКИРУЮЩЕЕ УСТРОЙСТВО | A9 | |
||
| 118 | 584433-00 | 1 | КОЖУХ В СБОРЕ | A9 | |
||
| 121 | 330065-13 | 4 | ВИНТ | A9 | |
||
| 132 | 871690 | 1 | ПРУЖИНА | A9 | |
||
| 133 | 578387-00 | 1 | ШАЙБА | A9 | |
||
| 134 | 583890-00 | 1 | ШАРИК | A9 | |
||
| 135 | N504215 | 1 | ТРУБА | A9 | |
||
| 136 | 323489-00 | 1 | КОЛПАЧОК | A9 | |
||
| 160 | 589467-00 | 1 | БОКОВАЯ РУЧКА | A9 | |
||
| 170 | 798846-02 | 1 | ОГРАНИЧИТЕЛЬ ГЛУБИНЫ | A9 | |
||
| 800 | 870889-02 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | A9 | |
||
| 801 | 487130-04 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | GLK FLUID 249 NLGI 000 (10G SERVICE) | A9 | |
|
| 821 | 569037-00 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | A9 | |||
| 836 | 559638-99 | 1 | СПЕЦИНСТРУМЕНТ TERMINAL EXTRACTOR | A9 | |||
| 846 | 585146-00 | 1 | НАБОР ДЛЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ 230В | A9 | |
