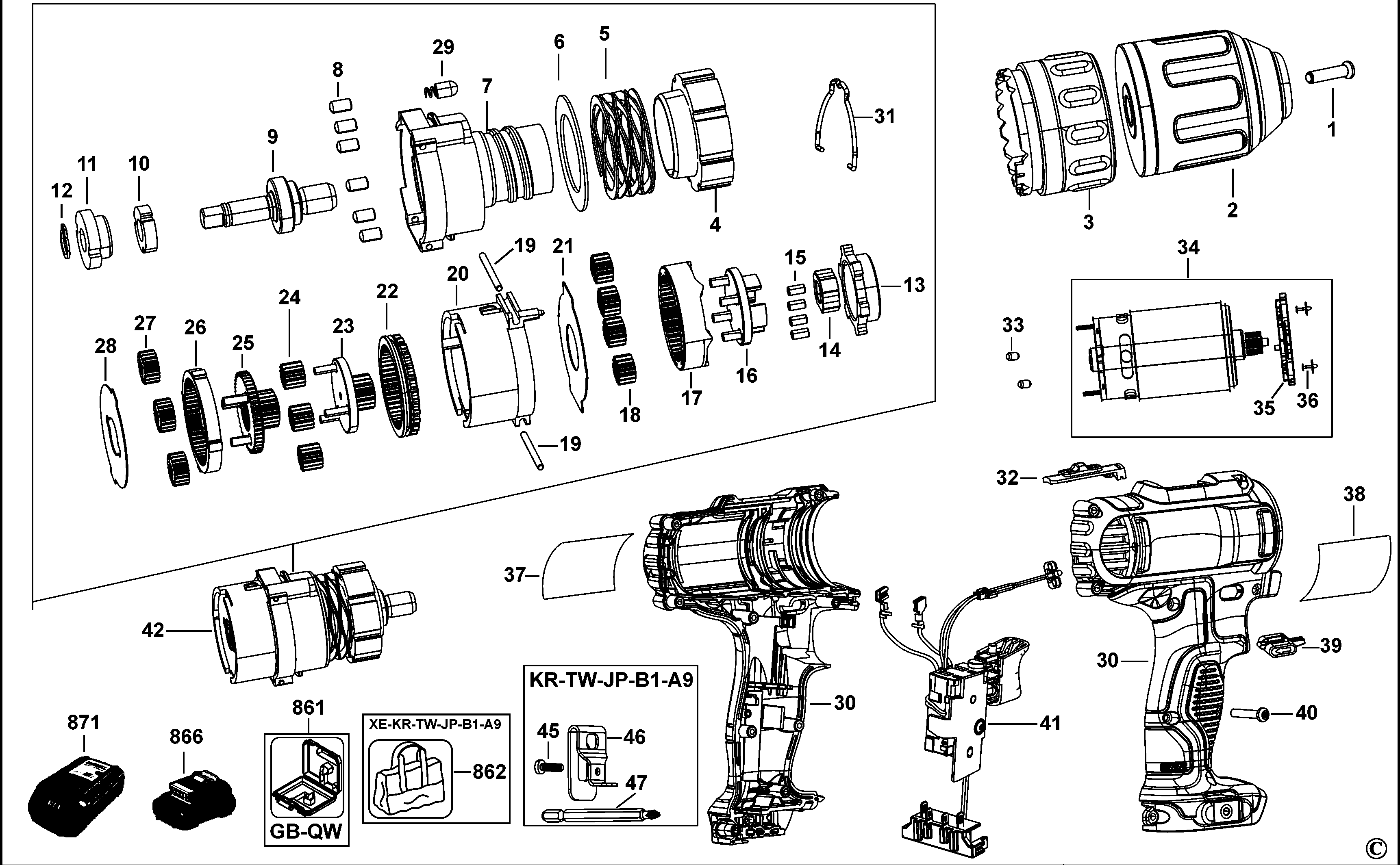

DCD710 АККУМУЛЯТОРНАЯ ДРЕЛЬ Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 149518-01 | 1 | ВИНТ | TW |  |
||
| 2 | N037542 | 1 | БЕСКЛЮЧЕВОЙ ПАТРОН | TW | |||
| 3 | N034293 | 1 | ФЛАНЕЦ | TW |  |
||
| 4 | N032525 | 1 | КРУТЯЩИЙ МОМЕНТ | TW | |
||
| 5 | N032418 | 1 | ПРУЖИНА | TW | |
||
| 6 | N032524 | 1 | ШАЙБА | TW | |
||
| 7 | N032368 | 1 | КОРПУС | TW | |
||
| 8 | N032415 | 6 | PIN.CONICAL | TW | |
||
| 9 | N078596 | 1 | ШПИНДЕЛЬ В СБОРЕ | TW | |
||
| 10 | N043820 | 1 | ВОЙЛОЧНОЕ УПЛОТНЕНИЕ | TW | |
||
| 11 | N032761 | 1 | ВТУЛКА ПОДШИПНИКА | TW | |
||
| 12 | N034090 | 1 | СТОПОРНОЕ ПРИСПОСОБЛЕНИЕ | TW | |
||
| 13 | N032377 | 1 | БЛОКИРУЮЩЕЕ УСТРОЙСТВО | TW | |
||
| 14 | N054706 | 1 | УДАРНЫЙ УЗЕЛ | TW | |
||
| 15 | N042040 | 4 | РОЛИК | TW | |
||
| 16 | N079008 | 1 | ДЕРЖАТЕЛЬ В СБОРЕ | 3RD RED | TW | |
|
| 17 | N079009 | 1 | ШЕСТЕРНЯ | TW | |
||
| 18 | N030759 | 4 | ШЕСТЕРНЯ | TW | |
||
| 19 | N030767 | 2 | ШТИФТ | TW | |
||
| 20 | N030766 | 1 | ЗАДНЯЯ ЧАСТЬ КОЖУХА | TW | |
||
| 21 | N030761 | 1 | ПЛАСТИНА | TW | |
||
| 22 | N079010 | 1 | ШЕСТЕРНЯ | TW | |
||
| 23 | N079016 | 1 | ДЕРЖАТЕЛЬ В СБОРЕ | TW | |
||
| 24 | N030765 | 3 | ШЕСТЕРНЯ | TW | |
||
| 25 | N079017 | 1 | ДЕРЖАТЕЛЬ В СБОРЕ | TW | |
||
| 26 | N079018 | 1 | ШЕСТЕРНЯ | TW | |
||
| 27 | N017243 | 3 | ШЕСТЕРНЯ | TW | |
||
| 28 | N034093 | 1 | ПЛАСТИНА | TW | |
||
| 29 | 326467-00 | 1 | СТОПОР | TW | |
||
| 30 | N031199 | 1 | КОРПУС В КОМПЛЕКТЕ | TW | |
||
| 31 | N037108 | 1 | СТАЛЬНАЯ ПРОВОЛОКА | TW | |
||
| 32 | N037111 | 1 | ПЕРЕКЛЮЧАТЕЛЬ | TW | |
||
| 33 | N031603 | 2 | РЕЗИНА | TW | |
||
| 34 | N446251 | 1 | ЭЛЕКТРОДВИГАТЕЛЬ В СБОРЕ | TW | |||
| 35 | N034382 | 1 | ПЛАСТИНА | TW | |
||
| 36 | 330024-54 | 2 | ВИНТ | TW | |
||
| 37 | N128489 | 1 | ЯРЛЫК ПРОИЗВОДИТЕЛЯ | TW | |
||
| 38 | N522431 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | TW | |||
| 39 | N017247 | 1 | ПРИВОД ВПЕР. / НАЗ. | TW | |
||
| 40 | 682211-00 | 9 | ВИНТ | TW | |
||
| 41 | N075234 | 1 | ВЫКЛЮЧАТЕЛЬ В СБОРЕ | TW | |||
| 42 | N075843 | 1 | РЕДУКТОР В СБОРЕ | TW | |
||
| 45 | N042665 | 1 | ВИНТ | TW | |
||
| 46 | N026657 | 1 | КРЮК | TW | |
||
| 47 | N041367 | 1 | ОТВЁРТКА СО СМЕННЫМИ НАКОНЕЧНИКАМИ | TW | |
||
| 862 | N041318 | 1 | МЕШОК | TW | |||
| 866 | N140056 | 1 | АККУМ. БАТАРЕЯ, 10,8В-1,5А*ч-16,2Вт*ч | TW | |||
| 871 | DCB100 | 1 | ЗАРЯДНОЕ УСТРОЙСТВО 10,8В | 120V | TW |
