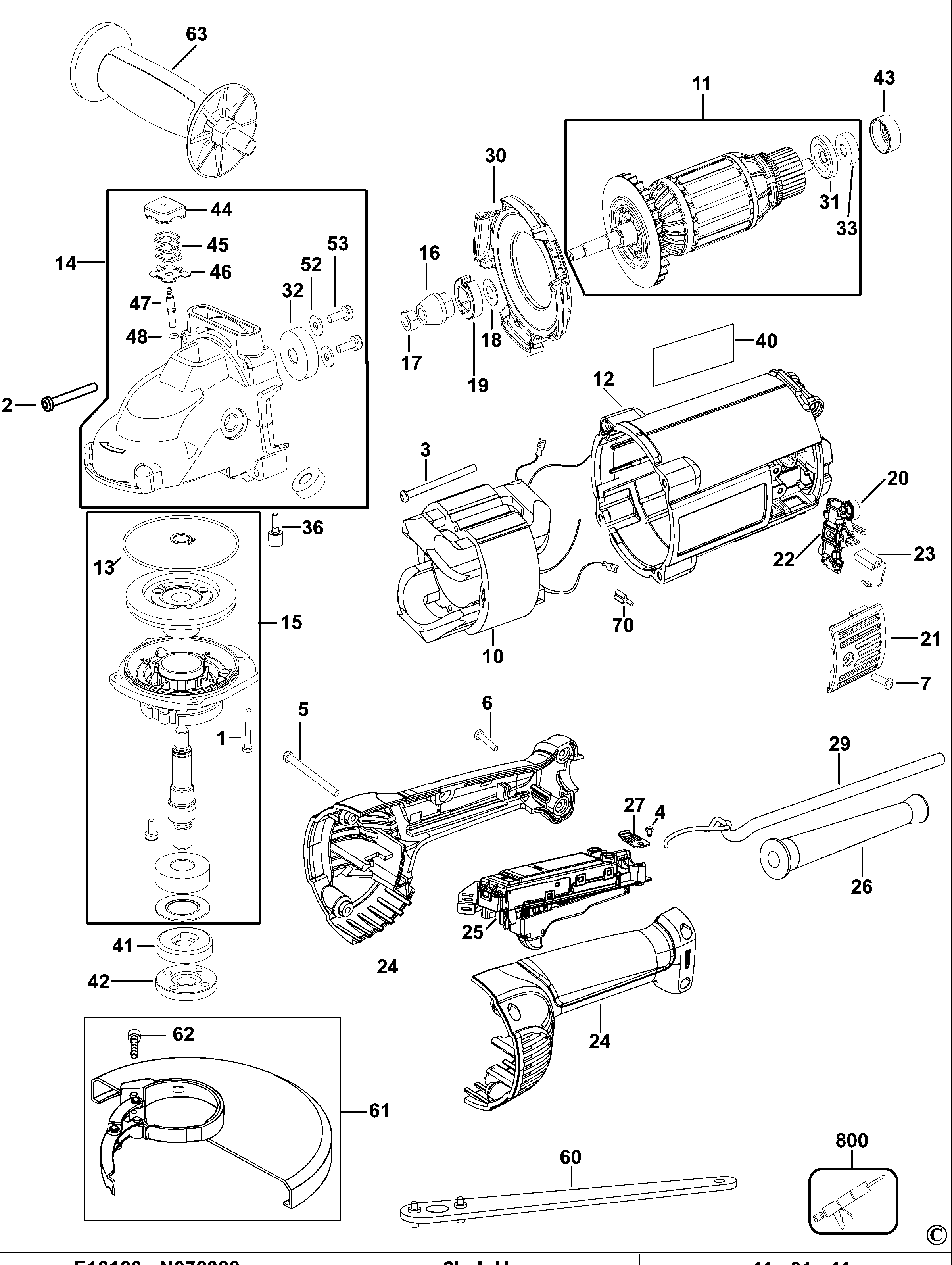

D28498 РУЧНАЯ МАШИНА ДЛЯ ШЛИФОВАНИЯ ПОД УГЛОМ Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 330045-14 | 4 | ВИНТ | RU |  |
||
| 2 | 330019-26 | 4 | ВИНТ | RU | |
||
| 3 | 330019-19 | 2 | ВИНТ | RU | |
||
| 4 | 330019-11 | 2 | ВИНТ | M4.55x13 T20 | RU | |
|
| 5 | 330019-50 | 3 | ВИНТ | M4.55x50 PLASTIC THD FMG | RU | |
|
| 6 | 330019-13 | 3 | ВИНТ | M4X19 T20 | RU | |
|
| 7 | 176951-00 | 2 | ВИНТ | RU | |
||
| 10 | N089614 | 1 | СТАТОР 230В | RU | |
||
| 11 | N403185 | 1 | ЯКОРЬ 230В | 230V | RU | |
|
| 11 | N467980 | 1 | ЯКОРЬ В СБОРЕ | RU | |
||
| 12 | 393239-01 | 1 | КОРПУС СТАТОРА | RU | |
||
| 13 | 397031-00 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | RU | |
||
| 14 | N074214 | 1 | КОРПУС РЕДУКТОРА В СБОРЕ | RU | |
||
| 15 | N074213 | 1 | КРЫШКА КОРПУСА РЕДУКТОРА В СБОРЕ | RU | |
||
| 16 | 629729-00 | 1 | ВЕДУЩАЯ ШЕСТЕРНЯ | RU | |
||
| 17 | 330015-03 | 1 | ГАЙКА | M8x1.25 | RU | |
|
| 18 | 639681-00 | 1 | ШАЙБА | PINION | RU |  |
|
| 19 | 632702-00 | 1 | ФЛАНЕЦ | RU | |
||
| 20 | 609987-00 | 2 | ПРУЖИНА ЩЁТКОДЕРЖАТЕЛЯ | RU | |
||
| 21 | 394387-01 | 2 | КРЫШКА ЩЁТКИ | RU | |
||
| 22 | 617001-00 | 2 | ЩЁТКОДЕРЖАТЕЛЬ В СБОРЕ | RU | |
||
| 23 | 392574-03 | 2 | ЩЁТКА С ОТСТРЕЛОМ | 230 V | RU | |
|
| 24 | N043682 | 1 | РУЧКА В СБОРЕ | RU | |
||
| 25 | N089612 | 1 | ВЫКЛЮЧАТЕЛЬ В СБОРЕ | 230V | RU | |
|
| 26 | 604118-00 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | RU | |
||
| 27 | 398217-00 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | RU | |
||
| 29 | N076636 | 1 | КОМПЛЕКТ ПРОВОДОВ (ЕВРОПА) | QS | RU | |
|
| 30 | 631350-00 | 1 | ОТРАЖАТЕЛЬ | RU | |
||
| 31 | 393238-00 | 1 | ЭКРАН | RU | |
||
| 32 | N389509 | 1 | ПОДШИПНИК | RU | |
||
| 33 | N110359 | 1 | ПОДШИПНИК | RU | |
||
| 33 | N110359 | 1 | ПОДШИПНИК | RU | |
||
| 36 | N033051 | 1 | ВИНТ | RU | |
||
| 40 | N076326 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | QS | PFRU | RU | |
| 40 | N168408 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | RU | LIRU | RU | |
| 41 | 403150-01 | 1 | ВНУТРЕННИЙ ФЛАНЕЦ | RU | |
||
| 42 | 401678-05 | 1 | НАРУЖНЫЙ ФЛАНЕЦ | RU | |
||
| 43 | 609970-00 | 1 | ИЗОЛИРУЮЩАЯ ВТУЛКА | RU | |
||
| 44 | 630553-00 | 1 | КОЛПАЧОК | RU | |
||
| 45 | 638328-00 | 1 | ПРУЖИНА | RU | |
||
| 46 | 635908-00 | 1 | СТОПОРНОЕ ПРИСПОСОБЛЕНИЕ | RU | |
||
| 47 | 634589-00 | 1 | ШТИФТ | RU | |
||
| 48 | 750831 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | RU | |
||
| 52 | 640591-00 | 2 | ШАЙБА | RU | |
||
| 53 | 330045-67 | 2 | ВИНТ | RU | |
||
| 60 | 635261-00 | 1 | РОЖКОВЫЙ ГАЕЧНЫЙ КЛЮЧ | RU | |
||
| 61 | N036837 | 1 | ЗАЩИТНЫЙ КОЖУХ В СБОРЕ | RU | |
||
| 62 | 606863-00 | 1 | ВИНТ | RU | |
||
| 63 | 613777-00 | 1 | БОКОВАЯ РУЧКА | RU | |
||
| 70 | 612273-00 | 2 | КЛЕММА | RU | |
||
| 800 | 583534-00 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | 50 GRAMS - NYE RHEOLUB 380G1 | RU | |
