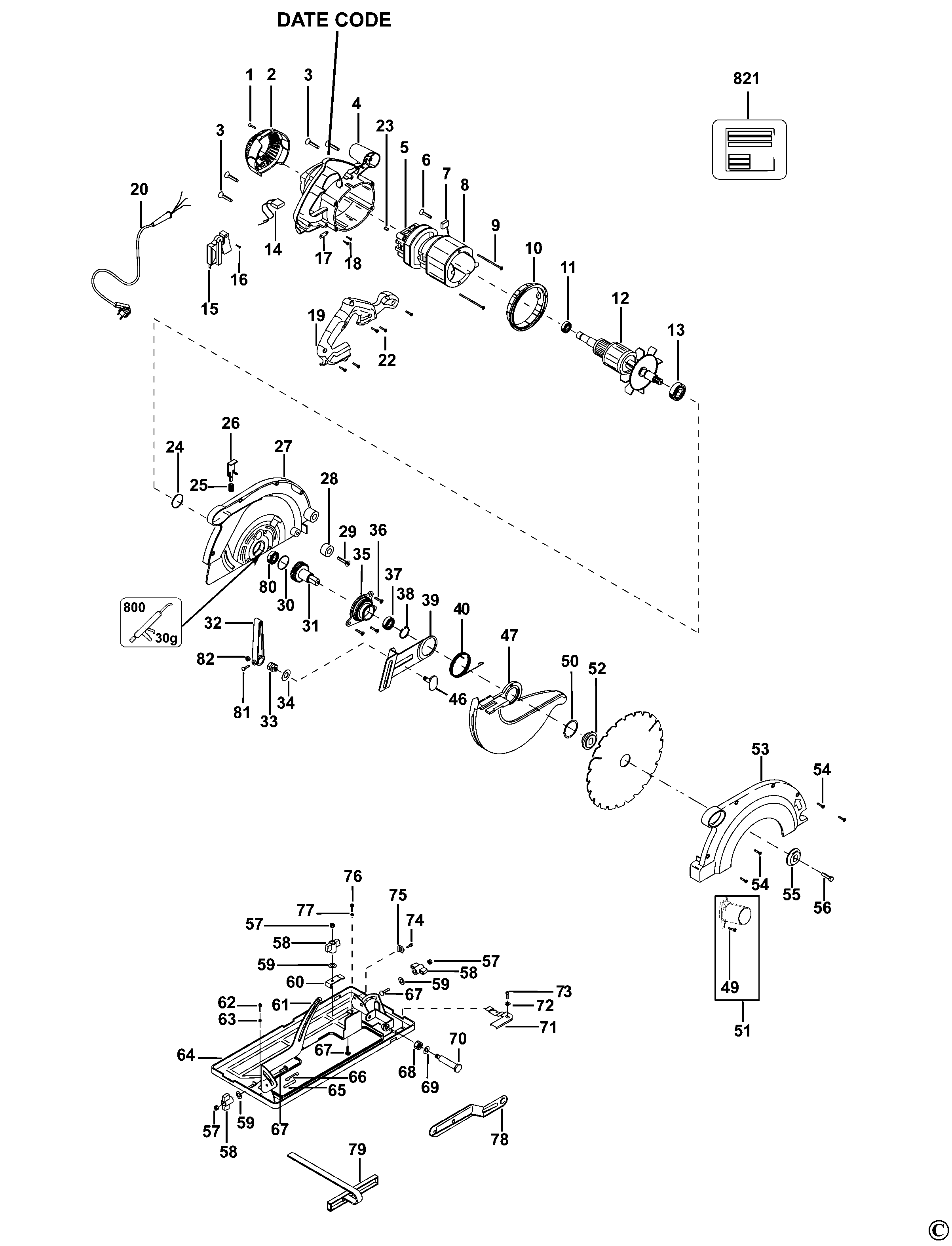

D23700 ДИСКОВАЯ ПИЛА Type 3 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 330019-13 | 2 | ВИНТ | M4X19 T20 | KS |  |
|
| 2 | 391933-00 | 1 | ТОРЦЕВАЯ КРЫШКА | KS | |
||
| 3 | 98094-55 | 4 | ВИНТ | M5 X 55mm T25 | KS | |
|
| 4 | N393404 | 1 | КОРПУС СТАТОРА | KS | |
||
| 5 | N458123 | 1 | КОЛЬЦЕВАЯ ЩЁТОЧНАЯ ТРАВЕРСА | KS | |
||
| 6 | 330019-13 | 2 | ВИНТ | M4X19 T20 | KS | |
|
| 7 | 381028-08 | 2 | ЩЁТКА С ПРОВОДОМ | KS | |
||
| 8 | N503672 | 1 | СТАТОР 230В | KS | |
||
| 9 | 330019-19 | 2 | ВИНТ | KS | |
||
| 10 | 391375-00 | 1 | ДЕФЛЕКТОР ВЕНТИЛЯТОРА | KS | |
||
| 11 | N110359 | 1 | ПОДШИПНИК | KS | |
||
| 11 | N110359 | 1 | ПОДШИПНИК | KS | |
||
| 12 | N394282 | 1 | ЯКОРЬ В СБОРЕ | Inc 11, 13 | KS | |
|
| 13 | 330003-13 | 1 | ПОДШИПНИК | KS | |
||
| 14 | N458817 | 1 | КОНДЕНСАТОР | KS | |
||
| 15 | 625425-00 | 1 | ВЫКЛЮЧАТЕЛЬ | KS | |
||
| 16 | 330013-22 | 1 | ВИНТ | KS | |
||
| 17 | 821070 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | KS | |
||
| 18 | 330013-22 | 2 | ВИНТ | KS | |
||
| 19 | N393405 | 1 | HANDLE | >462014 | KS | |
|
| 19 | N393405 | 1 | HANDLE | <462014 | KS | |
|
| 22 | 330019-13 | 5 | ВИНТ | M4X19 T20 | KS | |
|
| 23 | 145312-00 | 1 | ПРОБКА | KS | |
||
| 24 | 696519-00 | 1 | КОЛЬЦО | KS | |
||
| 25 | 941586-00 | 1 | ПРУЖИНА | KS | |
||
| 26 | 625854-00 | 1 | ЗАЖИМ ШПИНДЕЛЯ | KS | |
||
| 27 | N384927 | 1 | ЗАЩИТНЫЙ КОЖУХ | KS | |
||
| 28 | 146753-00 | 1 | ВТУЛКА | KS | |
||
| 29 | N409486 | 1 | ВИНТ | KS | |
||
| 29 | N409486 | 1 | ВИНТ | KS | |
||
| 30 | 616979-00 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | KS | |
||
| 31 | 869219-05 | 1 | ШПИНДЕЛЬ И ШЕСТЕРНЯ В СБОРЕ | KS | |
||
| 32 | 931460-00 | 1 | РЫЧАГ | KS | |
||
| 33 | 931463-00 | 1 | ГАЙКА | KS | |
||
| 34 | 933168-00 | 2 | ШАЙБА | KS | |
||
| 35 | 625421-00 | 1 | ПЛОСКАЯ КРЫШКА | GEAR | KS | |
|
| 36 | 330045-14 | 3 | ВИНТ | KS | |
||
| 37 | 330003-74 | 1 | ПОДШИПНИК | KS | |
||
| 38 | 629746-00 | 1 | СТОПОРНОЕ КОЛЬЦО | KS | |
||
| 39 | 625427-00 | 1 | УСТАНОВОЧНАЯ ПЛАСТИНА | KS | |
||
| 40 | N388721 | 1 | ПРУЖИНА | <362014 | KS | |
|
| 46 | N008397 | 1 | ВИНТ СПЕЦИАЛЬНЫЙ | KS | |
||
| 47 | N384925 | 1 | НИЖНИЙ ЗАЩИТНЫЙ КОЖУХ | KS | |
||
| 49 | 330045-49 | 2 | ВИНТ | KS | |
||
| 50 | 629745-00 | 1 | СТОПОРНОЕ КОЛЬЦО | KS | |
||
| 51 | N147704 | 1 | АДАПТЕР ПЫЛЕУДАЛЕНИЯ | Inc 49 x 2 | KS | |
|
| 52 | 145442-03 | 1 | ЗАЖИМНАЯ ШАЙБА ВНУТРЕННЯЯ | KS | |
||
| 53 | N013097 | 1 | КРЫШКА КОЖУХА | KS | |
||
| 54 | 330045-15 | 4 | ВИНТ | KS | |
||
| 55 | 145446-00 | 1 | ЗАЖИМНАЯ ШАЙБА ВНЕШНЯЯ | KS | |
||
| 56 | 145344-00 | 1 | ВИНТ СПЕЦИАЛЬНЫЙ | KS | |
||
| 57 | 860083-03 | 3 | ГАЙКА | KS | |
||
| 58 | 931406-00 | 3 | БАРАШКОВАЯ ГАЙКА | KS | |
||
| 59 | 931407-00 | 3 | ШАЙБА | KS | |
||
| 60 | 931484-00 | 1 | ЗАМОК | KS | |
||
| 61 | 933415-00 | 1 | ЗАЩИТНЫЙ КОЖУХ | KS | |
||
| 62 | 860089-18 | 1 | ВИНТ | KS | |
||
| 63 | 930224-00 | 1 | ВИНТ | KS | |
||
| 64 | 626663-00 | 1 | ОПОРНАЯ ПЛИТА | KS | |
||
| 65 | 931420-00 | 1 | ШТИФТ | KS |  |
||
| 66 | 931419-00 | 1 | ШТИФТ | KS | |
||
| 67 | 931405-00 | 3 | ВИНТ | KS | |
||
| 68 | 931449-00 | 1 | ГАЙКА | KS | |
||
| 69 | 933168-00 | 1 | ШАЙБА | KS | |
||
| 70 | 931447-00 | 1 | ШТИФТ | KS | |
||
| 71 | 931408-00 | 1 | УКАЗАТЕЛЬ | KS | |
||
| 72 | 933652-00 | 1 | ШАЙБА | KS | |
||
| 73 | 949894-06 | 1 | ВИНТ | KS | |
||
| 74 | 860089-18 | 1 | ВИНТ | KS | |
||
| 75 | 933410-00 | 1 | ИНДИКАТОР | KS | |
||
| 76 | 860089-18 | 1 | ВИНТ | KS | |
||
| 77 | 930244-00 | 1 | ГАЙКА | KS | |
||
| 78 | 145378-01 | 1 | ГАЕЧНЫЙ КЛЮЧ | KS | |
||
| 79 | 931464-00 | 1 | НАПРАВЛЯЮЩАЯ | KS | |
||
| 80 | 135937-00 | 1 | ПОДШИПНИК | KS | |
||
| 81 | 930224-00 | 1 | ВИНТ | KS | |
||
| 82 | 860083-10 | 1 | ГАЙКА | KS | |
||
| 800 | 5140061-28 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | KS | |
