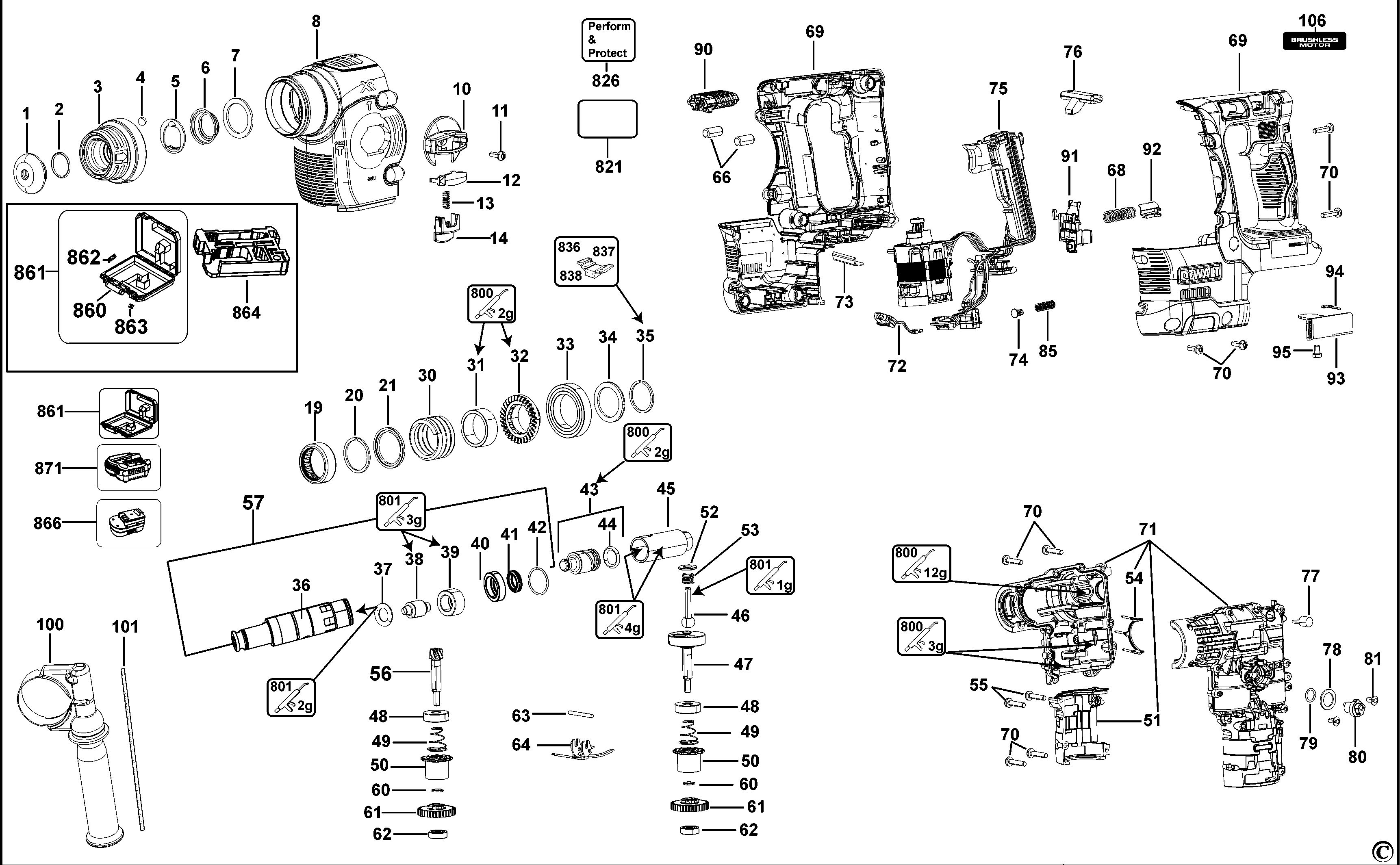

DCH273 КОМБИНИРОВАННЫЙ ПЕРФОРАТОР Type 2 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 323489-00 | 1 | КОЛПАЧОК | TW |  |
||
| 2 | 579212-00 | 1 | КОЛЬЦО | TW | |
||
| 3 | N774198 | 1 | ТРУБА В СБОРЕ | TW |  |
||
| 4 | 583890-00 | 1 | ШАРИК | TW | |
||
| 5 | 578387-00 | 1 | ШАЙБА | TW | |
||
| 6 | 871690 | 1 | ПРУЖИНА | TW | |
||
| 7 | 590306-00 | 1 | ВОЙЛОЧНОЕ УПЛОТНЕНИЕ | TW | |
||
| 8 | N339199 | 1 | КРЫШКА КОРПУСА РЕДУКТОРА | TW | |
||
| 10 | N190510 | 1 | ПЕРЕКЛЮЧАТЕЛЬ | TW | |
||
| 11 | 324006-16 | 1 | ВИНТ | TW | |
||
| 12 | N034134 | 1 | КРЫШКА | TW | |
||
| 13 | N074923 | 1 | ПРУЖИНА | TW | |
||
| 14 | N190511 | 1 | КНОПКА ОТПИРАНИЯ | TW | |
||
| 19 | N149956 | 1 | ИГОЛЬЧАТЫЙ ПОДШИПНИК | TW | |
||
| 20 | 488105-00 | 1 | ЗАЖИМ | TW | |
||
| 21 | N043423 | 1 | ШАЙБА | TW | |
||
| 30 | 589346-00 | 1 | ПРУЖИНА | TW | |
||
| 31 | N410822 | 1 | ВТУЛКА | TW | |
||
| 32 | N383250 | 1 | ШЕСТЕРНЯ И ВЕДУЩАЯ ШЕСТЕРНЯ В СБОРЕ | TW | |
||
| 33 | 479478-00 | 1 | ШАРИКОВЫЙ ПОДШИПНИК | 6906 | TW | |
|
| 34 | N043424 | 1 | ШАЙБА | TW | |
||
| 35 | 488390-00 | 1 | ЗАЖИМ | SW26 1.5mm | TW | |
|
| 36 | N477771 | 1 | ШПИНДЕЛЬ | TW | |
||
| 37 | N394276 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | TW | |
||
| 38 | 492808-00 | 1 | БОЁК | NQCC | TW | |
|
| 39 | N470388 | 1 | НАПРАВЛЯЮЩАЯ ТРУБА | TW | |
||
| 40 | N531681 | 1 | ШАЙБА | TW | |
||
| 41 | 580990-00 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | TW | |
||
| 42 | N294259 | 1 | КОЛЬЦО | TW | |
||
| 43 | N178363 | 1 | ПЛУНЖЕР В СБОРЕ | 19mm; Inc 222+223 | TW | |
|
| 44 | N114827 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | Dynamic 13x3 | TW | |
|
| 45 | 492822-00 | 1 | ПОРШЕНЬ | TW | |
||
| 46 | 492823-00 | 1 | ШАРОВЫЙ ШПИНДЕЛЬ | TW | |
||
| 47 | N288223 | 1 | КОЛЕНЧАТЫЙ ВАЛ | TW | |
||
| 48 | N168103 | 2 | ПОДШИПНИК | TW | |
||
| 49 | N466046 | 1 | ПРУЖИНА СЖАТИЯ | TW | |
||
| 50 | N150085 | 2 | ФЛАНЕЦ | TW | |
||
| 51 | N382169 | 1 | КРЫШКА ЭЛЕКТРОДВИГАТЕЛЯ | TW | |
||
| 52 | N108992 | 1 | ШАЙБА | TW | |
||
| 53 | 490286-00 | 1 | ПРУЖИНА | TW | |
||
| 54 | N323159 | 1 | УПЛОТНЕНИЕ | TW | |
||
| 55 | 330019-81 | 2 | ВИНТ | TW | |
||
| 56 | N383250 | 1 | ШЕСТЕРНЯ И ВЕДУЩАЯ ШЕСТЕРНЯ В СБОРЕ | TW | |
||
| 57 | N719465 | 1 | ШПИНДЕЛЬ В СБОРЕ | Upgrade Kit | TW | |
|
| 60 | 323763-10 | 2 | СТОПОРНОЕ КОЛЬЦО | 8; | TW | |
|
| 61 | N450704 | 2 | ШЕСТЕРНЯ В СБОРЕ | TW | |
||
| 62 | N621023 | 2 | ПОДШИПНИК | TW | |
||
| 63 | 590312-00 | 1 | ШТИФТ | TW | |
||
| 64 | 575022-00 | 1 | ПЛАСТИНА | TW | |
||
| 66 | 575032-00 | 2 | ШТИФТ | TW | |
||
| 68 | N416466 | 1 | ПРУЖИНА | TW | |
||
| 69 | N421939 | 1 | РУЧКА В СБОРЕ | TW | |
||
| 70 | 330019-80 | 24 | ВИНТ | TW | |
||
| 71 | N421951 | 1 | КОРПУС РЕДУКТОРА | Inc 51 | TW | |
|
| 72 | N051450 | 1 | СВЕТОДИОД | TW | |
||
| 73 | N094649 | 1 | ПЛАСТИНА | TW | |
||
| 74 | N122099 | 1 | БЛОК | TW | |
||
| 75 | N463936 | 1 | ЭЛЕКТРОДВИГАТЕЛЬ И ВЫКЛЮЧАТЕЛЬ В СБОРЕ | TW | |
||
| 76 | N072124 | 1 | РЫЧАГ | TW | |
||
| 77 | 582865-00 | 1 | ФИЛЬТР | TW | |
||
| 78 | 1006725-00 | 1 | ПРОКЛАДОЧНАЯ ШАЙБА | 12x18x1.2 | TW | |
|
| 79 | 323711-34 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | TW | |
||
| 80 | 575025-00 | 1 | РЫЧАГ | TW | |
||
| 81 | 330065-04 | 2 | ВИНТ | TW | |
||
| 85 | N119679 | 1 | ПРУЖИНА | TW | |
||
| 90 | N376306 | 1 | ПРУЖИНА В СБОРЕ | TW | |
||
| 91 | N389213 | 1 | ЗАЖИМ | TW | |
||
| 92 | N400088 | 1 | КОЛПАЧОК | TW | |
||
| 93 | N461541 | 1 | КРЮК | Belt | TW | |
|
| 94 | N400082 | 1 | ПРУЖИНА | TW | |
||
| 95 | N400130 | 1 | ВИНТ | M5x8 | TW | |
|
| 100 | N112156 | 1 | РУЧКА БОКОВАЯ В СБОРЕ | TW | |
||
| 101 | N290613 | 1 | ОГРАНИЧИТЕЛЬ ГЛУБИНЫ | TW | |
||
| 106 | N415919 | 1 | ЭТИКЕТКА | 20v Brushless | TW | ||
| 800 | 870889-03 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | RENOLIT PARAGON EP ½ - 20 GRAMS | TW | |
|
| 801 | 487130-04 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | GLK FLUID 249 NLGI 000 (10G SERVICE) | TW | |
|
| 826 | N196274 | 1 | ЭТИКЕТКА | PERFORM & PROTECT | TW | |
|
| 836 | 596005-99 | 1 | СПЕЦИНСТРУМЕНТ CIRCLIP REMOVER | TW | |
||
| 837 | 596006-99 | 1 | СПЕЦИНСТРУМЕНТ CIRCLIP REMOVER | TW | |
||
| 838 | 596007-99 | 1 | СПЕЦИНСТРУМЕНТ CIRCLIP INSERTER | TW | |
||
| 860 | H1400196008 | 1 | HANDLE | TW | |
||
| 861 | 576657-05 | 1 | ЯЩИК ДЛЯ ИНСТРУМЕНТА | TW | |
||
| 862 | H1500082520 | 2 | ФИКСАТОР | TW | |
||
| 863 | P910190 | 2 | ФИКСАТОР | TW | |
||
| 871 | DCB101-NA | 1 | ЗАРЯДНОЕ УСТРОЙСТВО | TW | |||
| 871 | DCB105-KR | 1 | ЗАРЯДНОЕ УСТРОЙСТВО В СБОРЕ | KR | TW |
