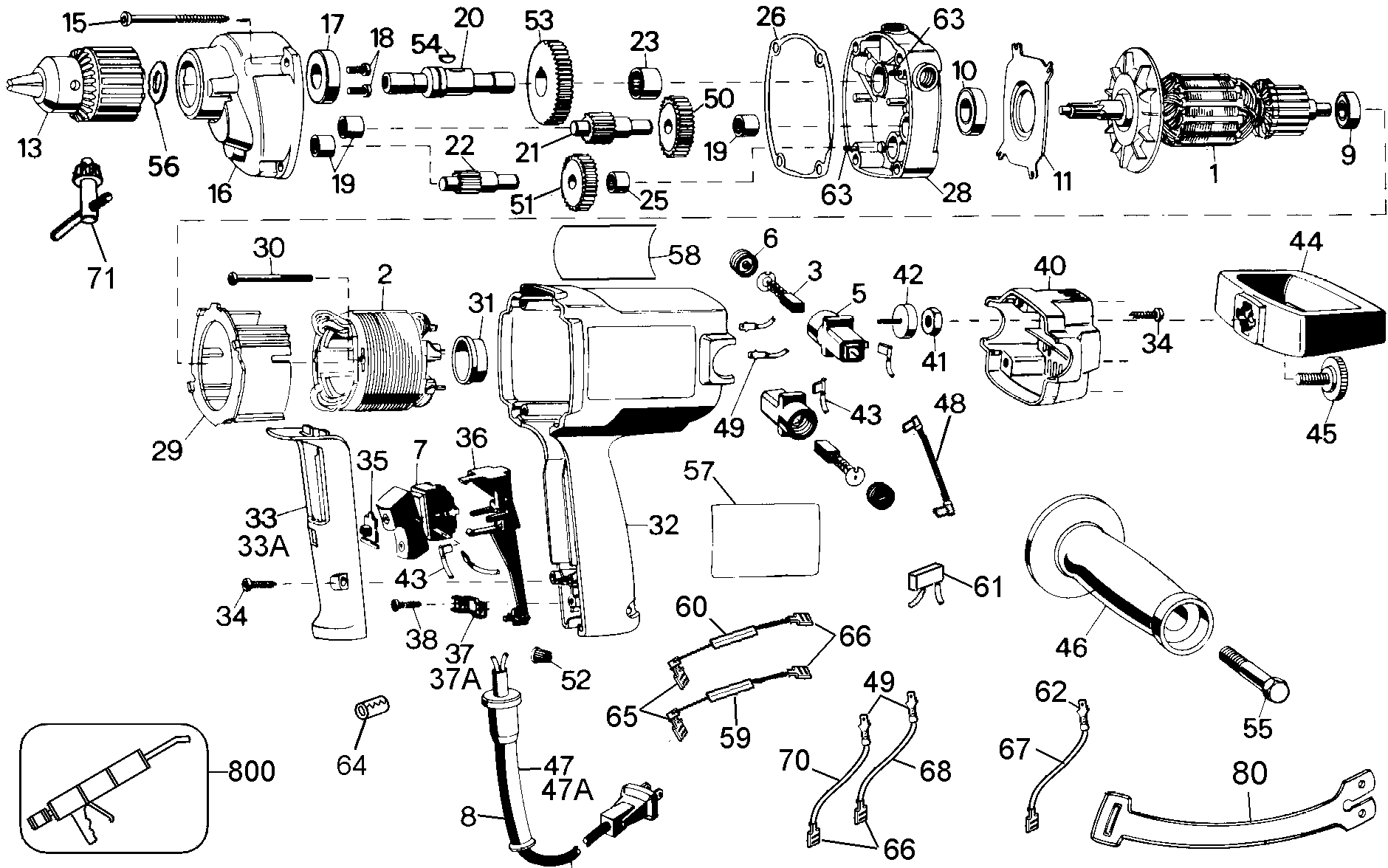

DW130 СМЕСИТЕЛЬ Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 450130-00SV | 1 | ЯКОРЬ И ВЕНТИЛЯТОР | 8 TEETH INC.9-11 | TW | ||
| 2 | 449458-71SV | 1 | СТАТОР | TW | |||
| 3 | 450374-12 | 2 | ЩЁТКА С ПРУЖИНОЙ | TW |  |
||
| 5 | 448083-01 | 2 | ОБОЙМА ЩЁТКОДЕРЖАТЕЛЯ В СБОРЕ | TW | |||
| 6 | 448084-01 | 2 | КОЛПАЧОК ЩЁТКИ | TW | |
||
| 7 | 449524-00 | 1 | ВЫКЛЮЧАТЕЛЬ | NPP | TW | ||
| 8 | 429919-00 | 1 | CORD/13FT/182ST | TW | |||
| 9 | 605040-20 | 1 | ПОДШИПНИК | 12 x 28 x 8mm | TW | |
|
| 10 | 330003-04 | 1 | ПОДШИПНИК | TW | |||
| 11 | 448079-00 | 1 | ПЛАСТИНА | TW | |||
| 13 | 449644-00 | 1 | ЗАЖИМНОЙ ПАТРОН И КЛЮЧ | TW | |||
| 15 | 330019-30 | 4 | ВИНТ | TW | |
||
| 16 | N763396 | 1 | КОРПУС РЕДУКТОРА В СБОРЕ | INC.19 | TW | ||
| 17 | 700964-00 | 1 | ПОДШИПНИК | TW |  |
||
| 18 | 052819-00 | 2 | ВИНТ | TW | |||
| 19 | 330004-02 | 3 | ИГОЛЬЧАТЫЙ ПОДШИПНИК | TW | |
||
| 20 | 133316-01 | 1 | ШПИНДЕЛЬ | 1/2-20TH. | TW | ||
| 21 | 449489-00SV | 1 | ШЕСТЕРНЯ И ШПИНДЕЛЬ | 17/37 TEETH INC.50 | TW | |
|
| 22 | 449486-00SV | 1 | ШЕСТЕРНЯ И ВЕДУЩАЯ ШЕСТЕРНЯ | 13/39TEETH INC.51 | TW | ||
| 23 | 135937-00 | 1 | ПОДШИПНИК | TW | |
||
| 25 | 330004-27 | 1 | ИГОЛЬЧАТЫЙ ПОДШИПНИК | TW | |
||
| 26 | 450485-00 | 1 | ПРОКЛАДКА | TW | |
||
| 28 | 449483-00SV | 1 | COVER-GEAR CASE | INC.23-25 | TW | ||
| 29 | 447786-00 | 1 | ДЕФЛЕКТОР ВЕНТИЛЯТОРА | TW | |
||
| 30 | 330019-18 | 2 | ВИНТ | M4.55 x 50 PLASTIC THD FMG | TW | ||
| 31 | 445217-02 | 1 | ВТУЛКА | TW | |
||
| 32 | 392275-02 | 1 | КОРПУС СТАТОРА | TW | |||
| 33 | 5140004-78 | 1 | КРЫШКА РУЧКИ | TW | |||
| 34 | 330019-13 | 6 | ВИНТ | M4X19 T20 | TW | |
|
| 35 | 449523-00 | 1 | БЛОКИРОВОЧНАЯ КНОПКА | TW | |||
| 36 | 449472-00 | 1 | ДЕРЖАТЕЛЬ ВЫКЛЮЧАТЕЛЯ | TW | |||
| 37 | 86634-00 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | TW | |||
| 38 | 330013-03 | 2 | ВИНТ | TW | |
||
| 40 | 449492-02 | 1 | ТОРЦЕВАЯ КРЫШКА | TW | |||
| 41 | 99371-06 | 1 | ГАЙКА | 5/16-24 | TW | |
|
| 42 | 449700-00 | 1 | КОЛПАЧОК | TW | |||
| 44 | 628037-00 | 1 | HANDLE | TW | |
||
| 45 | 382531-00 | 1 | РУЧКА | TW | |
||
| 46 | 625712-00 | 1 | БОКОВАЯ РУЧКА | TW | |
||
| 47 | 330005-01 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | TW | |||
| 48 | 158491-00 | 1 | ПРОВОД | 6-3/4 INCH BLACK | TW | ||
| 49 | 448172-00 | 2 | КЛЕММА | TW | |||
| 50 | 449490-00 | 1 | ШЕСТЕРНЯ | 37 TEETH | TW | ||
| 51 | 449487-00 | 1 | ШЕСТЕРНЯ | 39 TEETH | TW | ||
| 52 | 32114-00 | 1 | РАЗЪЁМ | TW | |||
| 53 | 400147-00 | 1 | ШЕСТЕРНЯ | 50 TEETH | TW | |
|
| 54 | 007027-00 | 1 | КЛЮЧ | TW | |||
| 55 | 99173-36 | 1 | ВИНТ | TW | |
||
| 56 | 450819-00 | 1 | ШАЙБА | TW | |||
| 57 | 627212-00 | 1 | ЯРЛЫК ПРОИЗВОДИТЕЛЯ | DEWALT | TW | |
|
| 58 | 380599-01 | 1 | ЗАВОДСКАЯ ТАБЛИЧКА | TW | |||
| 62 | 146459-00 | 1 | КЛЕММА | TW | |||
| 63 | 091286-00 | 2 | ШТИФТ | TW | |||
| 64 | 135110-00 | 9 | КЛЕММА | TW | |||
| 71 | 330034-03 | 1 | КЛЮЧ ЗАЖИМНОГО ПАТРОНА | TW | |
||
| 80 | 065288-02 | 1 | ДЕРЖАТЕЛЬ | TW | |
||
| 133 | 5140004-78 | 1 | КРЫШКА РУЧКИ | TW | |||
| 137 | 450877-00 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | TW | |
||
| 147 | 148809-00 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | NPP | TW | |
|
| 800 | 429698-00 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | BD-L 2 | TW | |
