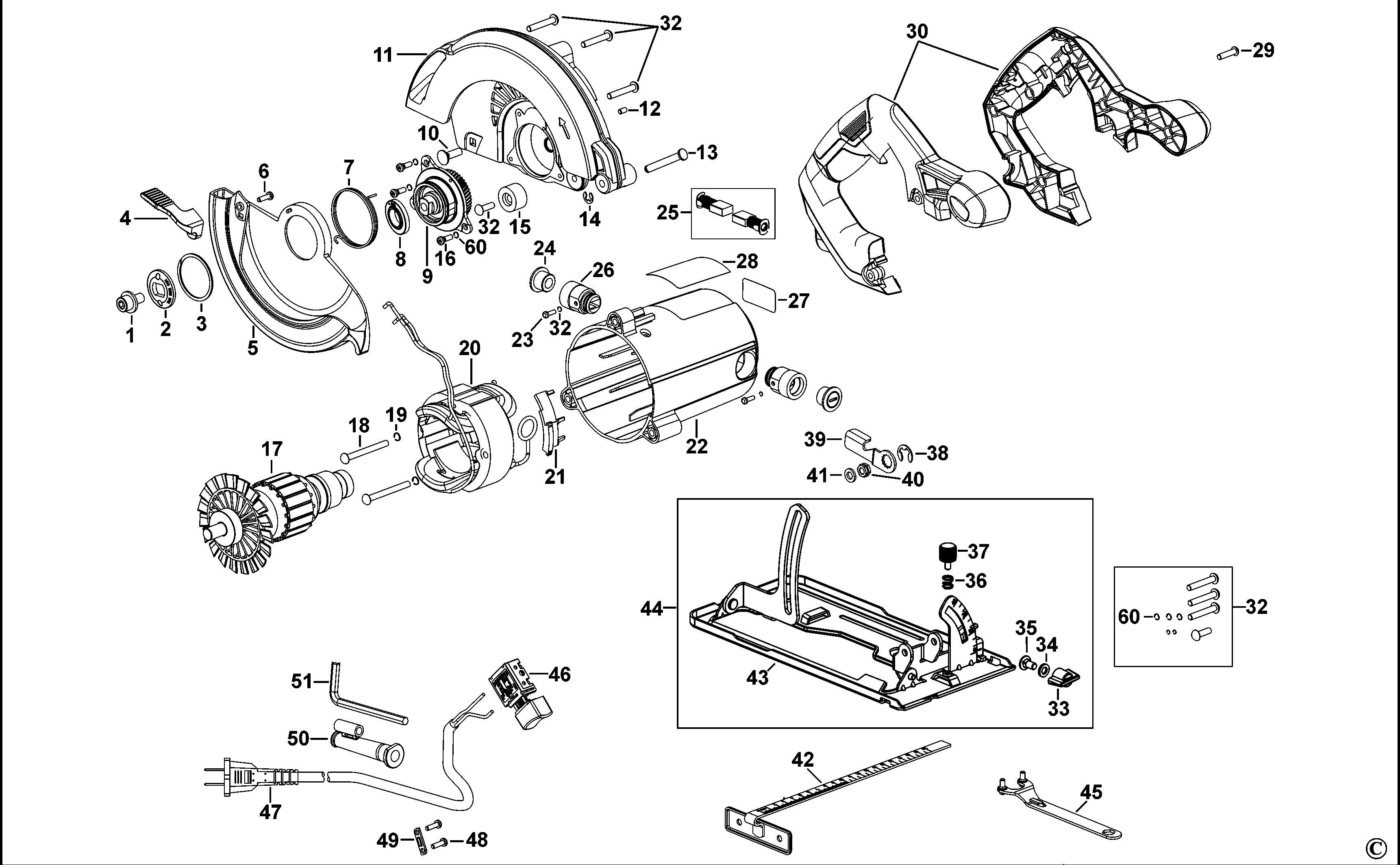

BPSC1607 ДИСКОВАЯ ПИЛА Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 90585850 | 1 | ВИНТ | M8 X 18 | B5 |  |
|
| 2 | 90583637 | 1 | НАРУЖНЫЙ ФЛАНЕЦ | B5 |  |
||
| 3 | 90568898 | 1 | СТОПОРНОЕ ПРИСПОСОБЛЕНИЕ | B5 | |
||
| 4 | 90570231 | 1 | РЫЧАГ | B5 | |
||
| 5 | 90568775 | 1 | НИЖНИЙ ЗАЩИТНЫЙ КОЖУХ | B5 | |
||
| 6 | 370748 | 1 | ВИНТ | B5 | |
||
| 7 | 90568897 | 1 | ПРУЖИНА | B5 | |
||
| 8 | 90583770 | 1 | ВНУТРЕННИЙ ФЛАНЕЦ | B5 | |
||
| 9 | 90582910 | 1 | ШПИНДЕЛЬ И ШЕСТЕРНЯ В СБОРЕ | B5 | |
||
| 10 | 90569114 | 1 | БОЛТ | B5 | |
||
| 11 | 90613159 | 1 | КОРПУС РЕДУКТОРА В СБОРЕ | B5 | |
||
| 12 | 90574987 | 1 | ПРОБКА | B5 | |
||
| 13 | 90578341 | 1 | ШТИФТ | B5 | |
||
| 14 | 90578384 | 1 | СТОПОРНОЕ ПРИСПОСОБЛЕНИЕ | B5 | |
||
| 15 | 90569118 | 1 | УПОР | B5 | |
||
| 16 | 330024-06 | 3 | ВИНТ | B5 | |
||
| 17 | 90586786 | 1 | ЯКОРЬ 230В | B5 | |
||
| 18 | 330019-17 | 2 | ВИНТ | B5 | |
||
| 19 | 488808-00 | 2 | СТОПОРНАЯ ШАЙБА | BDMS200 | B5 | |
|
| 20 | 90586788 | 1 | СТАТОР В СБОРЕ 230В | B5 | |
||
| 21 | 90573393 | 1 | СТОПОРНОЕ ПРИСПОСОБЛЕНИЕ | B5 | |
||
| 22 | 90568779N | 1 | КОРПУС СТАТОРА | B5 | |
||
| 23 | 330019-41 | 2 | ВИНТ | B5 | |
||
| 24 | 90568789 | 2 | КОЛПАЧОК ЩЁТКИ | B5 | |
||
| 25 | 90586485 | 1 | ПАРА ЩЁТОК 230В | B5 | |
||
| 26 | 90568788 | 2 | ЩЁТКОДЕРЖАТЕЛЬ | B5 | |
||
| 27 | 90613065 | 1 | ЯРЛЫК ПРОИЗВОДИТЕЛЯ | B5 | |
||
| 28 | 90613123 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | B5 | |
||
| 29 | 90579269 | 6 | ВИНТ | 3.75 X 17 | B5 | |
|
| 30 | 90568777 | 1 | РУЧКА В СБОРЕ | B5 | |||
| 32 | 90586677 | 1 | КОМПЛЕКТ ДЕТАЛЕЙ | B5 | |
||
| 33 | 90568910 | 1 | БАРАШКОВАЯ ГАЙКА | B5 | |
||
| 34 | 90580384 | 1 | ШАЙБА | B5 | |
||
| 35 | 90568912 | 1 | БОЛТ | B5 | |
||
| 36 | 90568918 | 1 | ПРУЖИНА | B5 | |
||
| 37 | 90568917 | 1 | ВИНТ | B5 | |
||
| 38 | 90578352 | 1 | СТОПОРНОЕ ПРИСПОСОБЛЕНИЕ | B5 | |
||
| 39 | 90569116 | 1 | РЫЧАГ | B5 | |
||
| 40 | 90569115 | 1 | КОНТРГАЙКА | B5 | |
||
| 41 | 90580384 | 1 | ШАЙБА | B5 | |
||
| 42 | 90568785 | 1 | НАПРАВЛЯЮЩАЯ | B5 | |
||
| 43 | 90586676 | 1 | БАШМАК | B5 | |
||
| 44 | 90586484 | 1 | БАШМАК В СБОРЕ | B5 | |
||
| 45 | 90585849 | 1 | РОЖКОВЫЙ ГАЕЧНЫЙ КЛЮЧ | B5 | |
||
| 46 | 90595774 | 1 | ВЫКЛЮЧАТЕЛЬ В СБОРЕ | B5 | |
||
| 47 | 90578997-51 | 1 | КОМПЛЕКТ ПРОВОДОВ | B5 | |
||
| 48 | 370748 | 2 | ВИНТ | B5 | |
||
| 49 | 329301-00 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | B5 | |
||
| 50 | 90568797 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | B5 | |
||
| 51 | 90579371 | 1 | ШЕСТИГРАННЫЙ КЛЮЧ | B5 | |
||
| 60 | 569639-00 | 3 | ПРУЖИННАЯ ШАЙБА | B5 | |
