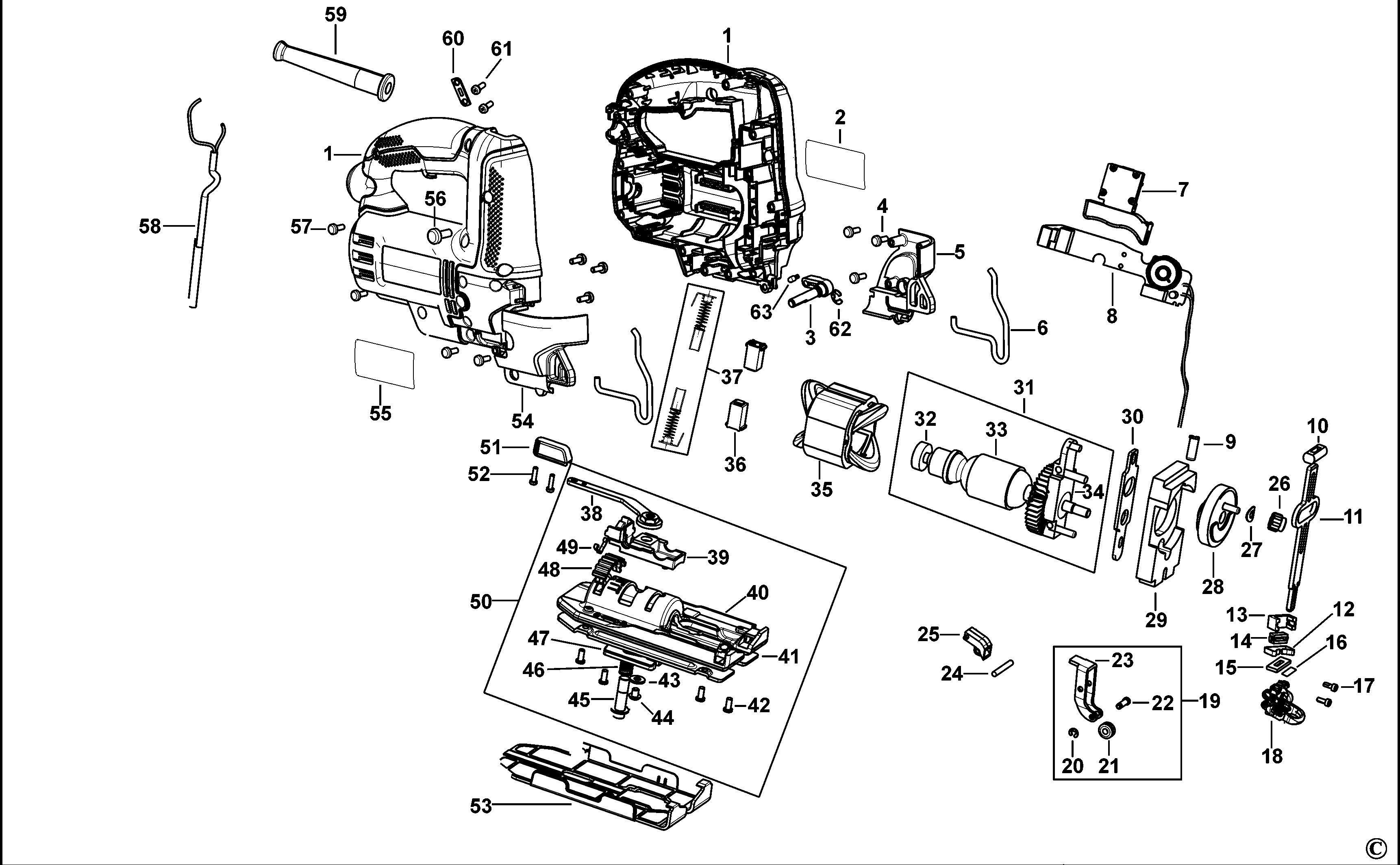

STEL345 ЛОБЗИК Type 2 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 90577231-01 | 1 | КОРПУС В КОМПЛЕКТЕ | KR |  |
||
| 2 | 90575007 | 1 | ЯРЛЫК ПРОИЗВОДИТЕЛЯ | KR | |||
| 3 | 90542575 | 1 | РЕГУЛЯТОР ЧАСТОТЫ ВРАЩЕНИЯ | KR | |
||
| 4 | 330045-05 | 6 | ВИНТ | KR |  |
||
| 5 | 90542578 | 1 | КРЫШКА | KR | |
||
| 6 | 90542586 | 2 | ЗАЩИТНЫЙ КОЖУХ | KR | |
||
| 7 | 90532017 | 1 | ВЫКЛЮЧАТЕЛЬ В СБОРЕ | KR | |
||
| 8 | 90577479-01 | 1 | ПЕЧАТНАЯ ПЛАТА В СБОРЕ | 60Hz | KR | ||
| 9 | 90531500 | 1 | КРЫШКА | KR | |
||
| 10 | 810893 | 1 | ПОДШИПНИК | KR | |
||
| 11 | 90516206 | 1 | ВАЛ В СБОРЕ | KR | |
||
| 12 | 582720-00 | 1 | ПРУЖИНА | KR | |
||
| 13 | 795645 | 1 | ДЕРЖАТЕЛЬ | KR | |
||
| 14 | 582719-00 | 1 | ПОДШИПНИК | KR | |
||
| 15 | 90532150 | 1 | ВОЙЛОЧНОЕ УПЛОТНЕНИЕ | KR | |
||
| 16 | 582948-00 | 1 | ПЛАСТИНА | KR | |
||
| 17 | 583173-00 | 2 | ВИНТ | KR | |
||
| 18 | 90563039 | 1 | ЗАЖИМ РЕЖУЩЕГО ДИСКА | KR | |
||
| 19 | 90544019 | 1 | ОПОРА РЕЖУЩЕГО ДИСКА В СБОРЕ | KR | |
||
| 20 | 587375-00 | 1 | СТОПОРНОЕ КОЛЬЦО | KR | |
||
| 21 | 90514422 | 1 | РОЛИК | KR | |
||
| 22 | 90542637 | 1 | ШТИФТ | KR | |
||
| 23 | 90542582 | 1 | КРИВОШИП | KR | |
||
| 24 | 90542862 | 1 | ШТИФТ | KR | |
||
| 25 | 90542580 | 1 | КАНАЛ УДАЛЕНИЯ ПЫЛИ | KR | |
||
| 26 | 90542604 | 1 | ВЕДУЩИЙ РОЛИК | KR | |
||
| 27 | 823954 | 1 | ШАЙБА | KR | |
||
| 28 | 90583669 | 1 | ШЕСТЕРНЯ В СБОРЕ | KR | |
||
| 29 | 90516114 | 1 | БАЛАНСИРОВОЧНЫЙ ГРУЗ | KR | |
||
| 30 | 90542634 | 1 | ВИЛКА | KR | |
||
| 31 | 90583279 | 1 | ЯКОРЬ В СБОРЕ | KR | |||
| 32 | 574853-08 | 1 | ПОДШИПНИК | KR | |
||
| 33 | 90582377 | 1 | ЯКОРЬ В СБОРЕ | KR | |
||
| 34 | 90517317 | 1 | ПЛАСТИНА В СБОРЕ | KR | |||
| 35 | 90582376 | 1 | СТАТОР | KR | |
||
| 36 | 582696-00 | 2 | ОБОЙМА ЩЁТКОДЕРЖАТЕЛЯ | KR | |
||
| 37 | 90554571 | 1 | ПАРА ЩЁТОК | KR | |||
| 38 | 90542878 | 1 | РЫЧАГ В СБОРЕ | KR | |||
| 39 | 90542579 | 1 | БЛОК | KR | |||
| 40 | 90542990 | 1 | БАШМАК | KR | |||
| 41 | 90542991 | 1 | ПЛАСТИНА | KR | |||
| 42 | 90544688 | 4 | ВИНТ | KR | |||
| 43 | 90514216 | 1 | ШАЙБА | KR | |
||
| 44 | 582827-00 | 1 | БОЛТ | KR | |
||
| 45 | 90514219 | 1 | БОЛТ | KR | |
||
| 46 | 90547708 | 1 | ПРУЖИНА | KR | |||
| 47 | 90542581 | 1 | ПЛАСТИНА | KR | |||
| 48 | 90542574 | 1 | ВСТАВКА | KR | |||
| 49 | 90521871 | 1 | ПРУЖИНА | KR | |
||
| 50 | 90544022 | 1 | БАШМАК В СБОРЕ | KR | |
||
| 51 | 90542573 | 1 | HANDLE | KR | |
||
| 52 | 330019-28 | 2 | ВИНТ | KR | |
||
| 53 | 90542992 | 1 | ОПОРНАЯ ПЛИТА | KR | |
||
| 54 | 90542577 | 1 | КРЫШКА | KR | |
||
| 55 | 90607040 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | KR | |||
| 56 | 330019-16 | 2 | ВИНТ | KR | |
||
| 57 | 330019-13 | 9 | ВИНТ | M4X19 T20 | KR | |
|
| 58 | 90579000-04 | 1 | КОМПЛЕКТ ПРОВОДОВ | KR | |
||
| 59 | 330005-01 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | KR | |||
| 60 | 329301-00 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | KR | |
||
| 61 | 370748 | 2 | ВИНТ | KR | |
||
| 62 | 90544008 | 1 | СТОПОРНОЕ ПРИСПОСОБЛЕНИЕ | KR | |
||
| 63 | N403227 | 1 | СТОПОР | KR | |
||
| 63 | N403227 | 1 | СТОПОР | KR | |
