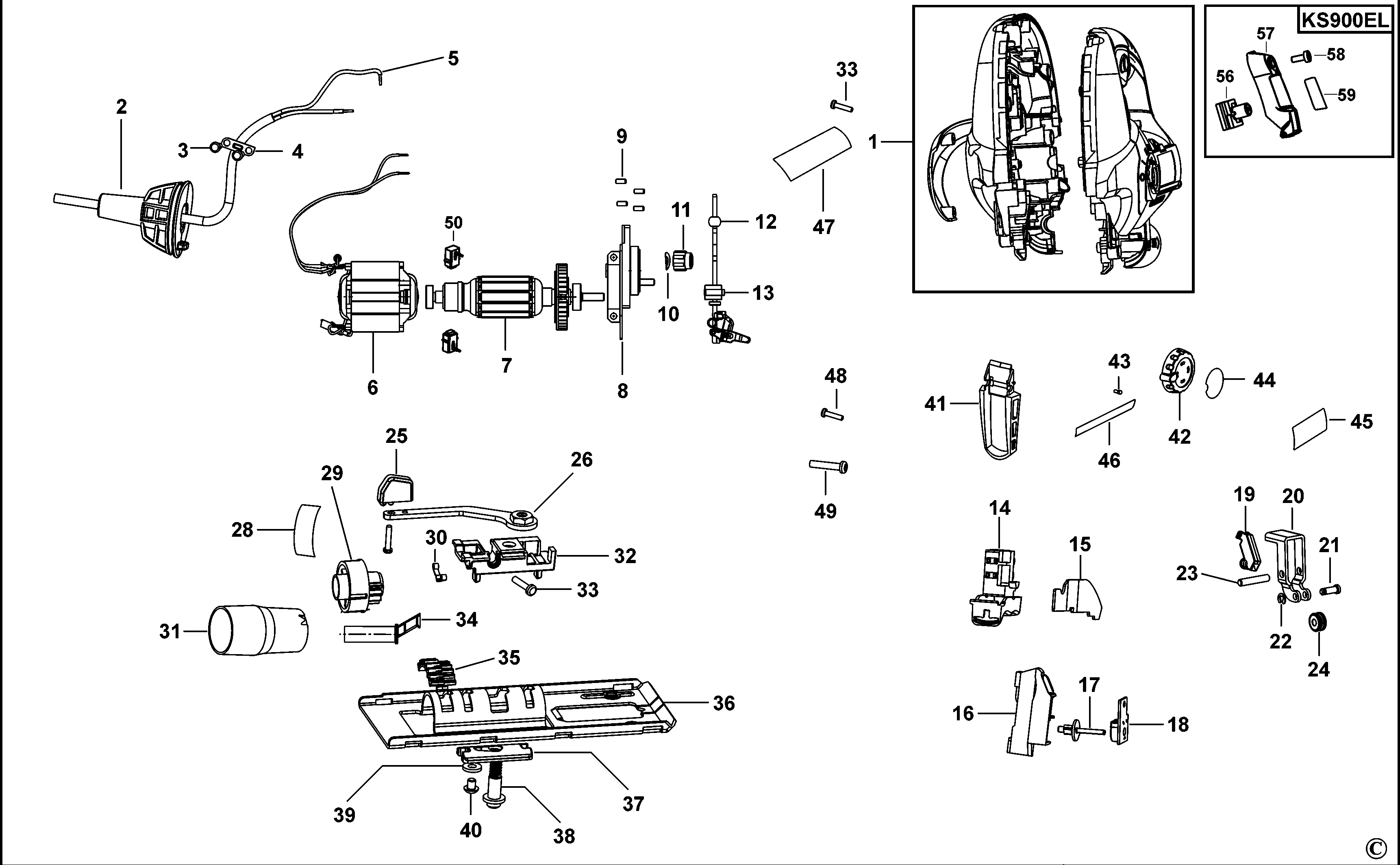

KS900E(K) JIGSAW Type 1 | Drawings

Documents

Item No.	Product Number	Qty Per	Product Description	General Description	Other Info	Markets
1	90532014	1	CLAMSHELL SET			XE
2	90514628	1	CORD PROTECTOR			XE
3	370748	2	SCREW			XE
4	329301-00	1	CORD CLAMP			XE
5	90539791	1	CORDSET			XE
6	90530315	1	FIELD SA 230V			XE
7	90530307	1	ARMATURE SA	230 V		XE
8	90532016	1	TRANSMISSION SA			XE
9	90517281	4	PIN			XE
10	823954	1	WASHER			XE
11	795688-00	1	ROLLER			XE
12	810893	1	BEARING			XE
13	90517289	1	SHAFT SA			XE
14	90532017	1	SWITCH SA			XE
15	90532011	1	PCB SA			XE
16	90514323	1	SUPPORT			XE
17	90514375	1	CAM			XE
18	90514354	1	PLATE THRUST			XE
19	90514324	1	DUST PORT			XE
20	90545786	1	ROLLER SA		Inc items 21+22+24	XE
21	90570680	1	SUPPORT SA			XE
22	587375-00	1	LOCKING RING			XE
23	90514424	1	PIN			XE
24	90514422	1	ROLLER			XE
25	90514276	1	HANDLE			XE
26	90529814	1	LEVER SA			XE
28	90520107	1	LABEL			XE
29	90514273	1	INDICATOR			XE
30	90521871	1	SPRING			XE
31	90530405	1	VACUUM ADAPTOR			XE
32	90513842	1	BLOCK			XE
33	330019-13	9	SCREW	M4X19 T20		XE
35	90514228	1	INSERT			XE
36	90532032	1	SHOE SA			XE
37	90513772	1	PLATE LOCK			XE
38	90514219	1	BOLT			XE
39	90514216	1	WASHER			XE
40	582827-00	1	BOLT			XE
42	90530393	1	KNOB			XE
43	N403227	1	DETENT			XE
44	90521787	1	LABEL			XE
45	90521533	1	BRAND LABEL			XE
46	90520273	1	LABEL PIVOT			XE
47	90541261	1	RATING PLATE			XE
48	330019-00	2	SCREW	M3x16 T10 PLASTITE		XE
49	330019-17	2	SCREW			XE
50	90549938	2	BRUSHBOX SA			XE
