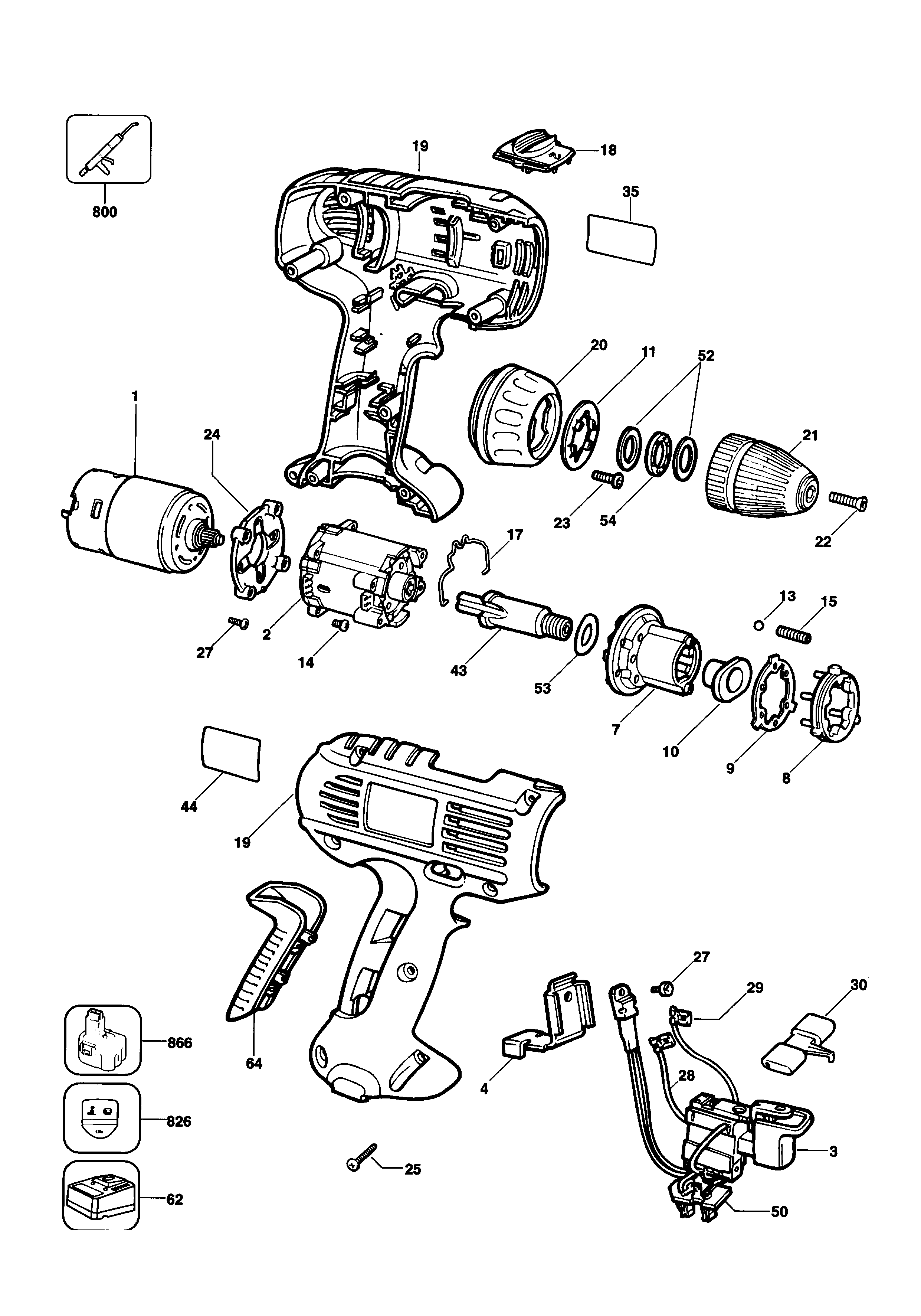

DW921K 充電式電鑽 Type 1 | 分解圖
文件資料
零件清單
保存PDF
全頁瀏覽
| 件號. | 產品型號 | 數量 | 品名 | 一般說明 | 其他資訊 | 市場 | 產品狀態 |
|---|---|---|---|---|---|---|---|
| 1 | 807721-01 | 1 | 馬達和小齒輪 | TW | |||
| 2 | 807690 | 1 | 齒輪箱 | TW | |||
| 3 | 371189-00 | 1 | 開關分裝配件 | TW | |||
| 4 | 371098 | 1 | 散熱器 | TW | |||
| 7 | 807481 | 1 | 外殼 | TW | |||
| 8 | 807476-01 | 1 | 支架 | TW | |||
| 9 | 807477 | 1 | 檔板 | TW | |||
| 10 | 812973 | 1 | 軸承 | TW | |||
| 11 | 807483 | 1 | 檔板 | TW | |||
| 13 | 386690-00 | 1 | 鋼珠 | STEEL, 5MM | TW | ||
| 14 | 798486 | 4 | 螺絲 | TW | |||
| 15 | 798707 | 6 | 彈簧 | TW | |||
| 17 | 799024 | 1 | 彈簧 | TW | |||
| 18 | 799025-04 | 1 | 滑塊 | TW | |||
| 19 | 371079-02 | 1 | 外殼 | TW | |||
| 20 | 807478 | 1 | 環 | TW | |||
| 21 | 798723-18 | 1 | 免鑰匙夾頭 | TW | |||
| 22 | 805434 | 1 | 特殊螺絲 | TW | |||
| 23 | 733886 | 6 | 螺絲 | TW | |||
| 24 | 371192-01 | 1 | 適配器分裝配件 | TW | |||
| 25 | 747329 | 7 | 螺絲 | TW | |||
| 27 | 808821 | 3 | 螺絲 | FROM DC 9649 | TW | ||
| 27 | 798783 | 3 | 螺絲 | UPTO DC 9648 | TW | ||
| 28 | 372193 | 1 | LEAD BLACK | TW | |||
| 29 | 372192 | 1 | LEAD RED | TW | |||
| 30 | 807706 | 1 | 滑塊 | TW | |||
| 35 | 371076-01 | 1 | 商標 | TW | |||
| 43 | 807482 | 1 | 主軸 總成 | TW | |||
| 50 | 372210 | 1 | 連接頭 | TW | |||
| 52 | 807479 | 2 | 華司襯墊 | TW | |||
| 53 | 807496 | 1 | 彈簧墊片圈 | TW | |||
| 54 | 859441 | 1 | 軸承 | TW | |||
| 62 | DE9116 | 1 | 7.2V - 18V 充電器 | Ni-Cad - NiMH - 1 hr | TW | ||
| 800 | 808386-00 | 1 | 潤滑油 | MOLYKOTE G68 100GMS | TW | ||
| 826 | 807085-14 | 1 | 標籤 | TW | |||
| 866 | DE9061 | 1 | 電池9.6V-2.0AH | Ni-Cad | TW |
