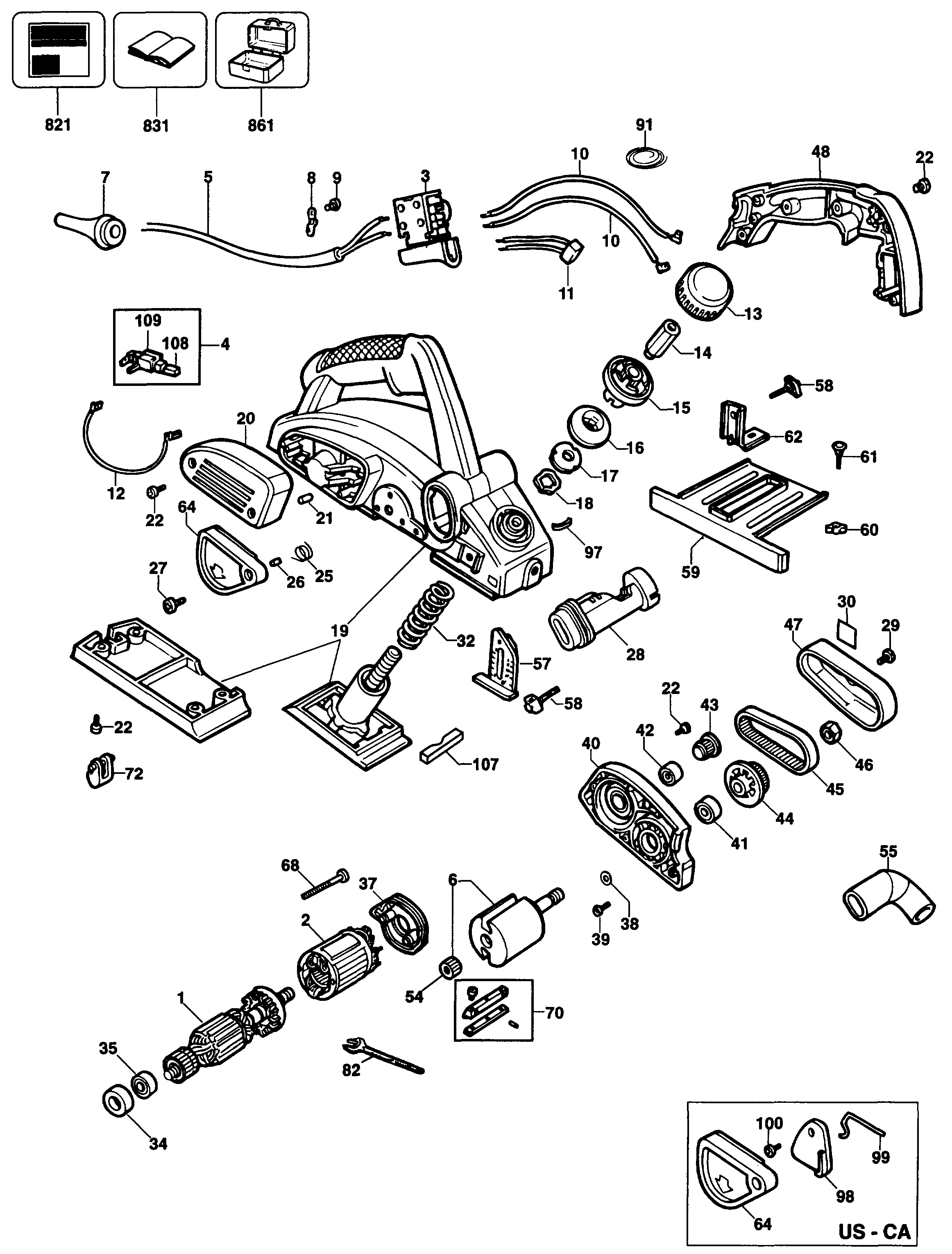

DW678 刨床 Type 1 | 分解圖
文件資料
零件清單
保存PDF
全頁瀏覽
| 件號. | 產品型號 | 數量 | 品名 | 一般說明 | 其他資訊 | 市場 | 產品狀態 |
|---|---|---|---|---|---|---|---|
| 1 | 578603-00 | 1 | 馬達 230V | GB 230V | TW | ||
| 1 | 327386-02 | 1 | 馬達 115V | TW | |||
| 1 | 327386-02 | 1 | 馬達 115V | GB 115V | TW | ||
| 2 | 328548-09 | 1 | FIELD 115V | GB 115V | TW | ||
| 2 | 328548-09 | 1 | FIELD 115V | TW | |||
| 2 | 328548-06 | 1 | FIELD 230V | GB 230V | TW | ||
| 3 | 327383-03 | 1 | 開關分裝配件 | GB 230V | TW | ||
| 3 | 327383-02 | 1 | 開關分裝配件 | Asia - Black | TW | ||
| 4 | 575963-00 | 1 | 碳刷組 230V | GB 230V | TW | ||
| 4 | 575963-04 | 1 | 碳刷組 115V | TW | |||
| 5 | 330113-05 | 1 | 電源線 | TW | |||
| 6 | 574232-01 | 1 | BLADEDRUM SA | TW | |||
| 7 | 320785 | 1 | 電線保護裝置 | GB 115V | TW | ||
| 7 | 320785 | 1 | 電線保護裝置 | GB 230V | TW | ||
| 7 | 916969 | 1 | 防護裝置 | TW | |||
| 8 | 329301-00 | 1 | 電源線夾具 | TW | |||
| 9 | 330065-06 | 2 | 螺絲 | TW | |||
| 10 | 323768-14 | 2 | 引線分裝配件 | GB 115V | TW | ||
| 10 | 323768-14 | 2 | 引線分裝配件 | GB 230V | TW | ||
| 10 | 323768-14 | 2 | 引線分裝配件 | TW | |||
| 11 | 321384 | 1 | 電容器 | GB 230V | TW | ||
| 11 | 940398 | 1 | 冷凝器 | GB 115V | TW | ||
| 12 | 323768-15 | 2 | 引線分裝配件 | TW | |||
| 12 | 323768-15 | 2 | 引線分裝配件 | GB 230V | TW | ||
| 12 | 323768-15 | 2 | 引線分裝配件 | GB 115V | TW | ||
| 13 | 326592-00 | 1 | 防塵套 | TW | |||
| 14 | 328772-00 | 1 | 螺母 | TW | |||
| 15 | 326590-01 | 1 | 基座 | TW | |||
| 16 | 326589-02 | 1 | 刻度尺 | TW | |||
| 16 | 326589-02 | 1 | 刻度尺 | GB 230V | TW | ||
| 16 | 326589-02 | 1 | 刻度尺 | GB 115V | TW | ||
| 17 | 326381-00 | 1 | 棘輪 | TW | |||
| 18 | 327341-00 | 1 | 彈簧墊片圈 | TW | |||
| 19 | 000000-00 | 1 | 不再可用 | TW | |||
| 20 | 326629-00 | 1 | 刷蓋 | TW | |||
| 21 | 326636-00 | 2 | 標杆 | TW | |||
| 22 | 330065-08 | 13 | 螺絲 | M4x18 T20 | TW | ||
| 25 | 323722-00 | 1 | 彈簧 | TW | |||
| 26 | 326823-01 | 1 | 軸襯 | TW | |||
| 27 | 324006-00 | 1 | 螺絲 | TW | |||
| 28 | 327387-00 | 1 | 排出器 | TW | |||
| 29 | 324006-11 | 1 | 螺絲 | TW | |||
| 30 | 578758-00 | 1 | 商標 | TW | |||
| 32 | 572255-00 | 1 | 彈簧 | TW | |||
| 34 | 323481-00 | 1 | 防塵套 | TW | |||
| 35 | 605040-63 | 1 | 軸承 | TW | |||
| 37 | 326596-00 | 1 | 檔板 | TW | |||
| 38 | 330016-01 | 3 | 墊圈 | TW | |||
| 39 | 324006-06 | 3 | 螺絲 | TW | |||
| 40 | 327381-00 | 1 | 外殼軸承 | TW | |||
| 41 | 330003-11 | 1 | 軸承 | TW | |||
| 42 | N542566 | 1 | 軸承 | TW | |||
| 42 | N542566 | 1 | 軸承 | TW | |||
| 43 | 324105-00 | 1 | 滑輪 | TW | |||
| 44 | 327065-00 | 1 | 小齒輪 | TW | |||
| 45 | 325106-00 | 1 | 鋸齒狀傳動帶 | TW | |||
| 46 | 761225-02 | 1 | 螺母 | TW | |||
| 47 | 329269-00 | 1 | 蓋 | TW | |||
| 48 | 326594-01 | 1 | 蓋 | TW | |||
| 54 | 330004-07 | 1 | 軸承滾針 | TW | |||
| 55 | 327392-00 | 1 | 接合器 | TW | |||
| 57 | 327393-00 | 1 | 導引器 | TW | |||
| 58 | 326573-01 | 2 | 螺絲翼 | TW | |||
| 59 | 327391-00 | 1 | 圍欄 指南 | TW | |||
| 60 | 328834-00 | 1 | 螺母 WING | TW | |||
| 61 | 911111 | 1 | 螺栓 | TW | |||
| 62 | 328175-00 | 1 | 支架 | TW | |||
| 64 | 326637-00 | 1 | 防護裝置 | TW | |||
| 68 | 330065-10 | 2 | 螺絲 | TW | |||
| 70 | N542564 | 2 | 夾具 | TW | |||
| 70 | N542564 | 2 | 夾具 | TW | |||
| 72 | N381124 | 1 | 工作臺 | TW | |||
| 82 | 868148-00 | 1 | 扳手 | TW | |||
| 91 | 941486-00 | 1 | 電纜束帶 | TW | |||
| 97 | 329145-00 | 1 | 夾具 | TW | |||
| 107 | 329829-00 | 1 | 防塵墊 | TW | |||
| 108 | 575963-00 | 1 | 碳刷組 230V | 230V | TW | ||
| 108 | 329784-49 | 1 | 碳刷組 115V | 115 / 120V | TW | ||
| 109 | 329780-49 | 1 | 碳刷架一副 | TW |
