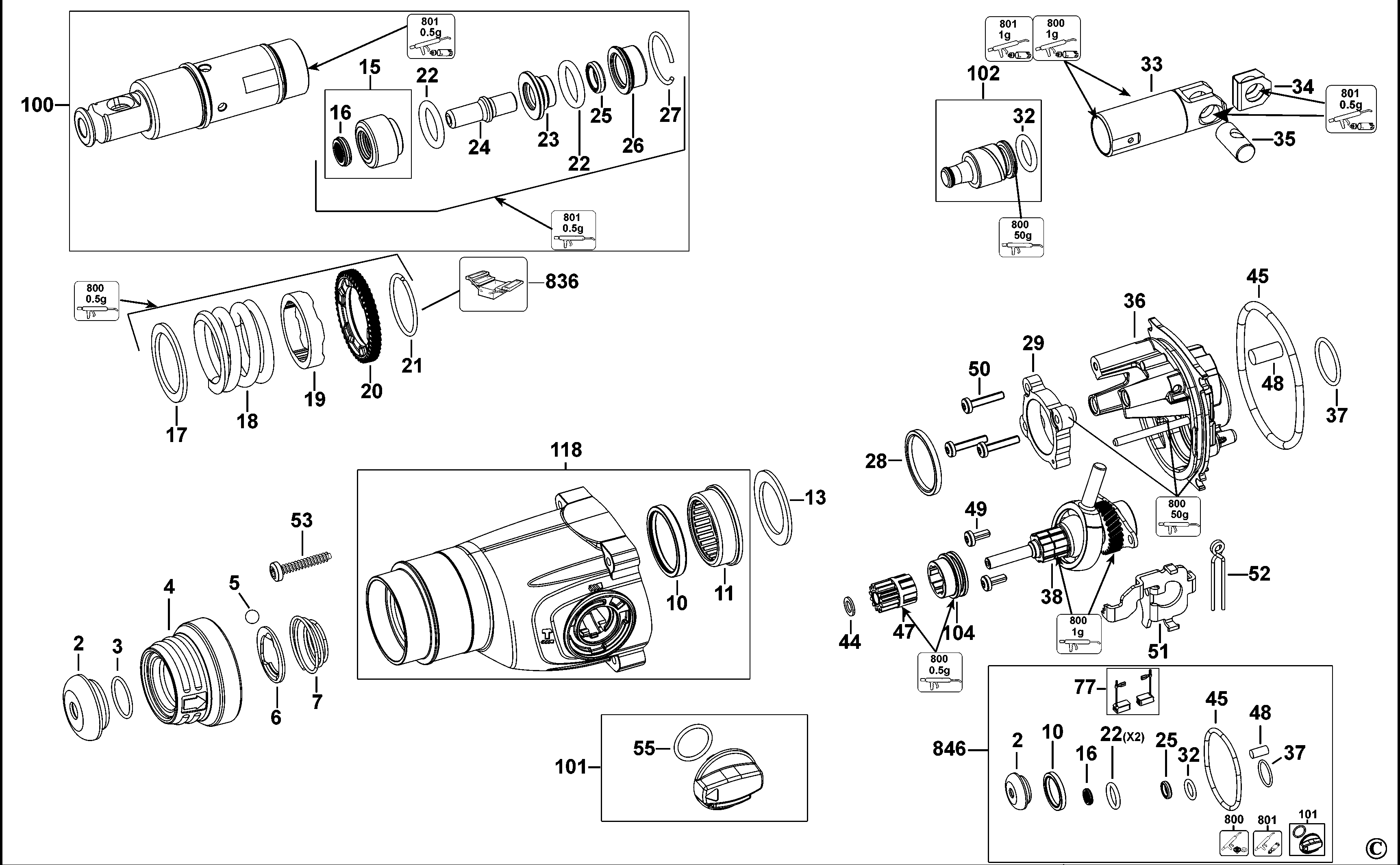

D25143 КОМБИНИРОВАННЫЙ ПЕРФОРАТОР Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | N325879 | 1 | ВИНТ | KR |  |
||
| 2 | 323489-00 | 1 | КОЛПАЧОК | KR | |
||
| 3 | 579212-00 | 1 | КОЛЬЦО | KR | |
||
| 4 | N850185 | 1 | ТРУБА | KR |  |
||
| 5 | 583890-00 | 1 | ШАРИК | KR | |
||
| 6 | 578387-00 | 1 | ШАЙБА | KR | |
||
| 7 | 871690 | 1 | ПРУЖИНА | KR | |
||
| 9 | 330065-16 | 1 | ВИНТ | KR | |
||
| 10 | 577812-00 | 1 | УПЛОТНЕНИЕ | KR | |
||
| 11 | 577813-00 | 1 | ИГОЛЬЧАТЫЙ ПОДШИПНИК | KR | |
||
| 13 | 577814-00 | 1 | ШАЙБА | KR | |
||
| 15 | 584423-00 | 1 | ПОДШИПНИК И УПЛОТНЕНИЕ | KR | |
||
| 16 | 577139-00 | 1 | УПЛОТНЕНИЕ | KR | |
||
| 17 | 577814-00 | 1 | ШАЙБА | KR | |
||
| 18 | N322087 | 1 | ПРУЖИНА | KR | |
||
| 19 | N417736 | 1 | СТОПОРНОЕ КОЛЬЦО | KR | |
||
| 20 | N417740 | 1 | ШЕСТЕРНЯ | KR | |
||
| 21 | 581836-00 | 1 | СТОПОРНОЕ КОЛЬЦО | KR | |
||
| 22 | 577135-00 | 2 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | KR | |
||
| 23 | 577130-00 | 1 | АМОРТИЗАТОР | KR | |
||
| 24 | N082142 | 1 | БОЁК | KR | |
||
| 25 | 580990-00 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | KR | |
||
| 26 | N401306 | 1 | ШАЙБА | KR | |
||
| 27 | N361759 | 1 | ЗАЖИМ | KR | |
||
| 28 | N059509 | 1 | ШАЙБА | KR | |
||
| 29 | N417747 | 1 | ПОДШИПНИК | KR | |
||
| 32 | 579699-00 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | KR | |
||
| 33 | N417751 | 1 | ПОРШЕНЬ | KR | |
||
| 34 | N325040 | 1 | ШАЙБА | KR | |
||
| 35 | N325041 | 1 | ПОДШИПНИК ШПИНДЕЛЯ | KR | |
||
| 36 | N495867 | 1 | КОРПУС ПОДШИПНИКА | KR | |
||
| 37 | N264673 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | KR | |
||
| 38 | N418018 | 1 | ВНУТРЕННИЙ ВАЛ В СБОРЕ | KR | |
||
| 44 | 1005844-00 | 1 | ШАЙБА | KR | |
||
| 45 | N264672 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | KR | |
||
| 47 | N417860 | 1 | ШЕСТЕРНЯ | KR | |
||
| 48 | 1005812-00 | 2 | ВОЙЛОК | KR | |
||
| 49 | N445171 | 2 | ВИНТ | KR | |
||
| 50 | 324006-15 | 3 | ВИНТ | KR | |
||
| 51 | N323101 | 1 | ПЛАСТИНА | KR | |
||
| 52 | 1005795-00 | 1 | ПРУЖИНА | KR | |
||
| 53 | N416123 | 4 | ВИНТ | KR | |||
| 55 | N091381-00 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | KR | |
||
| 61 | N489768 | 1 | НАБОР ДЛЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ 230В | < WK31 2016 | KR | |
|
| 61 | N481043 | 1 | КОЖУХ ДВИГАТЕЛЯ | >= WK31 2016 | KR | |
|
| 63 | 330019-39 | 2 | ВИНТ | >=WK19 2016 | KR | |
|
| 64 | N489768 | 1 | НАБОР ДЛЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ 230В | < WK31 2016 | KR | |
|
| 64 | N484767 | 1 | СТАТОР 230В | >= WK31 2016 | KR | |
|
| 65 | N554533 | 1 | ШАЙБА | KR | |||
| 66 | 1005895-00 | 1 | ПОДШИПНИК | KR | |
||
| 67 | 330003-60 | 1 | ПОДШИПНИК | KR | |
||
| 68 | N346919 | 1 | ОТРАЖАТЕЛЬ | KR | |
||
| 69 | N476768 | 2 | РЕЗИНОВАЯ ПОДУШКА | >= WK31 2016 | KR | |
|
| 69 | N489768 | 2 | НАБОР ДЛЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ 230В | < WK31 2016 | KR | |
|
| 70 | N442577 | 1 | КОЛЬЦО | KR | |
||
| 71 | N442578 | 1 | КРЫШКА ПОДШИПНИКА | KR | |
||
| 72 | 1005894-00 | 1 | ЗАЖИМ | KR | |
||
| 73 | N418033 | 1 | ЩЁТКОДЕРЖАТЕЛЬ В СБОРЕ | KR | |
||
| 77 | N418049 | 1 | ПАРА ЩЁТОК 230В | KR | |||
| 78 | 1008956-00 | 1 | РУЧКА БОКОВАЯ В СБОРЕ | KR | |
||
| 79 | 798846-02 | 1 | ОГРАНИЧИТЕЛЬ ГЛУБИНЫ | KR | |
||
| 84 | N489768 | 2 | НАБОР ДЛЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ 230В | < WK31 2016 | KR | |
|
| 84 | N475466 | 2 | ВИНТ | >= WK31 2016 | KR | |
|
| 85 | N418012 | 1 | РУЧКА В СБОРЕ | KR | |
||
| 88 | N166238 | 1 | ВЫКЛЮЧАТЕЛЬ С БЛОКИРОВКОЙ | KR | |
||
| 89 | 320842-19 | 1 | КОНДЕНСАТОР | KR | |
||
| 90 | 329301-00 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | KR | |
||
| 91 | N414392 | 1 | КОМПЛЕКТ ПРОВОДОВ | KR | |||
| 92 | N422466 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | KR | |
||
| 93 | 330065-08 | 5 | ВИНТ | M4x18 T20 | KR | |
|
| 94 | N425379 | 1 | ПРОВОД СИНИЙ | KR | |
||
| 95 | 1005879-01 | 1 | ПРОВОД КРАСНЫЙ | KR | |
||
| 100 | N418052 | 1 | ШПИНДЕЛЬ В СБОРЕ | KR | |
||
| 101 | N417861 | 1 | ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ | KR | |
||
| 102 | N418036 | 1 | ПЛУНЖЕР В СБОРЕ | KR | |
||
| 103 | N566868 | 1 | ЯКОРЬ 230В | KR | |
||
| 104 | N417853 | 1 | ФЛАНЕЦ | KR | |
||
| 105 | N465267 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | KR | |||
| 118 | N417734 | 1 | КОЖУХ В СБОРЕ | KR | |
||
| 800 | 870889-02 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | KR | |
||
| 801 | 487130-04 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | GLK FLUID 249 NLGI 000 (10G SERVICE) | KR | |
|
| 836 | 1003925-99 | 1 | СПЕЦИНСТРУМЕНТ CIRCLIP INSERTER | KR | |
||
| 836 | 596005-99 | 1 | СПЕЦИНСТРУМЕНТ CIRCLIP REMOVER | KR | |
||
| 836 | 1003924-99 | 1 | СПЕЦИНСТРУМЕНТ CIRCLIP REMOVER | KR | |
||
| 846 | N418457 | 1 | НАБОР ДЛЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ 230В | KR | |
||
| 861 | N440493 | 1 | ЯЩИК ДЛЯ ИНСТРУМЕНТА | KR | |
