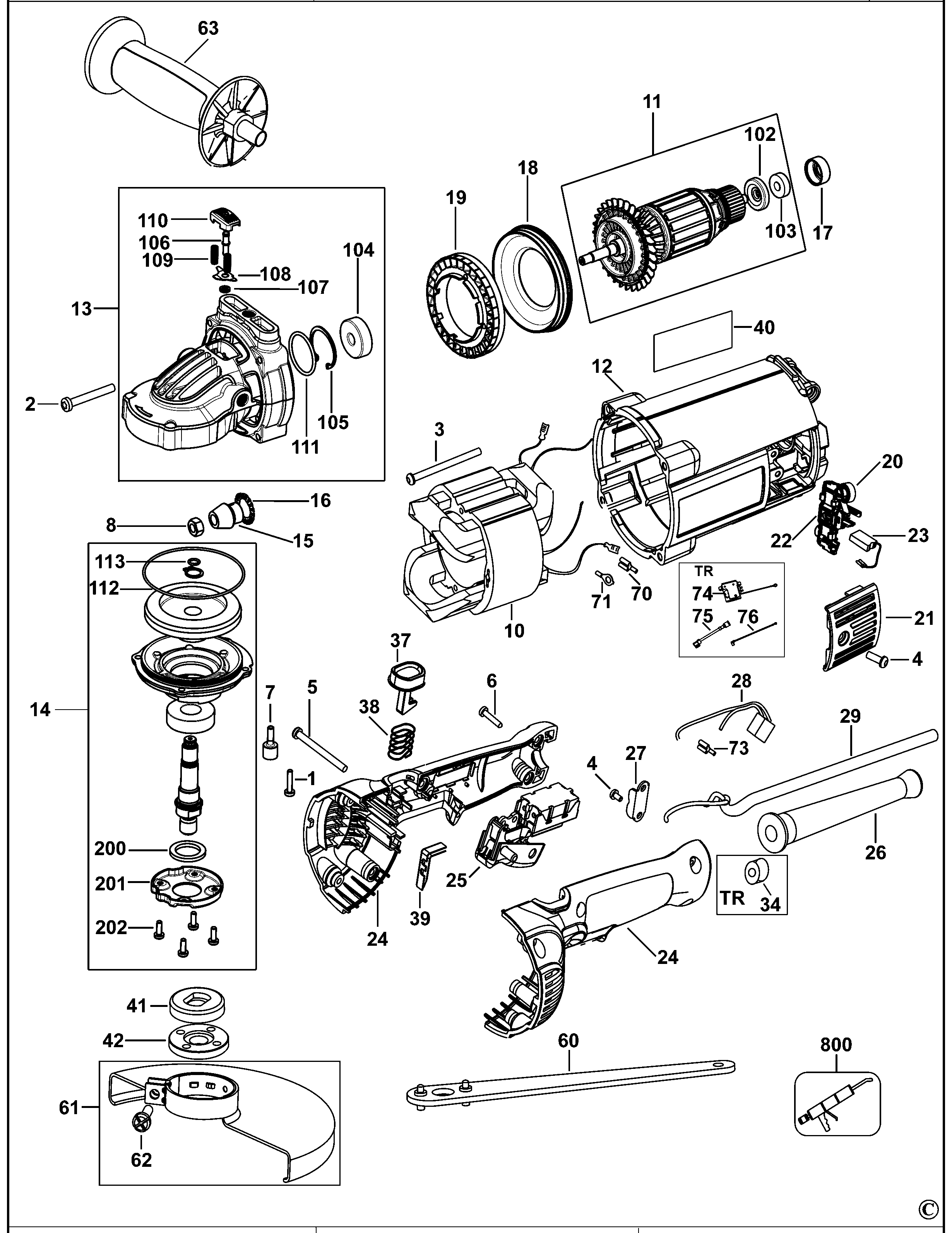

DWE497 РУЧНАЯ МАШИНА ДЛЯ ШЛИФОВАНИЯ ПОД УГЛОМ Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 330045-07 | 4 | ВИНТ | KS |  |
||
| 2 | 330019-26 | 4 | ВИНТ | KS | |
||
| 3 | 330019-19 | 2 | ВИНТ | KS | |
||
| 4 | 330019-11 | 4 | ВИНТ | M4.55x13 T20 | KS | |
|
| 5 | 330019-50 | 3 | ВИНТ | M4.55x50 PLASTIC THD FMG | KS | |
|
| 6 | 330019-32 | 4 | ВИНТ | KS | |
||
| 7 | N033051 | 1 | ВИНТ | KS | |
||
| 8 | 330015-03 | 1 | ГАЙКА | M8x1.25 | KS | |
|
| 11 | N565218 | 1 | ЯКОРЬ 230В | KS | |
||
| 12 | N513668 | 1 | КОРПУС СТАТОРА | KS | |
||
| 13 | N252619 | 1 | КОРПУС РЕДУКТОРА В СБОРЕ | SPL LOCK PKDN397472 | KS | |
|
| 14 | N203623 | 1 | КРЫШКА КОРПУСА РЕДУКТОРА В СБОРЕ | 8K, M14 PKGD N114307 | KS |  |
|
| 15 | N112754 | 1 | ВЕДУЩАЯ ШЕСТЕРНЯ | 8K | KS | |
|
| 16 | N132602 | 1 | СПЕЦИАЛЬНАЯ ШАЙБА | PINION | KS | |
|
| 17 | 609970-00 | 1 | ИЗОЛИРУЮЩАЯ ВТУЛКА | KS | |
||
| 18 | N094853 | 1 | ДЕФЛЕКТОР ВЕНТИЛЯТОРА | KS | |
||
| 19 | N094854 | 1 | ВЕНТИЛЯТОР | FAN | KS | |
|
| 20 | 645650-00 | 2 | ПРУЖИНА ЩЁТКОДЕРЖАТЕЛЯ | KS | |
||
| 21 | 394387-01 | 2 | КРЫШКА ЩЁТКИ | KS | |
||
| 22 | N410308 | 2 | ЩЁТКОДЕРЖАТЕЛЬ В СБОРЕ | KS | |
||
| 23 | N404514 | 2 | ПАРА ЩЁТОК | 230V, SET OF 2 | KS | |
|
| 24 | 636499-00 | 1 | РУЧКА И КРЫШКА | KS | |
||
| 25 | N015071 | 1 | ВЫКЛЮЧАТЕЛЬ В СБОРЕ | KS | |
||
| 26 | N219433 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | KS | |
||
| 27 | 604119-00 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | KS | |
||
| 28 | 632218-00 | 1 | КОНДЕНСАТОР | KS | |
||
| 29 | 562226-65 | 1 | КОМПЛЕКТ ПРОВОДОВ (ЕВРОПА) | KS | |
||
| 37 | 636503-00 | 1 | КНОПКА РАЗБЛОКИРОВКИ | KS | |
||
| 38 | 636502-00 | 1 | ПРУЖИНА | KS | |
||
| 39 | N391190 | 1 | КРЫШКА | KS | |
||
| 41 | 403150-01 | 1 | ВНУТРЕННИЙ ФЛАНЕЦ | KS | |
||
| 42 | 401678-05 | 1 | НАРУЖНЫЙ ФЛАНЕЦ | KS | |
||
| 60 | 635261-00 | 1 | РОЖКОВЫЙ ГАЕЧНЫЙ КЛЮЧ | KS | |
||
| 61 | 627378-01 | 1 | ЗАЩИТНЫЙ КОЖУХ В СБОРЕ | KS | |
||
| 62 | N082712 | 1 | ВИНТ | KS | |
||
| 63 | 651858-01 | 1 | БОКОВАЯ РУЧКА | KS | |
||
| 71 | 610057-00 | 1 | КЛЕММА | KS | |
||
| 102 | 393238-00 | 1 | ЭКРАН | KS | |
||
| 103 | N110359 | 1 | ПОДШИПНИК | KS | |
||
| 104 | N389509 | 1 | ПОДШИПНИК | KS | |
||
| 105 | N173539 | 1 | СТОПОРНОЕ ПРИСПОСОБЛЕНИЕ | KS | |
||
| 106 | N173538 | 1 | СТОПОРНЫЙ ШТИФТ | SPINDLE | KS | |
|
| 107 | N173540 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | KS | |
||
| 108 | N108422 | 1 | ПЛАСТИНА | KS | |
||
| 109 | N110675 | 2 | ПРУЖИНА | KS | |
||
| 110 | N110236 | 1 | КНОПКА | KS | |
||
| 111 | N226986 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | KS | |
||
| 112 | 397031-00 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | KS | |
||
| 113 | 660143-00 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | KS | |
||
| 200 | N103732 | 1 | ВОЙЛОК | KS | |
||
| 201 | N095989 | 1 | КОЛПАЧОК | KS | |
||
| 202 | N247325 | 4 | ВИНТ | KS | |
||
| 800 | 583534-00 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | 50 GRAMS - NYE RHEOLUB 380G1 | KS | |
