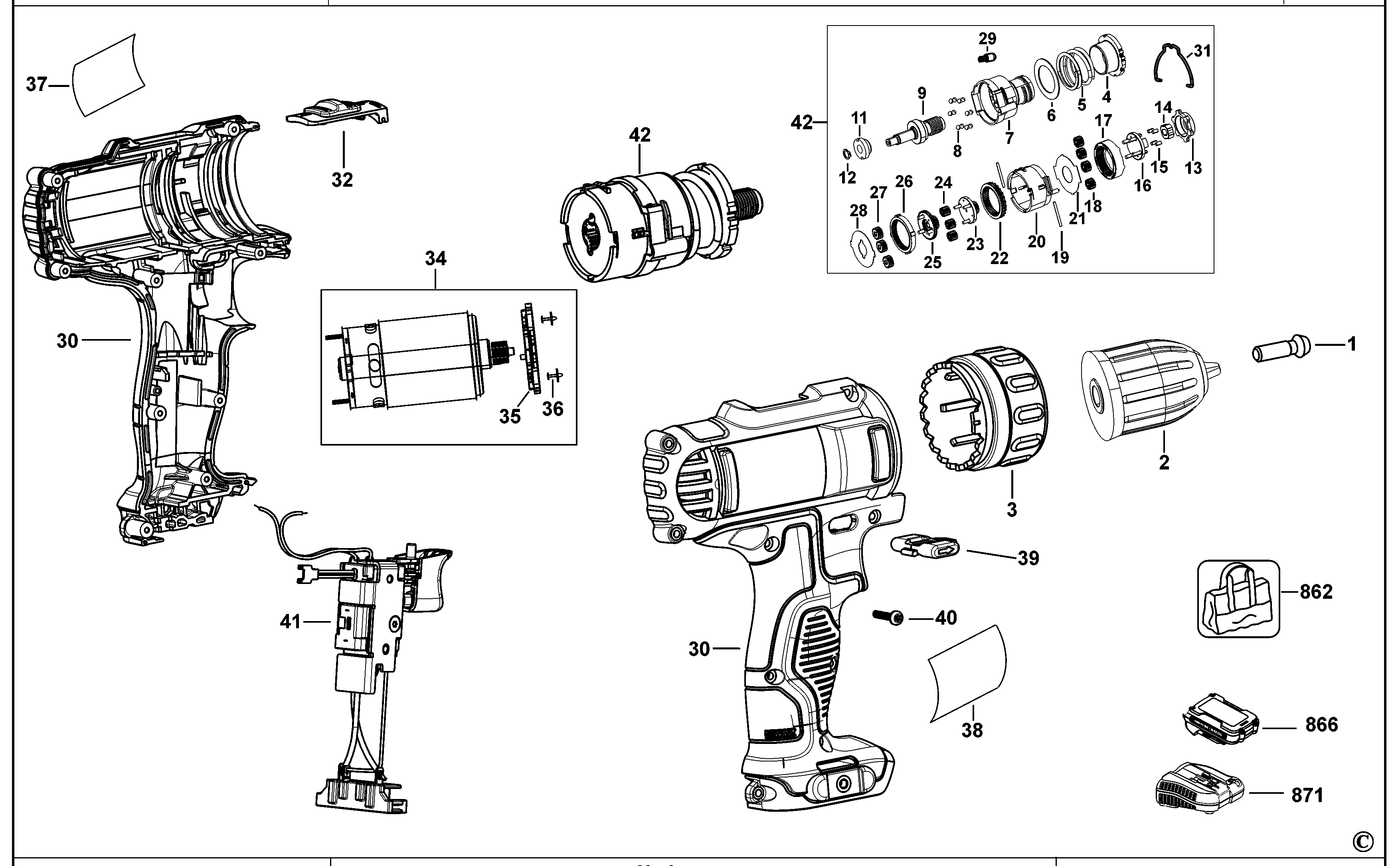

DCD700 АККУМУЛЯТОРНАЯ ДРЕЛЬ Type 5 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | N303381 | 1 | ВИНТ | RU |  |
||
| 2 | N349519 | 1 | БЕСКЛЮЧЕВОЙ ПАТРОН | RU | |
||
| 3 | N034293 | 1 | ФЛАНЕЦ | RU |  |
||
| 4 | N294616 | 1 | ФЛАНЕЦ | RU | |
||
| 5 | N294617 | 1 | ПРУЖИНА | RU | |
||
| 6 | N032524 | 1 | ШАЙБА | RU | |
||
| 7 | N294618 | 1 | КОРПУС | RU | |
||
| 8 | 604107-00 | 12 | ШАРИК СТАЛЬНОЙ | RU | |
||
| 9 | N078596 | 1 | ШПИНДЕЛЬ В СБОРЕ | RU | |
||
| 11 | N032761 | 1 | ВТУЛКА ПОДШИПНИКА | RU | |
||
| 12 | N034090 | 1 | СТОПОРНОЕ ПРИСПОСОБЛЕНИЕ | RU | |
||
| 13 | N032377 | 1 | БЛОКИРУЮЩЕЕ УСТРОЙСТВО | RU | |
||
| 14 | N054706 | 1 | УДАРНЫЙ УЗЕЛ | RU | |
||
| 15 | N042040 | 4 | РОЛИК | RU | |
||
| 16 | N079008 | 1 | ДЕРЖАТЕЛЬ В СБОРЕ | 3RD RED | RU | |
|
| 17 | N388224 | 1 | ШЕСТЕРНЯ | RU | |
||
| 18 | N030759 | 4 | ШЕСТЕРНЯ | RU | |
||
| 19 | N030767 | 2 | ШТИФТ | RU | |
||
| 20 | N030766 | 1 | ЗАДНЯЯ ЧАСТЬ КОЖУХА | RU | |
||
| 21 | N030761 | 1 | ПЛАСТИНА | RU | |
||
| 22 | N079010 | 1 | ШЕСТЕРНЯ | RU | |
||
| 23 | N079016 | 1 | ДЕРЖАТЕЛЬ В СБОРЕ | RU | |
||
| 24 | N030765 | 3 | ШЕСТЕРНЯ | RU | |
||
| 25 | N079017 | 1 | ДЕРЖАТЕЛЬ В СБОРЕ | RU | |
||
| 26 | N079018 | 1 | ШЕСТЕРНЯ | RU | |
||
| 27 | N017243 | 3 | ШЕСТЕРНЯ | RU | |
||
| 28 | N034093 | 1 | ПЛАСТИНА | RU | |
||
| 29 | 326467-00 | 1 | СТОПОР | RU | |
||
| 30 | N338679 | 1 | КОРПУС В КОМПЛЕКТЕ | RU | |
||
| 31 | N037108 | 1 | СТАЛЬНАЯ ПРОВОЛОКА | RU | |
||
| 32 | N037111 | 1 | ПЕРЕКЛЮЧАТЕЛЬ | RU | |
||
| 34 | N075847 | 1 | ЭЛЕКТРОДВИГАТЕЛЬ В СБОРЕ | RU | |
||
| 35 | N034382 | 1 | ПЛАСТИНА | RU | |
||
| 36 | 330024-54 | 2 | ВИНТ | RU | |
||
| 39 | N017247 | 1 | ПРИВОД ВПЕР. / НАЗ. | RU | |
||
| 40 | N329340 | 9 | ВИНТ | RU | |
||
| 41 | N319241 | 1 | ВЫКЛЮЧАТЕЛЬ В СБОРЕ | RU | |
||
| 42 | N392103 | 1 | РЕДУКТОР В СБОРЕ | RU | |
||
| 862 | N379882 | 1 | МЕШОК | RU | |
||
| 866 | N394615 | 1 | АККУМУЛЯТОРНАЯ БАТАРЕЯ, 10,8 В - 1,3 Ач-14WH | DCB125-XJ | DCD700C2 | RU | |
