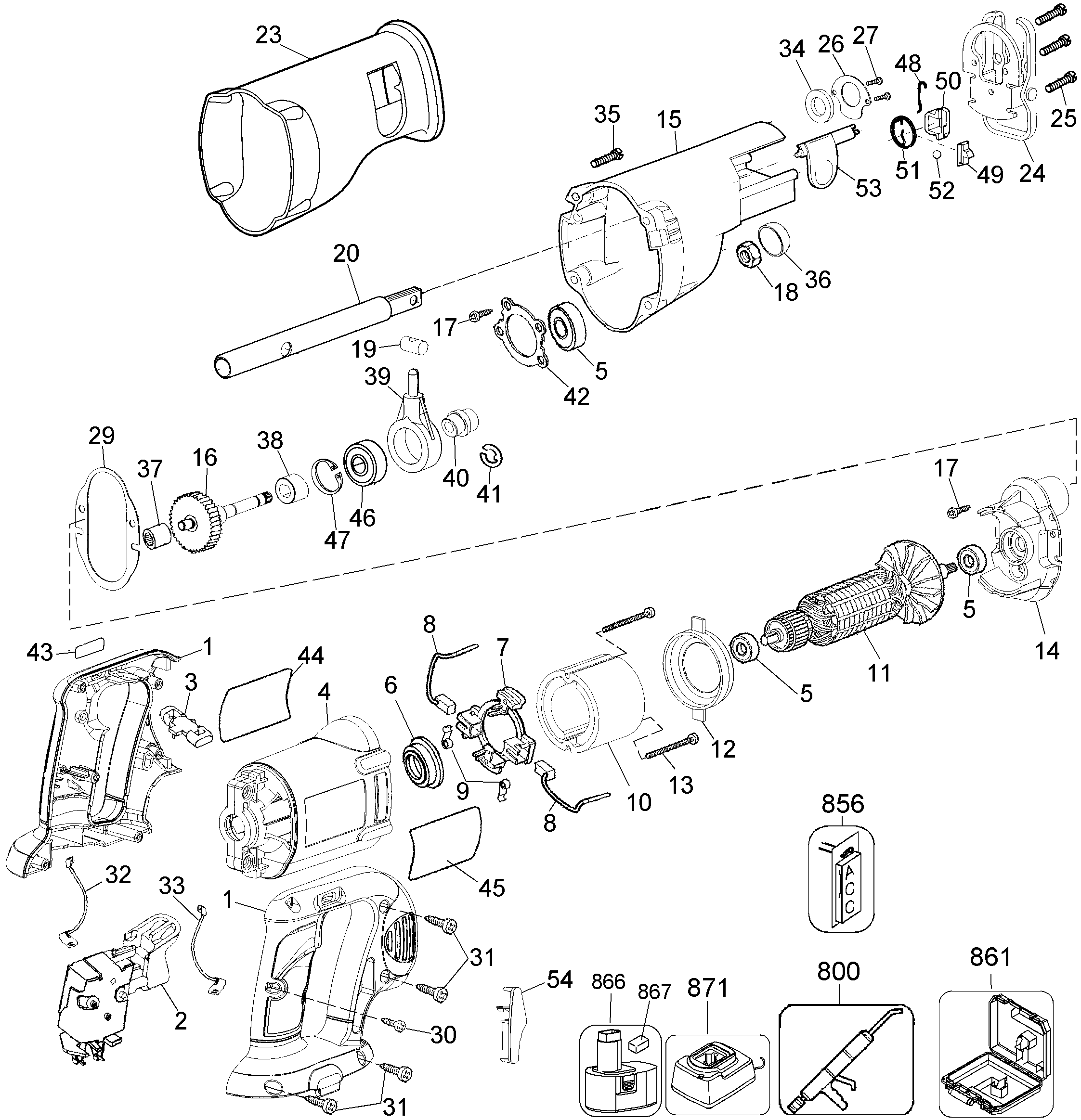

DC380K 18V RECIP SAW Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 613840-00 | 1 | СОСТАВНАЯ ЧАСТЬ КОРПУСА | HANDLE HOUSING SET | JP |  |
|
| 2 | 152274-15 | 1 | ВЫКЛЮЧАТЕЛЬ | JP | |
||
| 3 | 607100-00 | 1 | РЫЧАГ РАЗБЛОКИРОВКИ | JP | |
||
| 4 | 382177-00 | 1 | КОРПУС СТАТОРА | JP | |||
| 5 | 330003-04 | 3 | ПОДШИПНИК | JP | |||
| 6 | 445217-02 | 1 | ВТУЛКА | JP |  |
||
| 7 | 382178-01 | 1 | РАМКА ЩЁТКИ | JP | |
||
| 8 | 387558-01 | 2 | ЩЁТКА С ПРОВОДОМ | JP | |
||
| 9 | 445860-00 | 2 | ПРУЖИНА ЩЁТКОДЕРЖАТЕЛЯ | JP | |
||
| 10 | 388232-01SV | 1 | МАГНИТ | SEE WIRING DIA. FOR NOTCH LOCATION | JP | |
|
| 11 | 617777-00SV | 1 | ЯКОРЬ | JP | |
||
| 12 | 392415-00 | 1 | ДЕФЛЕКТОР ВЕНТИЛЯТОРА | JP | |
||
| 13 | 448269-00 | 2 | ВИНТ | JP | |
||
| 14 | 382180-01 | 1 | КРЫШКА КОРПУСА РЕДУКТОРА В СБОРЕ | INC 5, 37 | JP | |
|
| 15 | 382625-01SV | 1 | КОРПУС РЕДУКТОРА В СБОРЕ | INC 5, 17, 42 | JP | |
|
| 16 | 383883-00SV | 1 | ШЕСТЕРНЯ И ВАЛ | JP | |||
| 17 | 604609-00 | 10 | ВИНТ | JP | |
||
| 18 | 382195-00 | 1 | ГАЙКА ЛЕВ. | JP | |
||
| 19 | 382187-00 | 1 | ОСЬ | JP | |
||
| 20 | 623504-01 | 1 | ВЫХОДНОЙ ВАЛ | JP | |
||
| 23 | N084699 | 1 | ЧЕХОЛ | JP | |
||
| 24 | 382191-01 | 1 | БАШМАК В СБОРЕ | JP | |
||
| 25 | 142940-00 | 3 | ВИНТ | JP | |
||
| 26 | 387218-00 | 1 | СТОПОРНОЕ ПРИСПОСОБЛЕНИЕ | JP | |
||
| 27 | 330045-43 | 1 | ВИНТ | JP | |
||
| 29 | 382626-00 | 1 | ПРОКЛАДКА | JP | |
||
| 30 | 682211-00 | 1 | ВИНТ | JP | |
||
| 31 | 330019-04 | 6 | ВИНТ | JP | |
||
| 32 | 382629-00 | 1 | LEAD BLACK | JP | |
||
| 33 | 382630-00 | 1 | ПРОВОД КРАСНЫЙ | JP | |||
| 34 | 617060-00 | 1 | УПЛОТНЕНИЕ | JP | |
||
| 35 | 330019-42 | 4 | ВИНТ | JP | |||
| 36 | 383227-00 | 1 | КОЛПАЧОК | JP | |
||
| 37 | 093128-00 | 1 | ИГОЛЬЧАТЫЙ ПОДШИПНИК | JP | |
||
| 38 | 647342-00 | 1 | НАБОР ДЛЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ | INC. DRIVER & BRG | JP | |
|
| 39 | 382196-00SV | 1 | WOBBLE ASSY | INC 46, 47 | JP | ||
| 40 | 647342-00 | 1 | НАБОР ДЛЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ | INC. DRIVER & BRG | JP | |
|
| 41 | 058836-00 | 1 | СТОПОРНОЕ ПРИСПОСОБЛЕНИЕ | JP | |
||
| 42 | 383668-01 | 1 | ПРИЖИМНАЯ ПЛАНКА | JP | |
||
| 43 | 382816-00 | 1 | ПРЕДУПРЕДИТЕЛЬНАЯ ЭТИКЕТКА | JP | |||
| 44 | 614878-00 | 1 | ИДЕНТИФИКАЦИОННАЯ ЭТИКЕТКА | JP | |
||
| 45 | 629834-00 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | DC380-JP Type 1 | JP | ||
| 46 | 605040-25 | 1 | ШАРИКОВЫЙ ПОДШИПНИК | JP | |
||
| 47 | 384046-00 | 1 | СТОПОРНОЕ КОЛЬЦО | JP | |
||
| 48 | 620663-00 | 1 | СТОПОРНЫЙ ШТИФТ | JP | |
||
| 49 | 383749-01 | 1 | КАРЕТКА | JP | |
||
| 50 | 604731-00 | 1 | ЗАЖИМ РЕЖУЩЕГО ДИСКА | JP | |
||
| 51 | 623343-00 | 1 | ПРУЖИНА | JP | |
||
| 52 | 000903-00 | 1 | ШАРИК | JP | |
||
| 53 | 616450-00 | 1 | РЫЧАГ В СБОРЕ | JP | |
||
| 54 | 387213-00 | 1 | КРЫШКА | JP | |||
| 800 | 283484-01 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | 32oz, EXXON CVJ | JP | |
|
| 800 | 761995-01 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | 180 Grams | 6 OZ | CVJ GREASE | JP | |
| 856 | 628977-00 | 1 | РАЗВОД ЗУБЬЕВ ПИЛЫ | JP | |||
| 861 | N152704 | 1 | ЯЩИК ДЛЯ ИНСТРУМЕНТА | JP | |
||
| 866 | DE9096-JP | 1 | 18V 2.4AH BATTERY | JP | |||
| 867 | 645221-00 | 1 | КОЛПАЧОК | JP | |
||
| 871 | DE9130-JP | 1 | ЗАРЯДНОЕ УСТРОЙСТВО | JP |
