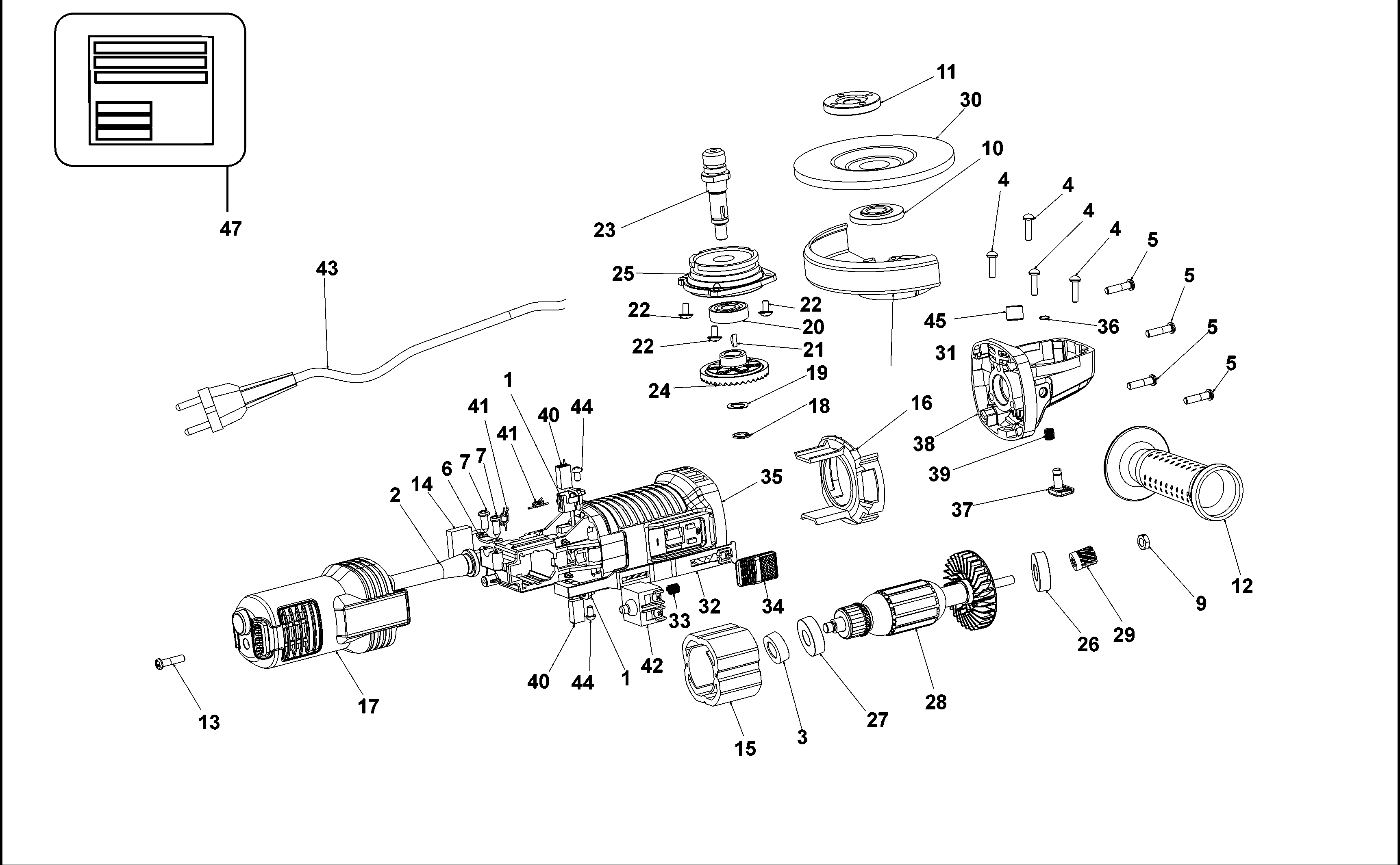

G850 РУЧНАЯ МАШИНА ДЛЯ ШЛИФОВАНИЯ ПОД УГЛОМ Type 2 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 90604791 | 2 | ЩЁТКОДЕРЖАТЕЛЬ | RU |  |
||
| 2 | 90604794 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | RU |  |
||
| 3 | 90604795 | 1 | ВТУЛКА | RU | |
||
| 4 | 90604837 | 4 | ВИНТ | RU | |
||
| 5 | 90604838 | 1 | ВИНТ | RU | |||
| 6 | 90604839 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | RU | |||
| 7 | 90604840 | 1 | ВИНТ | RU | |||
| 9 | 90604843 | 1 | ГАЙКА | RU | |
||
| 10 | 90604847 | 1 | ФЛАНЕЦ | RU | |
||
| 11 | 90604848 | 1 | ГАЙКА | RU | |
||
| 12 | 90604851 | 1 | HANDLE | RU | |
||
| 13 | 90605456 | 1 | ВИНТ | RU | |||
| 14 | 90621637 | 1 | КОНДЕНСАТОР | RU | |||
| 15 | 90632476 | 1 | СТАТОР В СБОРЕ | RU | |
||
| 16 | N505672 | 1 | ВЕНТИЛЯТОР | RU | |
||
| 17 | N505674 | 1 | КРЫШКА | RU | |
||
| 18 | 90604830 | 1 | КОЛЬЦО | RU | |||
| 19 | 90604831 | 1 | ШАЙБА | RU | |||
| 20 | 90605281 | 1 | ШАРИКОВЫЙ ПОДШИПНИК | RU | |
||
| 21 | 90605295 | 1 | КЛЮЧ | RU | |||
| 22 | N118088 | 1 | ВИНТ | RU | |
||
| 23 | N505683 | 1 | ШПИНДЕЛЬ | RU | |
||
| 24 | N505684 | 1 | ШЕСТЕРНЯ | RU | |
||
| 25 | N518844 | 1 | КРЫШКА | RU | |
||
| 26 | 90532404 | 1 | ПОДШИПНИК | RU | |
||
| 27 | 90609688 | 1 | ШАРИКОВЫЙ ПОДШИПНИК | RU | |
||
| 28 | N505686 | 1 | ЯКОРЬ В СБОРЕ | RU | |
||
| 29 | N505694 | 1 | ВЕДУЩАЯ ШЕСТЕРНЯ | RU | |
||
| 30 | N513198 | 1 | КОЛЕСО | RU | |
||
| 31 | N513199 | 1 | ЗАЩИТНЫЙ КОЖУХ | TYPE 27 | RU | |
|
| 32 | 90604790 | 1 | ЗВЕНО | RU | |
||
| 33 | 90606067 | 1 | ПРУЖИНА | RU | |||
| 34 | N505675 | 1 | КНОПКА ОТПИРАНИЯ | RU | |
||
| 35 | N505681 | 1 | КОЖУХ ДВИГАТЕЛЯ | RU | |
||
| 36 | 90605307 | 1 | КОЛЬЦО | RU | |
||
| 37 | N505677 | 1 | БЛОКИРОВОЧНАЯ КНОПКА | RU | |
||
| 38 | N505680 | 1 | КОРПУС РЕДУКТОРА | RU | |
||
| 39 | N522581 | 1 | ПРУЖИНА | RU | |
||
| 40 | N520407 | 2 | ЩЁТКА | RU | |
||
| 41 | N523034 | 1 | ДРОССЕЛЬ В СБОРЕ | RU | |
||
| 42 | N513190 | 1 | ВЫКЛЮЧАТЕЛЬ | RU | |
||
| 43 | 90634943 | 1 | КОМПЛЕКТ ПРОВОДОВ | RU | |
||
| 44 | 90604842 | 1 | ВИНТ | RU | |||
| 45 | 330004-02 | 1 | ИГОЛЬЧАТЫЙ ПОДШИПНИК | RU | |
||
| 47 | N512691 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | RU | |
||
| 47 | 90558246-06 | 1 | РЕЗЕРВУАР | RU |
