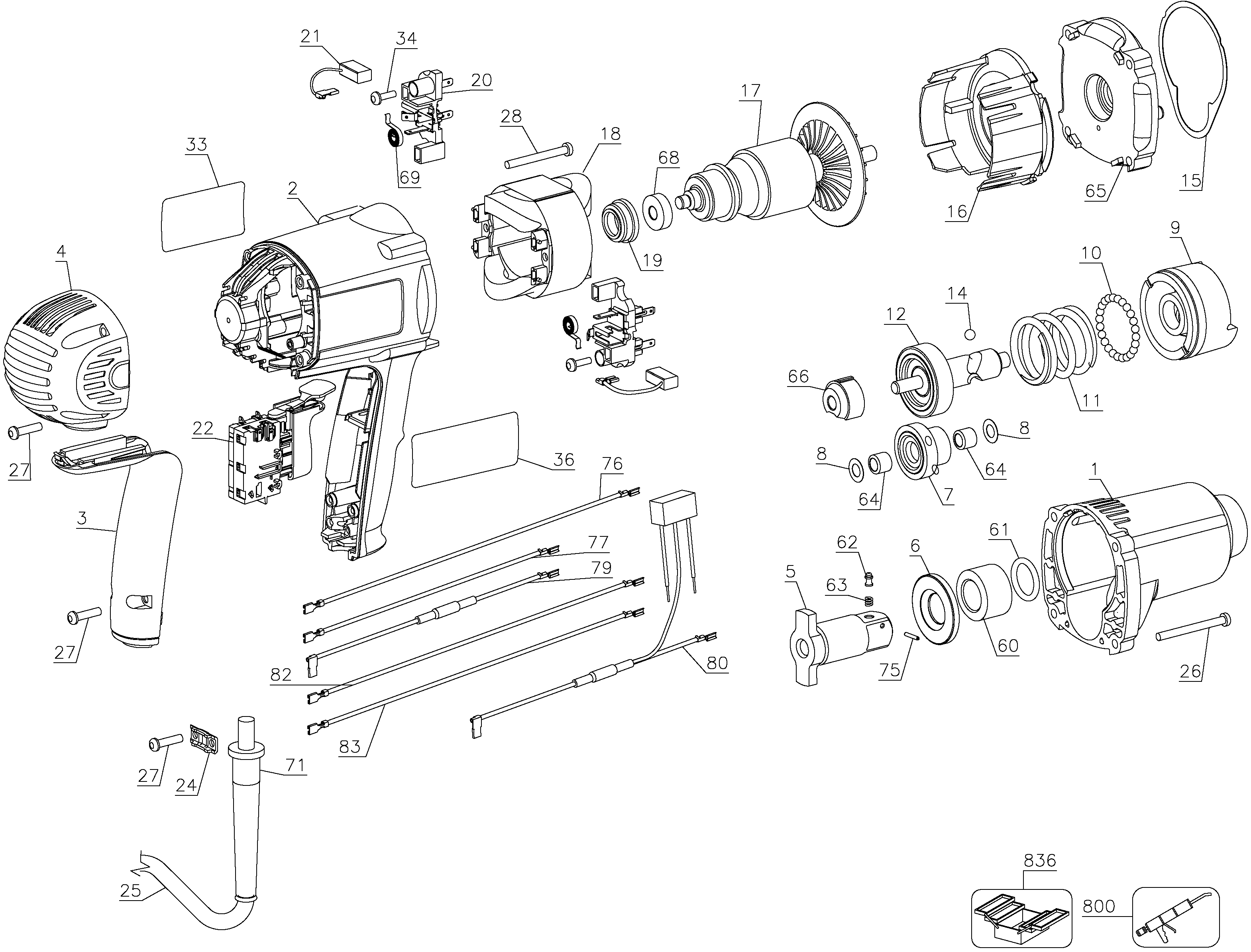

DW292 УДАРНЫЙ ГАЙКОВЕРТ Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | N407273 | 1 | КОРПУС РЕДУКТОРА В СБОРЕ | INC. 60,61 | A9 | ||
| 2 | 616828-05 | 1 | КОРПУС СТАТОРА | A9 |  |
||
| 3 | 616829-01 | 1 | КРЫШКА РУЧКИ | A9 |  |
||
| 4 | 616830-00 | 1 | ТОРЦЕВАЯ КРЫШКА | A9 | |
||
| 5 | 627238-00SV | 1 | УДАРНЫЙ УЗЕЛ В СБОРЕ | A9 | |
||
| 6 | 616859-00 | 1 | УПОРНАЯ ШАЙБА | A9 | |
||
| 7 | 135093-01SV | 1 | ШЕСТЕРНЯ И ВЕДУЩАЯ ШЕСТЕРНЯ | A9 | |
||
| 8 | 135089-00 | 2 | ШАЙБА | A9 | |
||
| 9 | 628129-00 | 1 | УДАРНЫЙ УЗЕЛ | A9 | |
||
| 10 | 000475-00 | 25 | ШАРИК СТАЛЬНОЙ | A9 | |||
| 11 | 618843-00 | 1 | ПРУЖИНА | A9 | |
||
| 12 | 659923-00SV | 1 | ШЕСТЕРНЯ И КУЛАЧОК В СБОРЕ | A9 | |
||
| 14 | 618844-00 | 2 | ШАРИК СТАЛЬНОЙ | A9 | |
||
| 15 | 616847-00 | 1 | ПРОКЛАДКА | A9 | |
||
| 16 | 655537-00 | 1 | ДЕФЛЕКТОР ВЕНТИЛЯТОРА | A9 | |
||
| 17 | 658751-01SV | 1 | ЯКОРЬ 230В | A9 | |
||
| 18 | 617862-01SV | 1 | СТАТОР | 230v | A9 | |
|
| 19 | 445217-01 | 1 | ВТУЛКА | A9 | |||
| 20 | 616857-00 | 2 | ЩЁТКОДЕРЖАТЕЛЬ | A9 | |
||
| 21 | 5140246-76 | 1 | ПАРА ЩЁТОК | A9 | |||
| 22 | 616849-00 | 1 | ВЫКЛЮЧАТЕЛЬ | A9 | |
||
| 24 | 450877-00 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | A9 | |
||
| 25 | N352059 | 1 | КОМПЛЕКТ ПРОВОДОВ | A9 | |||
| 26 | 330019-18 | 4 | ВИНТ | M4.55 x 50 PLASTIC THD FMG | A9 | ||
| 27 | 330019-13 | 8 | ВИНТ | M4X19 T20 | A9 | |
|
| 28 | 330019-17 | 2 | ВИНТ | A9 | |
||
| 33 | 605523-00 | 1 | ИДЕНТИФИКАЦИОННАЯ ЭТИКЕТКА | A9 | |
||
| 34 | 176951-00 | 2 | ВИНТ | A9 | |
||
| 36 | N396842 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | A9 | |||
| 60 | N863052 | 1 | НАБОР ДЛЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ | INCL. SEAL | A9 | ||
| 61 | N863052 | 1 | НАБОР ДЛЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ | INCL. SEAL | A9 | ||
| 62 | N020802 | 1 | СТОПОР | A9 | |
||
| 63 | 038769-00 | 1 | ПРУЖИНА | A9 | |
||
| 64 | 330004-02 | 2 | ИГОЛЬЧАТЫЙ ПОДШИПНИК | A9 | |
||
| 65 | 616823-00SV | 1 | КРЫШКА КОРПУСА РЕДУКТОРА В СБОРЕ | Incl. 66 | A9 | |
|
| 66 | 616841-00 | 1 | ОПОРА ПОДШИПНИКА | A9 | |
||
| 68 | 330003-04 | 1 | ПОДШИПНИК | A9 | |||
| 69 | 383387-00 | 2 | ПРУЖИНА ЩЁТКОДЕРЖАТЕЛЯ | A9 | |
||
| 71 | 330005-01 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | A9 | |||
| 75 | 099205-07 | 1 | ЦИЛИНДРИЧЕСКИЙ ШТИФТ | A9 | |
||
| 76 | 616852-00 | 1 | ПРОВОД СИНИЙ | A9 | |
||
| 77 | 616852-01 | 1 | LEAD WHITE | A9 | |
||
| 79 | 616853-01 | 1 | CHOKE LEAD RED | RED | A9 | |
|
| 80 | N038758 | 1 | ВЫВОД ДРОССЕЛЯ В СБОРЕ | W/CAPACITOR&LEAD | A9 | |
|
| 82 | N055722 | 1 | ВЫВОДНОЙ ПРОВОД | White | A9 | |
|
| 83 | N055724 | 1 | LEAD BLACK | Black, 18GA | A9 | |
|
| 800 | 429698-00 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | BD-L 2 | A9 | |
|
| 836 | 233804-32 | 1 | СЕРВИСНОЕ ПРИСПОСОБЛЕНИЕ | 626571-00 | FOR ARMATURE FAN END BRG. | A9 |
