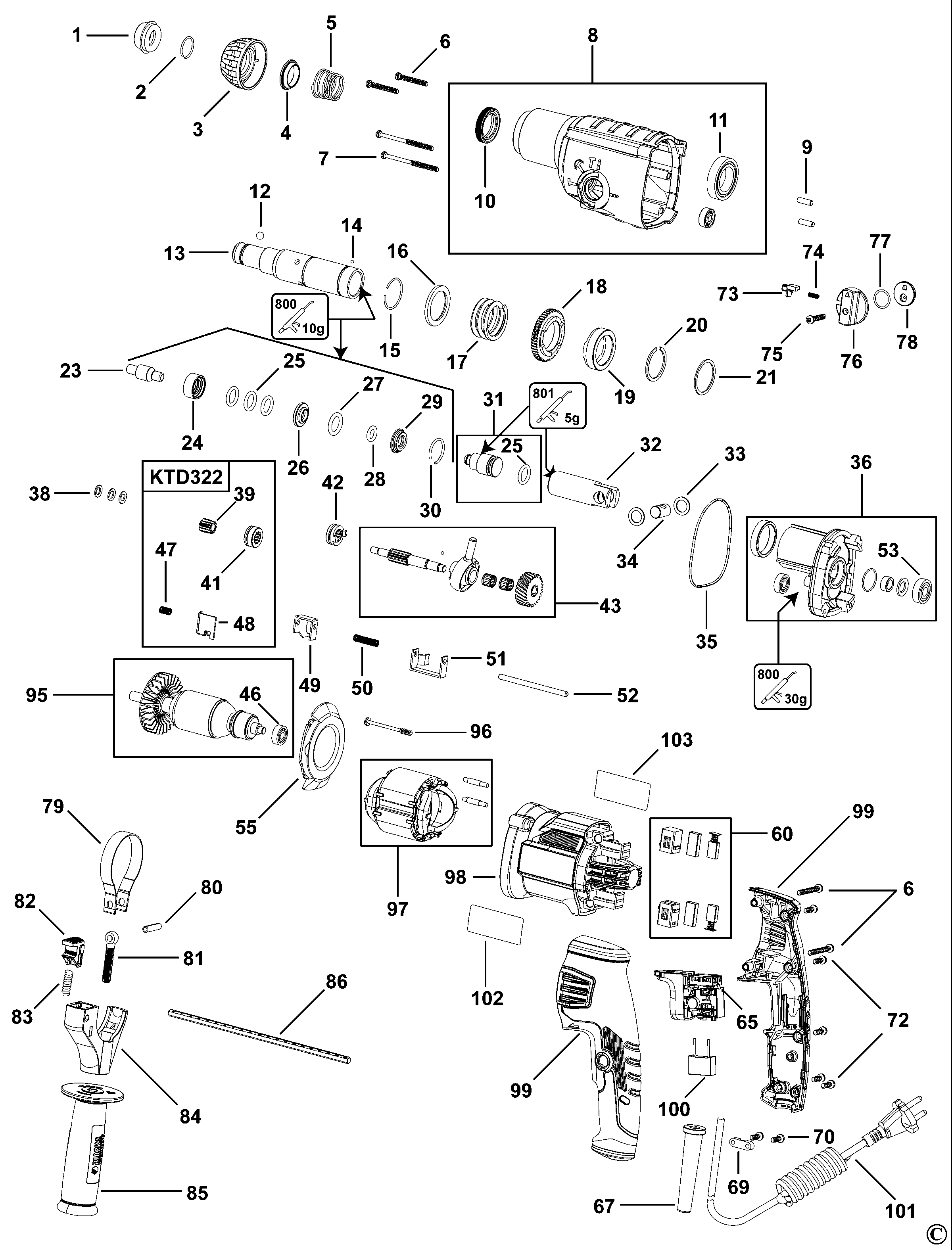

KTD322 КОМБИНИРОВАННЫЙ ПЕРФОРАТОР Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 1004518-00 | 1 | КРЫШКА | A9 |  |
||
| 2 | 1004518-01 | 1 | СТОПОРНОЕ КОЛЬЦО | A9 | |
||
| 3 | 1004518-02 | 1 | ДЕРЖАТЕЛЬ БИТ | A9 | |
||
| 4 | 1004518-03 | 1 | БЛОК | A9 | |
||
| 5 | 1004518-04 | 1 | ПЛАСТИНЧАТАЯ ПРУЖИНА | A9 | |
||
| 6 | 1004518-05 | 3 | ВИНТ | A9 |  |
||
| 7 | 1004518-06 | 2 | ВИНТ | A9 | |
||
| 8 | 1004518-07 | 1 | РЕДУКТОР В СБОРЕ | A9 | |
||
| 9 | 1004518-09 | 2 | КЛЮЧ | A9 | |
||
| 10 | 1004518-10 | 1 | УПЛОТНЕНИЕ | A9 | |
||
| 11 | 1004518-11 | 1 | ПОДШИПНИК | 61905-2RS/GCr15 | A9 | |
|
| 12 | 1004518-12 | 1 | ШАРИК | A9 | |
||
| 13 | 1004518-13 | 1 | ШПИНДЕЛЬ | A9 | |
||
| 14 | 1004518-14 | 2 | ШАРИК | A9 | |
||
| 15 | 1004518-15 | 1 | СТОПОРНОЕ КОЛЬЦО | A9 | |
||
| 16 | 1004518-16 | 1 | ПРУЖИННАЯ ШАЙБА | A9 | |
||
| 17 | 1004518-17 | 1 | ПРУЖИНА | A9 | |
||
| 18 | 1004518-18 | 1 | ШЕСТЕРНЯ | A9 | |
||
| 19 | 1004518-19 | 1 | МУФТА | A9 | |
||
| 20 | 1004518-20 | 1 | СТОПОРНОЕ КОЛЬЦО | A9 | |
||
| 21 | 1004518-21 | 1 | ШАЙБА | A9 | |
||
| 23 | 1004518-22 | 1 | БОЁК | A9 | |
||
| 24 | 1004518-23 | 1 | ВТУЛКА | A9 | |
||
| 25 | 1004518-24 | 4 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | A9 | |
||
| 26 | 1004518-25 | 1 | КРОНШТЕЙН | A9 | |
||
| 27 | 1004518-26 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | A9 | |
||
| 28 | 1004518-27 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | A9 | |
||
| 29 | 1004518-28 | 1 | КРЫШКА | A9 | |
||
| 30 | 1004518-29 | 1 | СТОПОРНОЕ КОЛЬЦО | A9 | |
||
| 31 | 1004518-30 | 1 | ПЛУНЖЕР В СБОРЕ | A9 | |
||
| 32 | 1004518-31 | 1 | ЦИЛИНДР | A9 | |
||
| 33 | 1004518-32 | 2 | ШАЙБА | A9 | |
||
| 34 | 1004518-33 | 1 | ШТИФТ | A9 | |
||
| 35 | 1004518-34 | 1 | УПЛОТНЕНИЕ | A9 | |
||
| 36 | 1004518-35 | 1 | ПЛАСТИНА В СБОРЕ | A9 | |
||
| 38 | 1004518-36 | 3 | ШАЙБА | A9 | |
||
| 39 | 1004518-37 | 1 | ШЕСТЕРНЯ | A9 | |
||
| 41 | 1004518-38 | 1 | МУФТА | A9 | |
||
| 42 | 1004518-39 | 1 | ПЕРЕКЛЮЧАТЕЛЬ | A9 | |
||
| 43 | 5170000-31 | 1 | ВНУТРЕННИЙ ВАЛ В СБОРЕ | A9 | |
||
| 46 | 1004518-41 | 1 | ПОДШИПНИК | A9 | |
||
| 47 | 1004518-42 | 1 | ПРУЖИНА | A9 | |
||
| 48 | 1004518-43 | 1 | ПЛАСТИНА | A9 | |
||
| 49 | 1004518-44 | 1 | ПЕРЕКЛЮЧАТЕЛЬ | A9 | |
||
| 50 | 1004518-45 | 1 | ПРУЖИНА | A9 | |
||
| 51 | 1004518-46 | 1 | ПЕРЕКЛЮЧАТЕЛЬ | A9 | |
||
| 52 | 1004518-47 | 1 | СТЕРЖЕНЬ | A9 | |
||
| 53 | 1004518-48 | 1 | ПОДШИПНИК | A9 | |
||
| 55 | 1004518-49 | 1 | КОЖУХ ВЕНТИЛЯТОРА | A9 | |
||
| 60 | 1004518-50 | 1 | ПАРА ЩЁТОК В СБОРЕ | PAIR | A9 | |
|
| 65 | 1004518-88 | 1 | ВЫКЛЮЧАТЕЛЬ | Orange - 230v | A9 | ||
| 67 | 1004518-52 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | A9 | |
||
| 69 | 1004518-53 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | A9 | |
||
| 70 | 1004518-54 | 2 | ВИНТ | A9 | |
||
| 72 | 1004518-55 | 5 | ВИНТ | A9 | |
||
| 73 | 1004518-56 | 1 | РУЧКА | A9 | |
||
| 74 | 1004518-57 | 1 | ПРУЖИНА | A9 | |
||
| 75 | 1004518-58 | 1 | ВИНТ | ST4X25F | A9 | |
|
| 76 | 1004518-59 | 1 | РУЧКА | A9 | |
||
| 77 | 1004518-60 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | A9 | |
||
| 78 | 1004518-61 | 1 | РУЧКА | A9 | |
||
| 79 | 1004518-62 | 1 | ЗАЖИМ | A9 | |
||
| 80 | 1004518-63 | 1 | ШТИФТ | A9 | |
||
| 81 | 1004518-64 | 1 | БОЛТ | A9 | |
||
| 82 | 1004518-65 | 1 | КНОПКА | A9 | |
||
| 83 | 1004518-66 | 1 | ПРУЖИНА | A9 | |
||
| 84 | 1004518-67 | 1 | ОСНОВА | A9 | |
||
| 85 | 1004518-68 | 1 | БОКОВАЯ РУЧКА | A9 | |
||
| 86 | 1004518-69 | 1 | ОГРАНИЧИТЕЛЬ ГЛУБИНЫ | A9 | |
||
| 95 | 1004518-70 | 1 | РОТОР | A9 | |
||
| 96 | 1004518-72 | 2 | ВИНТ | ST4.2x45F | A9 | |
|
| 97 | 1004518-74 | 1 | СТАТОР | A9 | |
||
| 98 | 1004518-76 | 1 | КОРПУС | A9 | |
||
| 99 | 1004518-78 | 1 | РУЧКА В СБОРЕ | A9 | |
||
| 100 | 1004518-82 | 1 | КОНДЕНСАТОР | 0.33mF | A9 | |
|
| 101 | 1004518-84 | 1 | КОМПЛЕКТ ПРОВОДОВ | A9 | |
||
| 102 | 1004518-89 | 1 | ЯРЛЫК ПРОИЗВОДИТЕЛЯ | A9 | |
||
| 103 | 1004518-92 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | A9 | |||
| 800 | 1004517-01 | 1 | GREASE 50 GMS | A9 | |
||
| 801 | 1004517-00 | 1 | КОНСИСТЕНТНАЯ СМАЗКА 10 Г | A9 | |
