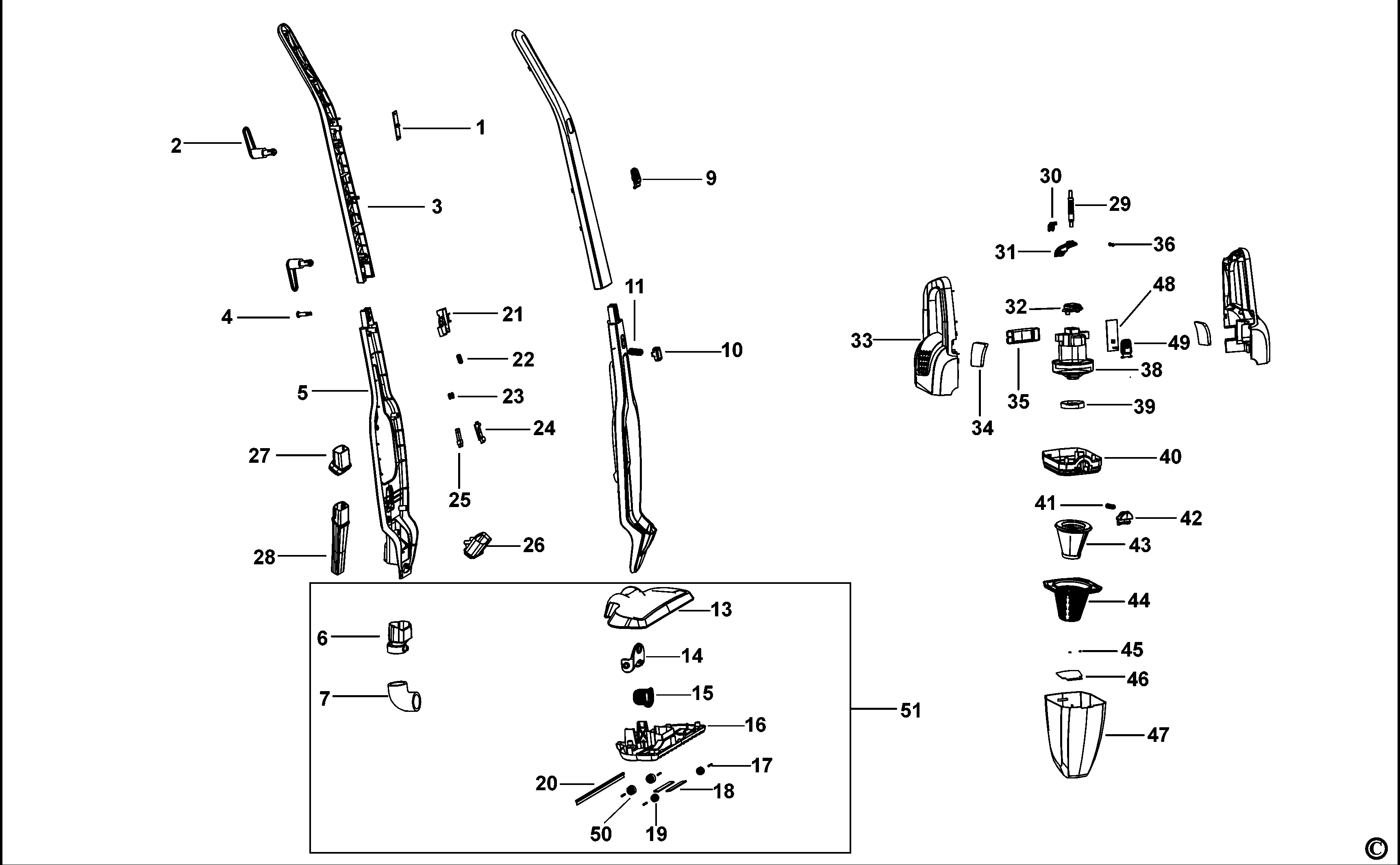

FV600 ПЫЛЕСОС-РУЧКА Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 5170001-60 | 1 | ПЕЧАТНАЯ ПЛАТА | KR | |||
| 2 | 5170001-61 | 2 | КРЮК | KR | |||
| 3 | 5170001-62 | 1 | РУЧКА В СБОРЕ | KR | |||
| 4 | 5170001-63 | 1 | БОЛТ | KR | |||
| 5 | 5170003-24 | 1 | ДЕРЖАТЕЛЬ В СБОРЕ | KR | |||
| 6 | 5170013-78 | 1 | ЩЁТКА В СБОРЕ | | KR |
| ||
| 6 | 5170013-68 | 1 | СОЕДИНЕНИЕ | >=Week10 2015 | KR | ||
| 7 | 5170013-78 | 1 | ЩЁТКА В СБОРЕ | | KR |
| ||
| 7 | 5170013-69 | 1 | ШЛАНГ В СБОРЕ | >=Week10 2015 | KR | ||
| 9 | 5170003-27 | 1 | КНОПКА | KR | |||
| 10 | 5170003-28 | 1 | КНОПКА ОТПИРАНИЯ | KR | |||
| 11 | 5170003-29 | 1 | ПРУЖИНА | KR | |||
| 13 | 5170013-78 | 1 | ЩЁТКА В СБОРЕ | | KR |
| ||
| 13 | 5170013-70 | 1 | КРЫШКА | Upper Cover | >=Week10 2015 | KR | |
| 14 | 5170013-78 | 1 | ЩЁТКА В СБОРЕ | | KR |
| ||
| 14 | 5170013-71 | 1 | ОСНОВА | >=Week10 2015 | KR | ||
| 15 | 5170003-32 | 1 | РАЗЪЁМ | KR | |||
| 16 | 5170013-72 | 1 | КРЫШКА | Down Cover | >=Week10 2015 | KR | |
| 17 | 5170013-78 | 2 | ЩЁТКА В СБОРЕ | | KR |
| ||
| 17 | 5170013-73 | 2 | ВАЛ | >=Week10 2015 | KR | ||
| 18 | 5170013-78 | 2 | ЩЁТКА В СБОРЕ | | KR |
| ||
| 18 | 5170013-74 | 2 | ЭТИКЕТКА | Anti-static paste | >=Week10 2015 | KR | |
| 19 | 5170013-78 | 4 | ЩЁТКА В СБОРЕ | | KR |
| ||
| 19 | 5170013-75 | 2 | КОЛЕСО | Small wheel | >=Week10 2015 | KR | |
| 20 | 5170013-78 | 1 | ЩЁТКА В СБОРЕ | | KR |
| ||
| 20 | 5170013-76 | 1 | СКРЕБОК В КОМПЛЕКТЕ | Scraping sheet | >=Week10 2015 | KR | |
| 21 | 5170003-37 | 1 | ДЕРЖАТЕЛЬ | KR | |||
| 22 | 5170003-38 | 1 | ПРУЖИНА | KR | |||
| 23 | 5170003-39 | 2 | ПРУЖИНА | KR | |||
| 24 | 5170003-40 | 1 | СТОПОРНЫЙ ШТИФТ | KR | |||
| 25 | 5170003-41 | 2 | ШТИФТ | KR | |||
| 26 | 5170003-42 | 1 | ТРУБА | KR | |||
| 27 | 5170003-43 | 1 | ЩЁТКА | KR | |||
| 28 | 5170003-44 | 1 | НАСАДКА | KR | |||
| 29 | 5170003-45 | 1 | КОМПЛЕКТ ПРОВОДОВ | KR | |||
| 30 | 5170003-46 | 2 | ДЕТАЛЬ | KR | |||
| 31 | 5170003-47 | 1 | ДЕРЖАТЕЛЬ | KR | |||
| 32 | 5170003-48 | 1 | КОЛЬЦО | KR | |||
| 33 | 5170003-49 | 1 | КОРПУС | KR | |||
| 34 | 5170003-50 | 2 | ФИЛЬТР | KR | |||
| 35 | 5170003-51 | 1 | КРЫШКА | KR | |||
| 36 | 5170003-52 | 1 | ПЛАСТИНА | KR | |||
| 38 | 5170003-53 | 1 | ЭЛЕКТРОДВИГАТЕЛЬ | KR | |||
| 39 | 5170003-54 | 1 | КОЛЬЦО | KR | |||
| 40 | 5170003-55 | 1 | ДЕРЖАТЕЛЬ | KR | |||
| 41 | 5170003-56 | 1 | ПРУЖИНА | KR | |||
| 42 | 5170003-57 | 1 | КНОПКА ОТПИРАНИЯ | KR | |||
| 43 | 5170003-58 | 1 | ФИЛЬТР | KR | |||
| 44 | 5170003-59 | 1 | ФИЛЬТР | KR | |||
| 45 | 5170003-60 | 2 | КОЛЬЦО | KR | |||
| 46 | 5170003-61 | 1 | СТВОРКА | KR | |||
| 47 | 5170003-62 | 1 | ПЫЛЕСБОРНИК | KR | |||
| 48 | 5170003-63 | 1 | ПЕЧАТНАЯ ПЛАТА В СБОРЕ | KR | |||
| 49 | 5170003-64 | 1 | КНОПКА | KR | |||
| 50 | 5170013-77 | 1 | КОЛЕСО | big wheel | >=Week10 2015 | KR | |
| 51 | 5170013-78 | 1 | ЩЁТКА В СБОРЕ | KR |
