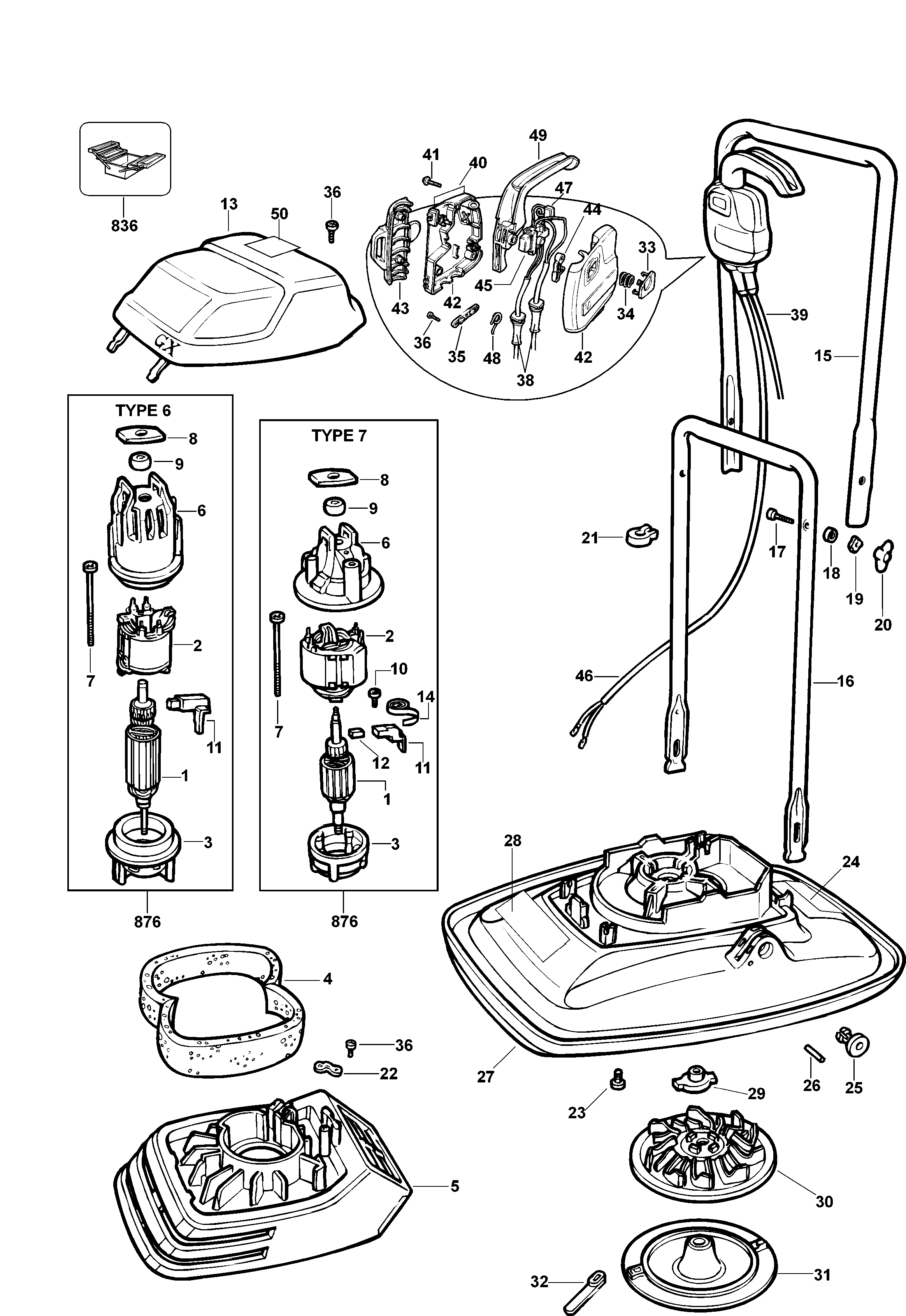

GX295 КОСИЛКА Type 6 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 370083-02 | 1 | ЯКОРЬ | TYPE 6 & 8 | KR | ||
| 1 | 806302-01 | 1 | ЯКОРЬ | TYPE 7 | KR | ||
| 2 | 806164-03 | 1 | СТАТОР | TYPE 7 | KR | ||
| 2 | 370084-02 | 1 | СТАТОР | TYPE 6 & 8 | KR | ||
| 3 | 370430-01 | 1 | КРЕПЛЕНИЕ | TYPE 6 & 8 | KR | ||
| 3 | 805950 | 1 | КОЖУХ В СБОРЕ | TYPE 7 | KR | ||
| 4 | 830666 | 1 | ФИЛЬТР | KR | |||
| 5 | 375015 | 1 | ЗАЩИТНЫЙ КОЖУХ | KR | |||
| 6 | 807849-49 | 1 | КОЖУХ В СБОРЕ | TYPE 7 | KR | ||
| 6 | 371984-49 | 1 | КОЖУХ В СБОРЕ | TYPE 6 & 8 | KR | ||
| 7 | 844217-02 | 2 | ВИНТ СПЕЦИАЛЬНЫЙ | KR |  |
||
| 8 | 854155 | 1 | СТОПОРНОЕ ПРИСПОСОБЛЕНИЕ | KR | |||
| 9 | 890075 | 1 | ПОДШИПНИК | KR | |||
| 10 | 894748 | 2 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | TYPE 7 | KR | |
|
| 11 | 370983-02 | 2 | ЩЁТКА И ДЕРЖАТЕЛЬ 230В | TYPE 6 & 8 | KR | ||
| 11 | 797573-01 | 2 | ОБОЙМА ЩЁТКОДЕРЖАТЕЛЯ В СБОРЕ | TYPE 7 | KR | ||
| 12 | 797059-01 | 2 | ЩЁТКА | TYPE 7 | KR | ||
| 13 | 375014 | 1 | КРЫШКА ЭЛЕКТРОДВИГАТЕЛЯ | KR | |||
| 14 | 792996 | 2 | ПРУЖИНА | KR | |||
| 15 | 369701 | 1 | ВЕРХНЯЯ РУЧКА | KR | |||
| 16 | 808707 | 1 | HANDLE | KR | |||
| 17 | 830664 | 2 | БОЛТ | KR | |||
| 18 | 830832 | 2 | WASHER M6 | KR | |||
| 19 | 844568 | 2 | WASHER M6 | KR | |||
| 20 | 844565 | 2 | БАРАШКОВАЯ ГАЙКА | KR | |||
| 21 | 915859 | 1 | КАБЕЛЬНЫЙ ЗАЖИМ | KR | |||
| 22 | 821070 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | KR |  |
||
| 23 | 849256 | 4 | ВИНТ | KR | |
||
| 24 | 371910-01 | 1 | ПРЕДУПРЕДИТЕЛЬНАЯ ЭТИКЕТКА | KR | |||
| 24 | 371910-01 | 1 | ПРЕДУПРЕДИТЕЛЬНАЯ ЭТИКЕТКА | B1 | KR | ||
| 25 | 373155-01 | 2 | ШТИФТ | KR | |||
| 26 | 830768 | 2 | РЕССОРНЫЙ ШТИФТ | KR | |||
| 27 | 371065 | 1 | КРЫШКА РЕЗАКА | KR | |||
| 28 | 371908 | 1 | ЯРЛЫК ПРОИЗВОДИТЕЛЯ | KR | |||
| 28 | 371908 | 1 | ЯРЛЫК ПРОИЗВОДИТЕЛЯ | B1 | KR | ||
| 29 | 370570 | 1 | КРЕПЛЕНИЕ | TYPE 6 & 8 | KR | ||
| 29 | 843849 | 1 | КРЕПЛЕНИЕ | TYPE 7 | KR | ||
| 30 | 368698-02 | 1 | КРЫЛЬЧАТКА | KR | |||
| 31 | 371337-01 | 1 | ДЕРЖАТЕЛЬ РЕЖУЩЕГО ДИСКА | TYPE 6 & 8 | KR | ||
| 31 | 371337-02 | 1 | ДЕРЖАТЕЛЬ РЕЖУЩЕГО ДИСКА | TYPE 7 | KR | ||
| 32 | 370572 | 1 | РЕЖУЩИЙ ДИСК | Pack x 10 | KR | ||
| 33 | 373092 | 1 | КНОПКА РАЗБЛОКИРОВКИ | KR | |||
| 34 | 827137 | 1 | ПРУЖИНА | KR | |||
| 35 | 827140 | 1 | ЗАЖИМ КАБЕЛЯ | KR | |||
| 36 | 810269 | 6 | ВИНТ | KR | |||
| 38 | 770235 | 2 | ЗАЩИТНОЕ УСТРОЙСТВО | KR | |
||
| 39 | 808240-13 | 1 | КАБЕЛЬ В СБОРЕ | B1 | KR | ||
| 39 | 330048-08 | 1 | КОМПЛЕКТ ПРОВОДОВ (ЕВРОПА) | KR | |
||
| 41 | 809961 | 6 | ВИНТ | KR | |
||
| 42 | 799361-03 | 1 | СОСТАВНАЯ ЧАСТЬ КОРПУСА | KR | |||
| 43 | 799364 | 1 | ПЛАСТИНА | KR | |||
| 44 | 797929 | 1 | ПРИВОД | KR | |||
| 45 | 794164 | 1 | ВЫКЛЮЧАТЕЛЬ | KR | |||
| 46 | 805032-14 | 1 | КАБЕЛЬ В СБОРЕ | KR | |||
| 46 | 805032-14 | 1 | КАБЕЛЬ В СБОРЕ | B1 | KR | ||
| 47 | 807285-06 | 1 | КОНДЕНСАТОР | KR | |
||
| 48 | 827135 | 1 | ПРУЖИНА | KR | |||
| 49 | 373094 | 1 | РЫЧАГ | KR | |
||
| 50 | 371501 | 1 | ЭТИКЕТКА | KR | |||
| 836 | 559586-99 | 1 | СПЕЦИНСТРУМЕНТ WRENCH | KR | |||
| 876 | 806166-10 | 1 | ЭЛЕКТРОДВИГАТЕЛЬ В СБОРЕ | TYPE 7 | KR | ||
| 876 | 370082-02 | 1 | ЭЛЕКТРОДВИГАТЕЛЬ В СБОРЕ | TYPE 6 & 8 | KR |
