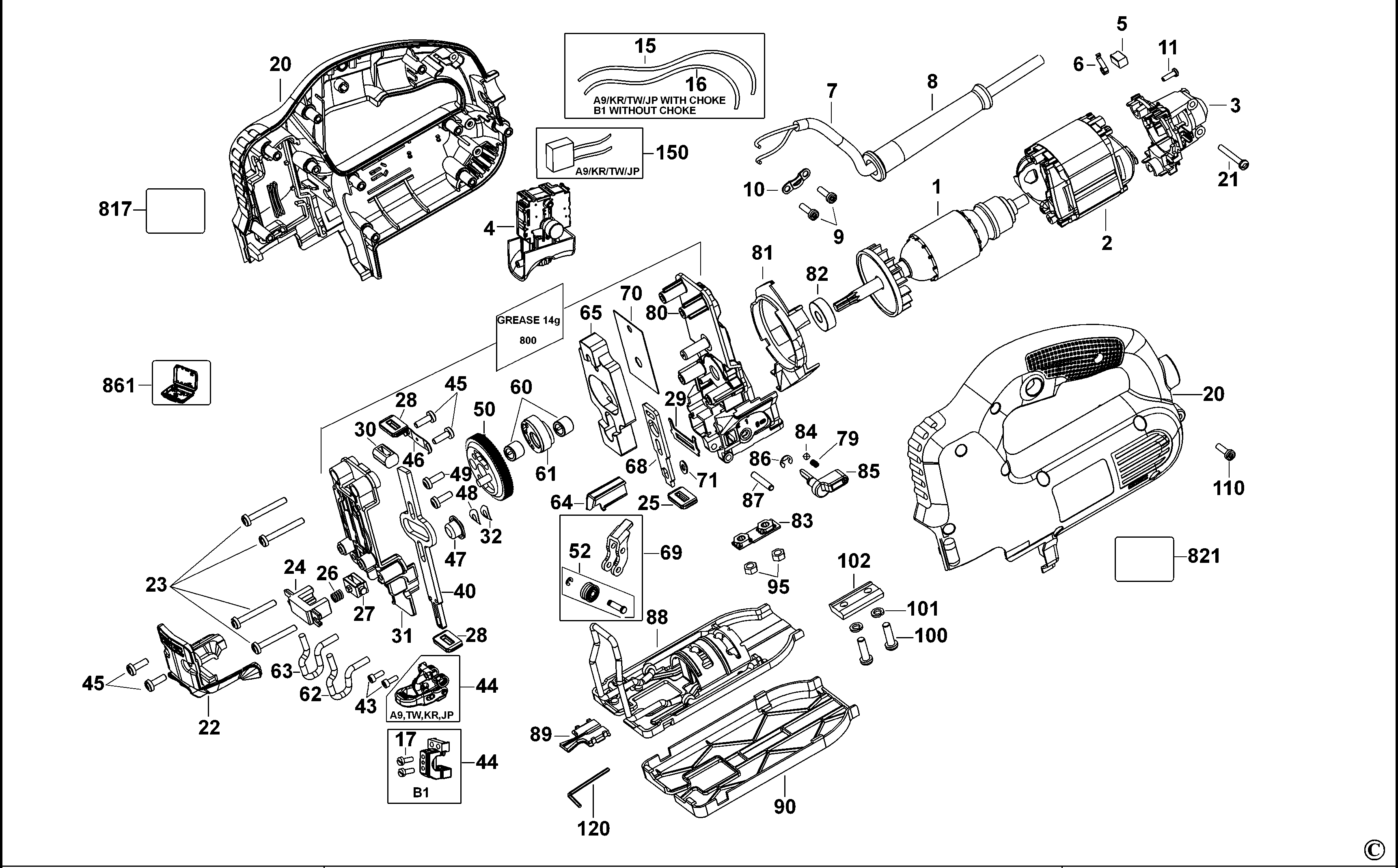

DW341K ジグソーパズル Type 10 | 図面
ドキュメント
部品帳
製品によっては複数の図面がある場合がありますので、 ドロップダウンメニューを見てください
印刷しやすい
全ページを見る
| 項目番号 | Product Number | 製品番号当たりの数量 | 製品の説明 | General Description | その他の情報 | 市場 | 製品の状態 |
|---|---|---|---|---|---|---|---|
| 1 | 1006582-02 | 1 | アーマチュア100V | JP | |||
| 2 | 1006581-02 | 1 | フィールド100V | 100V | JP | ||
| 3 | 495748-00 | 1 | ブラシホルダープレート | JP | |||
| 4 | 624901-02 | 1 | スイッチ | 100V | JP |  |
|
| 5 | 496855-00 | 1 | ブラシペア | 100V | JP | ||
| 6 | 445860-00 | 2 | ブラシスプリング | JP | |
||
| 7 | 403395-00 | 1 | コードプロテクター | JP | |
||
| 8 | 562226-91 | 1 | コードセット | 100 V | JP | |
|
| 9 | 330019-02 | 2 | スクリュー | JP | |||
| 10 | 821070 | 1 | コードクランプ | JP | |
||
| 11 | 330065-25 | 2 | スクリュー | JP | |
||
| 15 | 493994-00 | 1 | チョークリードブラック | JP | |||
| 16 | 494002-00 | 1 | チョークリードレッド | JP | |||
| 20 | 479202-00 | 1 | クラムシェルセット | JP | |||
| 21 | 330065-27 | 2 | スクリュー | M3.5 X 30 TX15 | JP | |
|
| 22 | 479179-00 | 1 | 鋳造 | JP | |||
| 23 | 330045-09 | 4 | スクリュー | M4x30 T20 MTLTHDFMG | JP | |
|
| 24 | 490331-01 | 1 | キャリア | JP | |||
| 25 | 1007091-00 | 1 | フェルトシール | JP | |||
| 26 | 490457-00 | 1 | ばね圧縮 | JP | |
||
| 27 | 490330-01 | 1 | サポートベアリング | JP | |||
| 28 | 1006574-00 | 2 | フェルトシール | JP | |||
| 29 | 496596-00 | 1 | 密閉する | JP | |||
| 30 | 490329-01 | 1 | ベアリング | JP | |||
| 31 | 1006502-00 | 1 | ギアケースカバー | JP | |||
| 32 | 479820-01 | 1 | ワッシャースペシャル | JP | |||
| 40 | 479190-00 | 1 | 軸 | JP | |||
| 43 | 370167 | 2 | スクリュー | JP | |
||
| 44 | 479338-00 | 1 | ブレードクランプ | JP | |||
| 45 | 324006-00 | 4 | スクリュー | JP | |
||
| 46 | 582261-00 | 1 | クランプ | JP | |
||
| 47 | 582257-00 | 1 | ドライブローラー | JP | |
||
| 48 | 479820-00 | 1 | ワッシャースペシャル | JP | |
||
| 49 | N214852 | 2 | スクリュー | M4 X 15 | JP |  |
|
| 50 | N080218 | 1 | ギアSA | JP | |
||
| 50 | N080218 | 1 | ギアSA | JP | |
||
| 52 | 1008687-00 | 1 | ローラーのSA | JP | |||
| 60 | 330004-01 | 2 | ベアリングニードル | JP | |
||
| 61 | 479186-01 | 1 | 偏心 | JP | |||
| 62 | 491122-00 | 1 | ガードLH | JP | |
||
| 63 | 491123-00 | 1 | ガードRH | JP | |
||
| 64 | 479203-00 | 1 | ノズル | JP | |
||
| 65 | 479189-01 | 1 | バランスウェイト | JP | |||
| 68 | 479192-00 | 1 | フォーク | JP | |||
| 69 | 479194-01 | 1 | ローラーのSA | JP | |||
| 70 | 490349-00 | 1 | スラストプレート | JP | |
||
| 71 | 330016-01 | 1 | ワッシャー | JP | |
||
| 79 | 1007820-00 | 1 | バネ（スプリング） | JP | |||
| 80 | 479181-01 | 1 | 鋳造 | JP | |||
| 81 | 490627-00 | 1 | バッフルファン | JP | |
||
| 82 | 605040-11 | 1 | ベアリングボール | 608 (8 x 22 x 7) | JP | |
|
| 83 | 494315-01 | 1 | QUADRANT | JP | |||
| 84 | 90503350 | 1 | ボール鋼 | JP | |||
| 85 | 1007797-00 | 1 | レバー | JP | |||
| 86 | 1007796-00 | 1 | クリップ | JP | |||
| 87 | 330041-55 | 1 | ピン | JP | |
||
| 88 | 1007509-00 | 1 | シューSA | JP | |||
| 89 | 479966-00 | 1 | アンチスプリンターデバイス | JP | |
||
| 90 | 1005085-00 | 1 | カバープレート | JP | |||
| 95 | 322319 | 2 | ナット | JP | |
||
| 100 | 098120-16 | 2 | スクリュー | JP | |||
| 101 | 098197-06 | 2 | ワッシャー | JP | |
||
| 102 | 479532-00 | 1 | クランプ | JP | |
||
| 110 | 330019-66 | 10 | スクリュー | JP | |
||
| 120 | 487848-02 | 1 | 六角レンチ4MM | JP | |||
| 150 | 949877-03 | 1 | コンデンサー | JP | |||
| 800 | 870889-02 | 1 | グリース | JP | |
||
| 817 | 395657-00 | 1 | ブランドレーベル | JP | |
||
| 821 | 1007113-00 | 1 | 定格プレート | JP | JP | ||
| 861 | 1006384-00 | 1 | キットボックス | JP |
