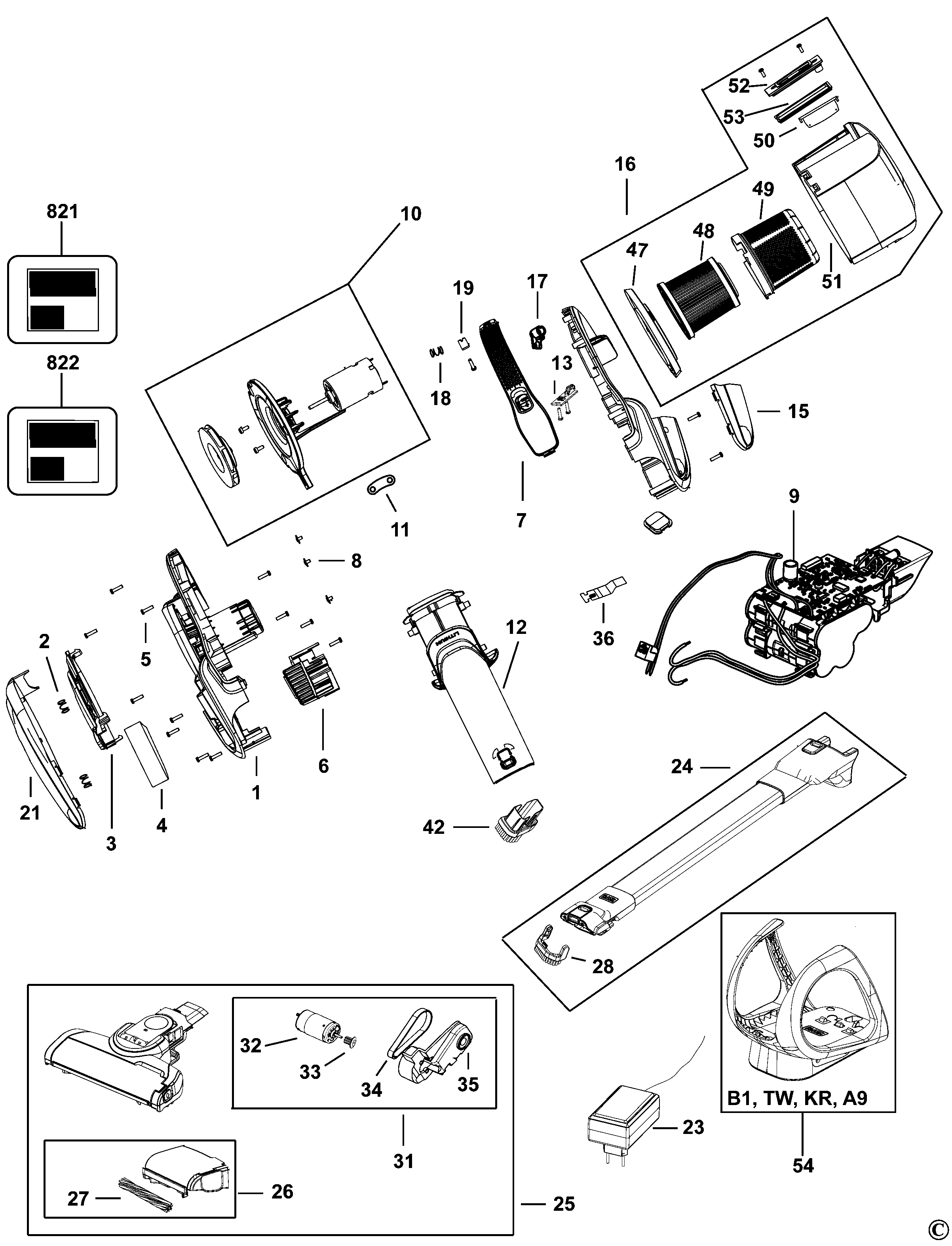

CS1820T ПЫЛЕСОС-РУЧКА Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 90621185-14 | 1 | КОЖУХ В СБОРЕ | JP | |||
| 2 | 90627528 | 2 | ПРУЖИНА | JP |  |
||
| 3 | 90606955-06 | 1 | РЫЧАГ ВЫСВОБОЖДЕНИЯ | JP | |
||
| 4 | 90605950 | 1 | ВЫПУСК | JP | |
||
| 5 | 90571477-01 | 17 | ВИНТ | JP | |
||
| 6 | 90605947-04 | 1 | ОТДУШИНА | JP | |||
| 7 | 90632373-05 | 1 | HANDLE | JP | |||
| 8 | 90627524 | 3 | ВИНТ | JP | |
||
| 10 | 90621178-03 | 1 | ЭЛЕКТРОДВИГАТЕЛЬ И ВЕНТИЛЯТОР | JP | |||
| 11 | 90626425 | 1 | СТОПОРНОЕ ПРИСПОСОБЛЕНИЕ | JP | |
||
| 12 | 90621181-07 | 1 | НАСАДКА | JP | |||
| 13 | 90620562-01 | 1 | ПЕЧАТНАЯ ПЛАТА | JP | |
||
| 15 | 90620997 | 1 | КРЫШКА | JP | |
||
| 16 | 90621435-03 | 1 | РЕЗЕРВУАР | JP | |||
| 17 | 90632475 | 1 | ДЕРЖАТЕЛЬ | JP | |||
| 18 | 90627526 | 1 | ПРУЖИНА | JP | |||
| 19 | 90624626 | 1 | РАЗЪЕДИНИТЕЛЬ | JP | |
||
| 21 | 90614011 | 1 | КРЫШКА | JP | |
||
| 23 | 90638611 | 1 | ЗАРЯДНОЕ УСТРОЙСТВО | JP | |||
| 24 | 90621437-02 | 1 | ТРУБА В СБОРЕ | JP | |||
| 25 | 90591871-08 | 1 | НОЖКА В СБОРЕ | JP | |||
| 26 | 90608572-01 | 1 | ГОЛОВКА В СБОРЕ | JP | |||
| 27 | 90600922 | 1 | ШИНА В СБОРЕ | JP | |||
| 28 | 90608984-12 | 1 | ЩЁТКА В СБОРЕ | JP | |||
| 31 | 90608509-06 | 1 | ЭЛЕКТРОДВИГАТЕЛЬ В СБОРЕ | JP | |||
| 32 | 90613453-06 | 1 | ЭЛЕКТРОДВИГАТЕЛЬ | JP | |||
| 33 | 90592211-01 | 1 | ШЕСТЕРНЯ | JP | |||
| 34 | 90592224 | 1 | ПРИВОДНОЙ РЕМЕНЬ | JP | |
||
| 35 | 90591875 | 1 | КРЕПЛЕНИЕ | JP |  |
||
| 36 | 90624380 | 1 | ПЕЧАТНАЯ ПЛАТА В СБОРЕ | JP | |||
| 42 | 90627690 | 1 | ЩЁТКА | JP | |
||
| 47 | N519708 | 1 | РАМА | JP | |
||
| 48 | N718969 | 1 | ФИЛЬТР | JP | |||
| 49 | 90606057 | 1 | ФИЛЬТР ПРЕДВАРИТЕЛЬНОЙ ОЧИСТКИ | JP | |
||
| 50 | 90615870 | 1 | СТВОРКА | JP | |
||
| 51 | 90609645 | 1 | РЕЗЕРВУАР | JP | |||
| 52 | 90624959 | 1 | УПЛОТНЕНИЕ | JP | |||
| 53 | 90617324-01 | 1 | ПЛАСТИНА | JP | |||
| 821 | 90637689 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | JP | |||
| 822 | 90637696 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | JP |
