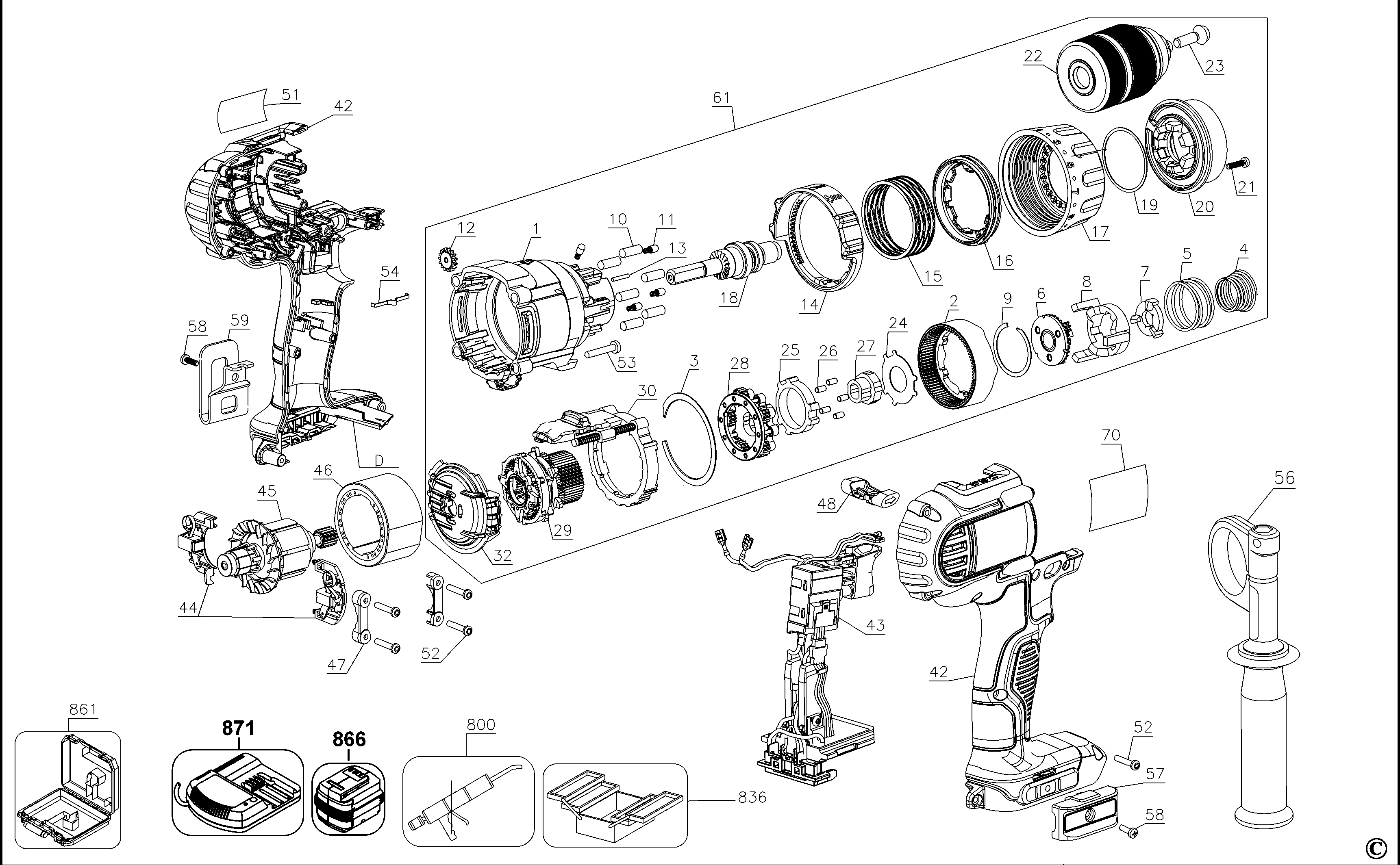

DCD985 АККУМУЛЯТОРНАЯ ДРЕЛЬ / ШУРУПОВЁРТ Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | N091150 | 1 | КОРПУС РЕДУКТОРА | DCD985 printed HDD | KR |  |
|
| 2 | N113240 | 1 | ШЕСТЕРНЯ | OUTPUT STAGE | KR | |
|
| 3 | 650474-00 | 1 | ПРУЖИННЫЙ ЗАЖИМ | KR | |
||
| 4 | 650448-00 | 1 | ПРУЖИНА | KR | |
||
| 5 | 650455-00 | 1 | ПРУЖИНА | KR | |
||
| 6 | 650427-00 | 1 | КУЛАЧОК | KR | |||
| 7 | 650446-00 | 1 | ХРАПОВОЙ МЕХАНИЗМ, ФИКСИРОВАННАЯ ЧАСТЬ | KR | |||
| 8 | N080691 | 1 | БЛОКИРУЮЩЕЕ УСТРОЙСТВО | KR | |
||
| 9 | 650475-00 | 1 | СТОПОРНОЕ КОЛЬЦО | KR | |
||
| 10 | N021544 | 6 | ШТИФТ | KR |  |
||
| 11 | 326467-00 | 5 | СТОПОР | KR | |
||
| 12 | N111054 | 1 | ВЕДУЩАЯ ШЕСТЕРНЯ | KR | |
||
| 13 | 629085-00 | 1 | ШТИФТ | KR | |
||
| 14 | 650460-00 | 1 | ПЕРЕКЛЮЧАТЕЛЬ | Mode Selector | KR | |
|
| 15 | 655532-00 | 1 | ПРУЖИНА | KR | |
||
| 16 | 652380-00 | 1 | ГАЙКА | KR | |
||
| 17 | 650459-00 | 1 | ФЛАНЕЦ В СБОРЕ | KR | |||
| 18 | N440840 | 1 | ШПИНДЕЛЬ В СБОРЕ | packaged N056786 | KR | ||
| 19 | N015955 | 1 | НЕЙЛОНОВАЯ ШАЙБА | KR | |
||
| 20 | 650491-00 | 1 | ТОРЦЕВАЯ КРЫШКА | KR | |
||
| 21 | 650418-00 | 3 | ВИНТ | KR | |
||
| 22 | N242399 | 1 | БЕСКЛЮЧЕВОЙ ПАТРОН | KR | |
||
| 23 | 605256-02 | 1 | ВИНТ | KR | |
||
| 24 | 652378-00 | 1 | ПЛАСТИНА | KR | |
||
| 25 | 650470-00 | 1 | СТОПОРНОЕ КОЛЬЦО | KR | |||
| 26 | 654110-00 | 5 | РОЛИК | KR | |
||
| 27 | 652379-00 | 1 | УДАРНЫЙ УЗЕЛ | Double D | KR | ||
| 28 | N388924 | 1 | ШЕСТЕРНЯ В СБОРЕ | OUTPUT | KR | ||
| 29 | N388150 | 1 | ШЕСТЕРНЯ В СБОРЕ | 1st Reduction | KR | ||
| 30 | N388923 | 1 | ПОЛЗУН В СБОРЕ | KR | |||
| 32 | N347360 | 1 | ОТРАЖАТЕЛЬ В СБОРЕ | PKG'D N142937 | KR | ||
| 42 | N043352SV | 1 | КОРПУС В КОМПЛЕКТЕ | KR | |||
| 43 | N359099 | 1 | ВЫКЛЮЧАТЕЛЬ РЕМНАБОР | 18V EMI w/Weld Term. | KR | ||
| 44 | N031214 | 1 | ОБОЙМА ЩЁТКОДЕРЖАТЕЛЯ В СБОРЕ | INCL.BRUSH&HLDR ASSY | KR | ||
| 45 | N372159 | 1 | ЯКОРЬ В СБОРЕ | KR | |||
| 46 | N230576 | 1 | МАГНИТ | 26mm | KR | |
|
| 47 | N007948 | 2 | ЗАЖИМ | KR | |
||
| 48 | N091392 | 1 | ПРИВОД ВПЕР. / НАЗ. | KR | |
||
| 51 | N096996 | 1 | ЯРЛЫК ПРОИЗВОДИТЕЛЯ | KR | |
||
| 52 | 682211-00 | 13 | ВИНТ | KR | |
||
| 53 | 330019-52 | 4 | ВИНТ | KR | |
||
| 54 | N014681 | 2 | ПЛАСТИНЧАТАЯ ПРУЖИНА | KR | |
||
| 56 | N389651 | 1 | БОКОВАЯ РУЧКА | KR | |
||
| 57 | N095778 | 1 | ДЕРЖАТЕЛЬ БИТ | KR | |
||
| 58 | N042665 | 2 | ВИНТ | KR | |
||
| 59 | N268241 | 1 | КРЕПЁЖ В СБОРЕ | BELT HOOK, W/SCREW AND INSTRUCTIONS | KR | ||
| 61 | N211314 | 1 | РЕДУКТОР В СБОРЕ | ZRP HDD w/18.0V Arm. | KR | ||
| 70 | N405205 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | DCD985-KR Type 1 | KR | ||
| 800 | N017298 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | G-2008 Molykote | KR | |
|
| 836 | 559662-99 | 1 | СПЕЦИНСТРУМЕНТ CHUCK REMOVAL JIG | KR | |||
| 836 | 596004-99 | 1 | СПЕЦИНСТРУМЕНТ INSERT | KR | |
||
| 836 | 559661-99 | 1 | СПЕЦИНСТРУМЕНТ CHUCK REMOVAL JIG | KR | |
||
| 866 | DCB181-XJ | 2 | АККУМ. БАТАРЕЯ, 18В-1,5А*ч-27Вт*ч | DCD985L2 | KR | ||
| 866 | DCB182-KR | 2 | АККУМ. БАТАРЕЯ, 18В-4,0А*ч-72Вт*ч | DCD985M2 | KR | ||
| 871 | DCB105-KR | 1 | ЗАРЯДНОЕ УСТРОЙСТВО В СБОРЕ | KR | KR |
