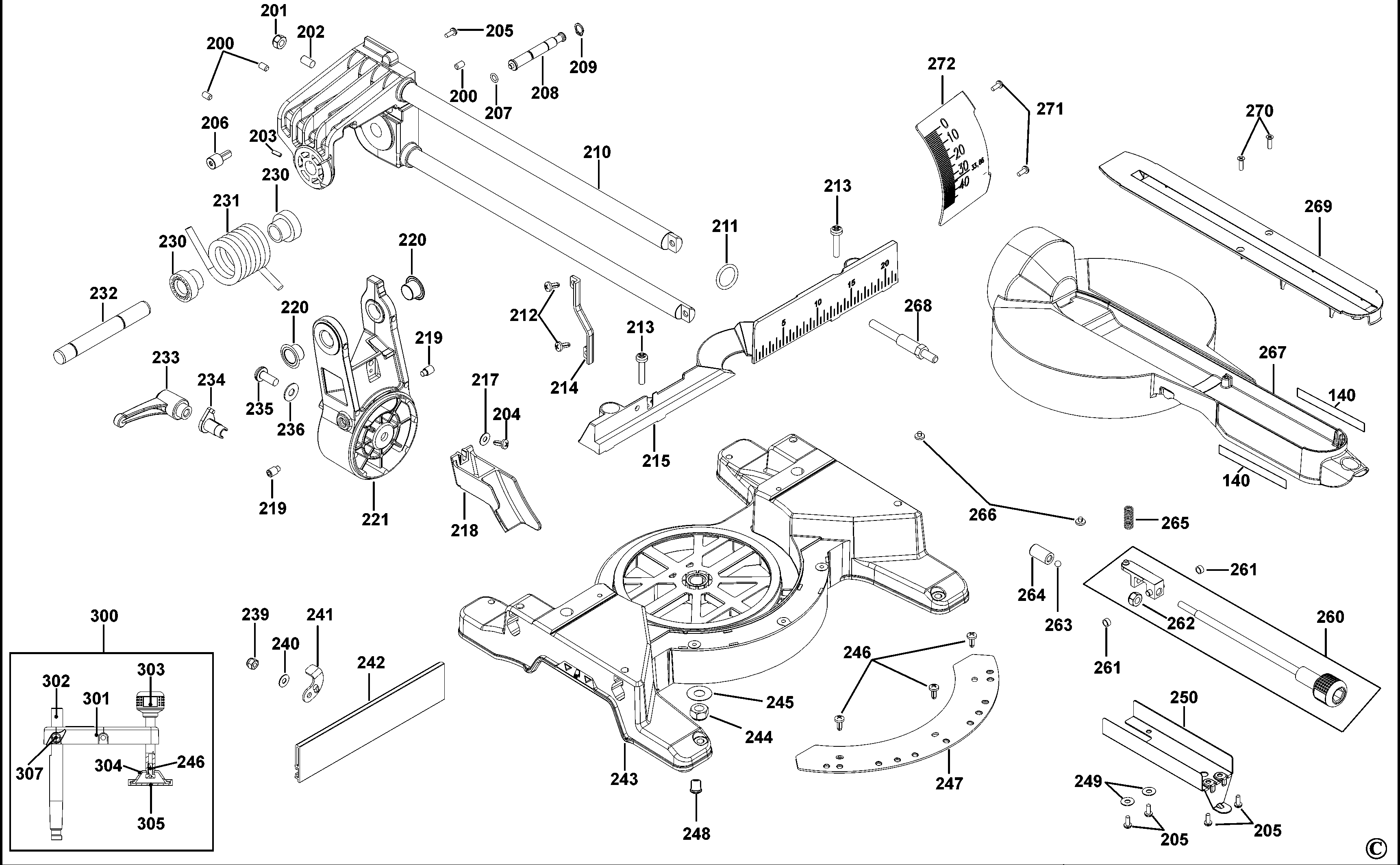

DCS778 ТОРЦЕВАЯ ПИЛА Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 5 | 330045-05 | 2 | ВИНТ | KR |  |
||
| 6 | N496795 | 1 | СВЕТОДИОДНЫЙ ИНДИКАТОР | KR | |||
| 8 | N110339 | 1 | РЫЧАГ В СБОРЕ | KR |  |
||
| 9 | 939625-00 | 1 | ШАЙБА | KR | |
||
| 10 | 930076-01 | 1 | ВИНТ | KR | |
||
| 11 | N464700 | 1 | РЫЧАГ | KR | |
||
| 13 | 869295-00 | 1 | ВТУЛКА | KR | |
||
| 14 | 869156-00 | 1 | ШТИФТ | KR | |
||
| 15 | 869192-00 | 1 | ВТУЛКА | KR | |
||
| 16 | N463316 | 1 | КРЫШКА РУЧКИ | KR | |||
| 21 | 760296-01 | 1 | ОСЬ ПОВОРОТА | KR | |
||
| 28 | N440266 | 1 | КРЫШКА | KR | |||
| 29 | N440265 | 1 | КОРПУС | KR | |||
| 32 | 949896-10 | 2 | ВИНТ | KR | |||
| 33 | N300152 | 1 | КОЛПАЧОК | LED | KR | |
|
| 35 | N130455 | 1 | ДЕФЛЕКТОР ПЫЛИ | KR | |
||
| 36 | 604728-00 | 5 | СТОПОРНОЕ КОЛЬЦО | KR | |
||
| 37 | N463317 | 1 | КРЫШКА КОРПУСА | KR | |||
| 38 | 330045-07 | 3 | ВИНТ | KR | |
||
| 39 | N456928 | 14 | ВИНТ | 3.9 X 22 T | KR | |
|
| 40 | N570555 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | KR | KR | ||
| 41 | N168410 | 1 | ПРУЖИНА | KR | |
||
| 42 | 860073-00 | 2 | ШАЙБА | KR | |
||
| 43 | 860084-20 | 1 | ВИНТ | KR | |
||
| 44 | 761306-00 | 1 | УПОР | KR | |
||
| 45 | 949896-13 | 1 | ВИНТ | KR | |
||
| 46 | 943022-01 | 1 | ВИНТ | KR | |
||
| 47 | 941633-00 | 1 | ШАЙБА | KR | |
||
| 48 | N110318 | 1 | ЗАЩИТНЫЙ КОЖУХ В СБОРЕ | KR | |
||
| 49 | 760298-01 | 6 | ВСТАВКА | KR | |
||
| 50 | 146774-00 | 1 | РОЛИК | KR | |
||
| 51 | N486097 | 1 | ВЕРХНИЙ ЗАЩИТНЫЙ КОЖУХ | KR | |
||
| 54 | 398443-00 | 1 | ЗАЖИМ КАБЕЛЯ | KR | |
||
| 60 | N142857 | 1 | ПРУЖИННЫЙ ЗАЖИМ | KR | |
||
| 62 | N570591 | 1 | ЗАЖИМНАЯ ШАЙБА ВНУТРЕННЯЯ | KR | KR | ||
| 62 | N106551 | 1 | ЗАЖИМНАЯ ШАЙБА ВНУТРЕННЯЯ | KR | |
||
| 63 | N106550 | 1 | ЗАЖИМНАЯ ШАЙБА ВНЕШНЯЯ | KR | |
||
| 64 | 869245-00 | 1 | ВИНТ | KR | |
||
| 65 | N106424 | 1 | РУЧЬЕВОЙ РЕМЕНЬ | 11 Ribs | KR | |
|
| 67 | 760241-01 | 2 | ПРОСТАВКА | KR | |||
| 70 | N448252 | 1 | КОРПУС | KR | |||
| 71 | N448928 | 1 | ТОРЦЕВАЯ КРЫШКА | KR | |||
| 72 | 330019-03 | 2 | ВИНТ | KR | |
||
| 73 | 330045-51 | 4 | ВИНТ | KR | |
||
| 83 | 946874-00 | 1 | РЕГУЛИРОВОЧНОЕ ПРИСПОСОБЛЕНИЕ | KR | |
||
| 91 | 860083-03 | 1 | ГАЙКА | KR | |
||
| 93 | 869166-00 | 1 | БЛОКИРУЮЩЕЕ УСТРОЙСТВО | KR | |
||
| 96 | 947067-00 | 1 | ПРОБКА | KR | |
||
| 118 | 869140-00 | 1 | КНОПКА БЛОКИРОВКИ | KR | |
||
| 119 | 868082-00 | 1 | ПРУЖИНА | KR | |
||
| 121 | 330045-10 | 2 | ВИНТ | PH/TT M4X35 | KR | |
|
| 122 | N438436 | 1 | КРЫШКА | KR | |||
| 123 | N115190 | 1 | РУЧЬЕВОЙ РЕМЕНЬ | 16 Ribs | KR | |
|
| 125 | 869246-00 | 1 | ПРУЖИНА | KR | |
||
| 130 | N494885 | 1 | ЭЛЕКТРОДВИГАТЕЛЬ В СБОРЕ | 54V DCS778 | KR | ||
| 131 | 868682-00 | 1 | ШЕСТИГРАННЫЙ КЛЮЧ | 4/6mm | KR | |
|
| 140 | N470118 | 2 | ЭТИКЕТКА | KR | |||
| 141 | N465013 | 1 | ЯРЛЫК ПРОИЗВОДИТЕЛЯ | KR | |
||
| 144 | N106542 | 1 | НИЖНИЙ ЗАЩИТНЫЙ КОЖУХ | KR | |
||
| 200 | 150075-00 | 1 | ВИНТ | KR | |
||
| 201 | 860083-14 | 1 | ГАЙКА | KR | |
||
| 202 | 760242-00 | 1 | ВИНТ | M8 x 30 | KR | |
|
| 203 | 941902-00 | 2 | ПОТАЙНОЙ ВИНТ | M6 X 16 | KR | ||
| 204 | 330045-06 | 1 | ВИНТ | KR | |
||
| 205 | 330045-05 | 2 | ВИНТ | KR | |
||
| 206 | 618198-00 | 1 | ВИНТ | KR | |
||
| 207 | 943030-00 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | KR | |
||
| 208 | N129820 | 1 | ШТИФТ | KR | |
||
| 209 | 860079-02 | 1 | СТОПОРНОЕ КОЛЬЦО | KR | |
||
| 210 | N231740 | 1 | НАПРАВЛЯЮЩАЯ В СБОРЕ | KR | |
||
| 211 | 869141-00 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | 18.6 X 3.5 | KR | |
|
| 212 | 949609-03 | 2 | ВИНТ | KR | |
||
| 213 | 330045-26 | 2 | ВИНТ | KR | |
||
| 214 | 947613-00 | 1 | КРОНШТЕЙН | KR | |
||
| 215 | N458682 | 1 | НАПРАВЛЯЮЩАЯ | KR | |
||
| 217 | 941633-00 | 2 | ШАЙБА | KR | |
||
| 218 | N150087 | 1 | КОНВЕЙЕР | KR | |
||
| 219 | 949743-02 | 2 | ВИНТ | M8 x 14mm | KR | |
|
| 220 | N083191 | 2 | ВТУЛКА | KR | |
||
| 221 | N463318 | 1 | СЕГМЕНТ | KR | |||
| 230 | 146732-00 | 2 | ПРОСТАВКА | KR | |
||
| 231 | N136651 | 1 | ТОРСИОННАЯ ПРУЖИНА | KR | |
||
| 232 | N231736 | 1 | ОСЬ ШАРНИРА | KR | |
||
| 233 | 861840-03 | 1 | РЫЧАГ | KR | |
||
| 234 | 868680-00 | 1 | ВСТАВКА | KR | |
||
| 235 | 612008-00 | 1 | ВИНТ | KR | |
||
| 236 | 933168-00 | 1 | ШАЙБА | KR | |
||
| 239 | 860092-02 | 1 | ГАЙКА | KR | |
||
| 240 | 760241-01 | 1 | ПРОСТАВКА | KR | |||
| 241 | N128350 | 1 | БЛОКИРОВКА РЫЧАГА | KR | |
||
| 242 | N497434 | 1 | НАПРАВЛЯЮЩАЯ В СБОРЕ | KR | |
||
| 243 | N476310 | 1 | ОСНОВАНИЕ В СБОРЕ | KR | |
||
| 244 | 860092-07 | 1 | ГАЙКА | KR | |
||
| 245 | 949705-01 | 1 | ШАЙБА | KR | |
||
| 246 | 330045-49 | 4 | ВИНТ | KR | |
||
| 247 | 868677-00 | 1 | ШКАЛА | KR | |
||
| 248 | 868777-00 | 4 | НОЖКА | KR | |
||
| 249 | 860074-00 | 2 | ПРУЖИННАЯ ШАЙБА | KR | |
||
| 250 | N483511 | 1 | КРЫШКА | KR | |
||
| 260 | N109532 | 1 | БЛОКИРУЮЩЕЕ УСТРОЙСТВО | KR | |
||
| 261 | N299799 | 2 | ВТУЛКА | KR | |
||
| 262 | 860092-05 | 1 | ГАЙКА | KR | |
||
| 263 | 868708-00 | 1 | ШАРИК | KR | |
||
| 264 | 868707-01 | 1 | ВТУЛКА | KR | |
||
| 265 | N276679 | 1 | ПРУЖИНА | KR | |||
| 266 | 760298-01 | 3 | ВСТАВКА | KR | |
||
| 267 | N484587 | 1 | ПОВОРОТНЫЙ СТОЛ | KR | |||
| 268 | N115187 | 1 | ВАЛ | KR | |
||
| 269 | N106478 | 1 | ВСТАВКА СТОЛА | KR | |
||
| 270 | 860205-08 | 2 | ВИНТ | KR | |
||
| 271 | 949894-12 | 2 | ВИНТ | KR | |
||
| 272 | N131182 | 1 | ШКАЛА ИНДИКАЦИИ УГЛА РЕЗКИ | KR | |
||
| 300 | N171682 | 1 | ЗАЖИМ В СБОРЕ | KR | |
||
| 301 | 869306-00 | 1 | РЫЧАГ | KR | |
||
| 302 | N168123 | 1 | ПРИЖИМНАЯ ПЛАНКА | KR | |
||
| 303 | 869308-00 | 1 | РУЧКА | KR | |
||
| 304 | 630068-00 | 1 | ОПОРА | KR | |
||
| 305 | 630085-00 | 1 | ЗАХВАТ | KR | |
||
| 307 | 326573-01 | 1 | SCREW WING | KR | |
||
| 322 | N459248 | 1 | ЭТИКЕТКА | XR Flexvot L/H | KR | |
|
| 323 | N459249 | 1 | ЭТИКЕТКА | XR Flex Volt RH | KR | |
|
| 800 | 93488-00 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | KR | |
||
| 867 | N462141 | 1 | ЗАЩИТНЫЙ КОЛПАЧОК | KR | |
