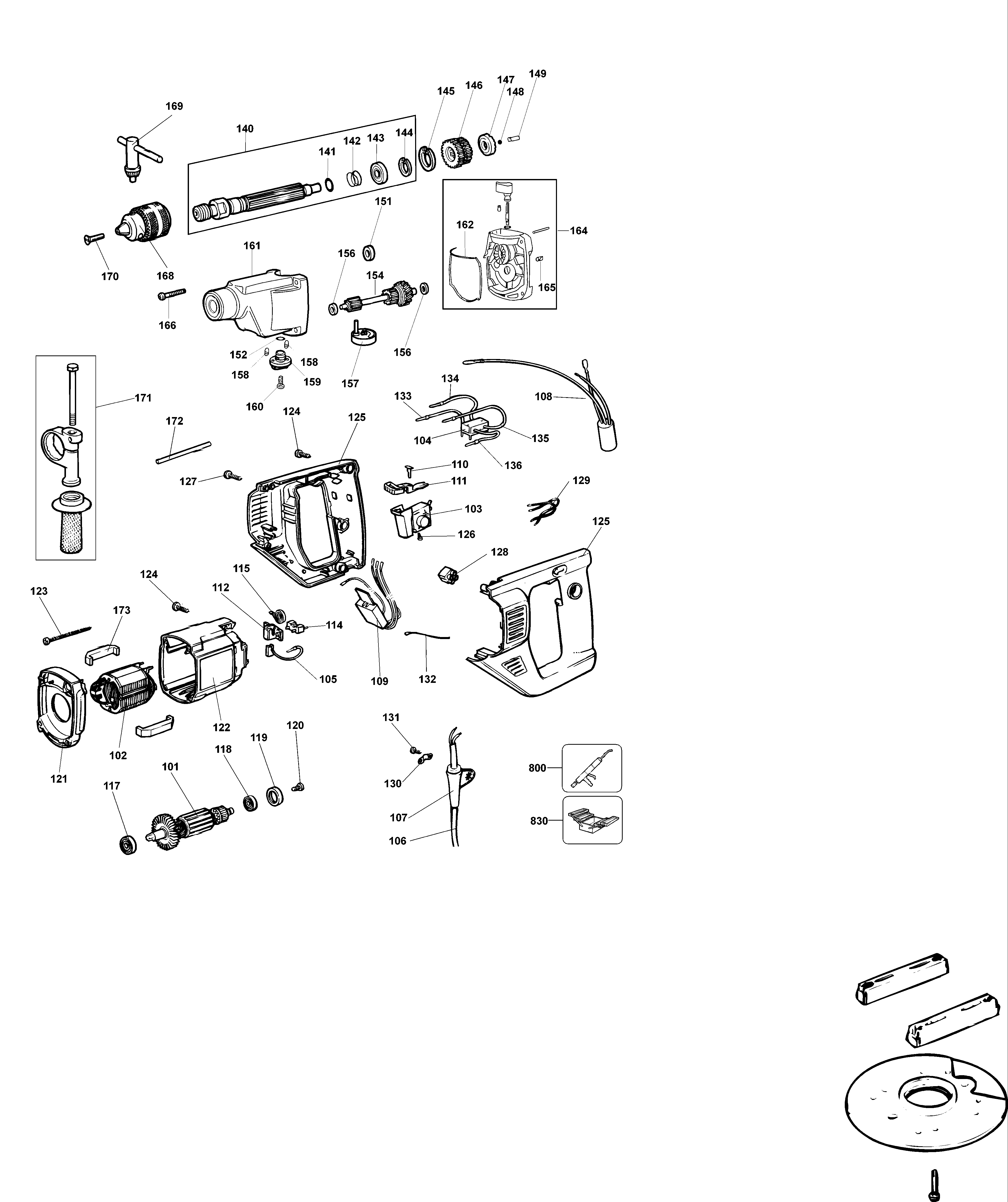

DW165 УДАРНАЯ ДРЕЛЬ Type 2 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 101 | 328620-10 | 1 | ЯКОРЬ 230В | KR | |||
| 102 | 572393-02 | 1 | СТАТОР 230В | KR |  |
||
| 103 | 324556-49 | 1 | ВЫКЛЮЧАТЕЛЬ | KR | |
||
| 104 | 324400-00 | 1 | ПЕРЕКЛЮЧАТЕЛЬ РЕВЕРСА | KR | |||
| 105 | 323660-08 | 2 | ЩЁТКА | KR | |||
| 106 | 330080-26 | 1 | КОМПЛЕКТ ПРОВОДОВ | KR | |||
| 107 | 320785 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | KR | |
||
| 108 | 320843-05 | 1 | КОНДЕНСАТОР | KR | |||
| 109 | 324552-06 | 1 | ELECTRONIC 240V | KR | |
||
| 110 | 324165-02 | 1 | ВСТАВКА | KR | |||
| 111 | 323490-08 | 1 | РЫЧАГ | KR | |||
| 112 | 323496-02 | 2 | ЩЁТКОДЕРЖАТЕЛЬ | KR | |
||
| 114 | 491366-00 | 2 | КОМПЛЕКТ ЩЁТОК | KR | |||
| 115 | 872843 | 2 | ПРУЖИНА | KR | |||
| 117 | 329047-49 | 1 | ГНЕЗДО ПОДШИПНИКА | KR | |||
| 118 | 330003-19 | 1 | ПОДШИПНИК | KR |  |
||
| 119 | 870052 | 1 | ВТУЛКА | KR | |
||
| 120 | 911276 | 1 | ВИНТ | KR | |
||
| 121 | 326184-08 | 1 | ОТРАЖАТЕЛЬ | KR | |||
| 122 | 324188-05 | 1 | КОРПУС СТАТОРА | KR | |||
| 123 | 916231 | 2 | ВИНТ | KR | |
||
| 124 | 323924-02 | 4 | ВИНТ | KR | |||
| 125 | 324189-05 | 1 | РУЧКА В СБОРЕ | KR | |||
| 126 | 911026 | 3 | ВИНТ | KR | |
||
| 127 | 330065-13 | 2 | ВИНТ | KR | |
||
| 128 | 323534-00 | 1 | РАЗЪЁМ | KR | |||
| 129 | 323635-10 | 2 | LEAD 70MM | KR | |||
| 130 | 821070 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | KR | |
||
| 131 | 323924-08 | 2 | ВИНТ | KR | |
||
| 132 | 878846 | 1 | LEAD 360MM | KR | |
||
| 133 | 877358 | 1 | LEAD 220MM | KR | |||
| 134 | 877357 | 1 | LEAD 160MM BLACK | KR | |||
| 135 | 877357 | 1 | LEAD 160MM BLACK | KR | |||
| 136 | 323768-02 | 1 | LEAD 120MM BLACK | KR | |||
| 140 | 327313-02 | 1 | ШПИНДЕЛЬ В СБОРЕ | KR | |
||
| 141 | 930028-00 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | KR | |||
| 142 | 931890 | 1 | ПРУЖИНА | KR | |
||
| 143 | 605040-25 | 1 | ШАРИКОВЫЙ ПОДШИПНИК | KR | |
||
| 144 | 944137-00 | 1 | СТОПОРНОЕ КОЛЬЦО | KR | |
||
| 145 | 931398 | 1 | КОЛЬЦО | KR | |
||
| 146 | 1008288-00 | 1 | ШЕСТЕРНЯ | KR | |||
| 147 | 945706-00 | 1 | ХРАПОВОЙ МЕХАНИЗМ | KR | |
||
| 148 | 917725 | 1 | ШАРИК | 3.5mm | KR | |
|
| 149 | 330041-25 | 1 | ШТИФТ | KR | |
||
| 151 | 1006305-00 | 1 | УПЛОТНЕНИЕ | KR | |
||
| 152 | 323711-34 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | KR | |
||
| 154 | 577850-01 | 1 | ВНУТРЕННИЙ ВАЛ В СБОРЕ | KR | |||
| 156 | 930102-00 | 2 | ШАЙБА | KR | |
||
| 157 | 327314-00 | 1 | ПРИВОД | KR | |
||
| 158 | 326467-00 | 2 | СТОПОР | KR | |
||
| 159 | 327309-01 | 1 | РУЧКА | KR | |
||
| 160 | 330065-22 | 1 | ВИНТ | KR | |
||
| 161 | 327311-00 | 1 | КОРПУС РЕДУКТОРА В СБОРЕ | KR | |
||
| 162 | 327291-00 | 1 | УПЛОТНЕНИЕ | KR | |||
| 164 | 583999-01 | 1 | КРЫШКА КОРПУСА РЕДУКТОРА В СБОРЕ | KR | |||
| 165 | 916010 | 1 | УПОР | KR | |||
| 166 | 330065-10 | 4 | ВИНТ | KR | |
||
| 168 | 5140071-68 | 1 | ЗАЖИМНОЙ ПАТРОН 13ММ | KR | |
||
| 169 | 330034-07 | 1 | КЛЮЧ ЗАЖИМНОГО ПАТРОНА | KR | |
||
| 170 | 575237-00 | 1 | ВИНТ | KR | |||
| 171 | 939794-02 | 1 | РУЧКА БОКОВАЯ В СБОРЕ | KR | |
||
| 172 | 580787-00 | 1 | ОГРАНИЧИТЕЛЬ ГЛУБИНЫ | KR | |
||
| 173 | 327033-00 | 2 | АМОРТИЗАТОР | KR | |||
| 800 | 870889-02 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | KR | |
||
| 830 | 559596-99 | 1 | СПЕЦИНСТРУМЕНТ PULLER | KR |
