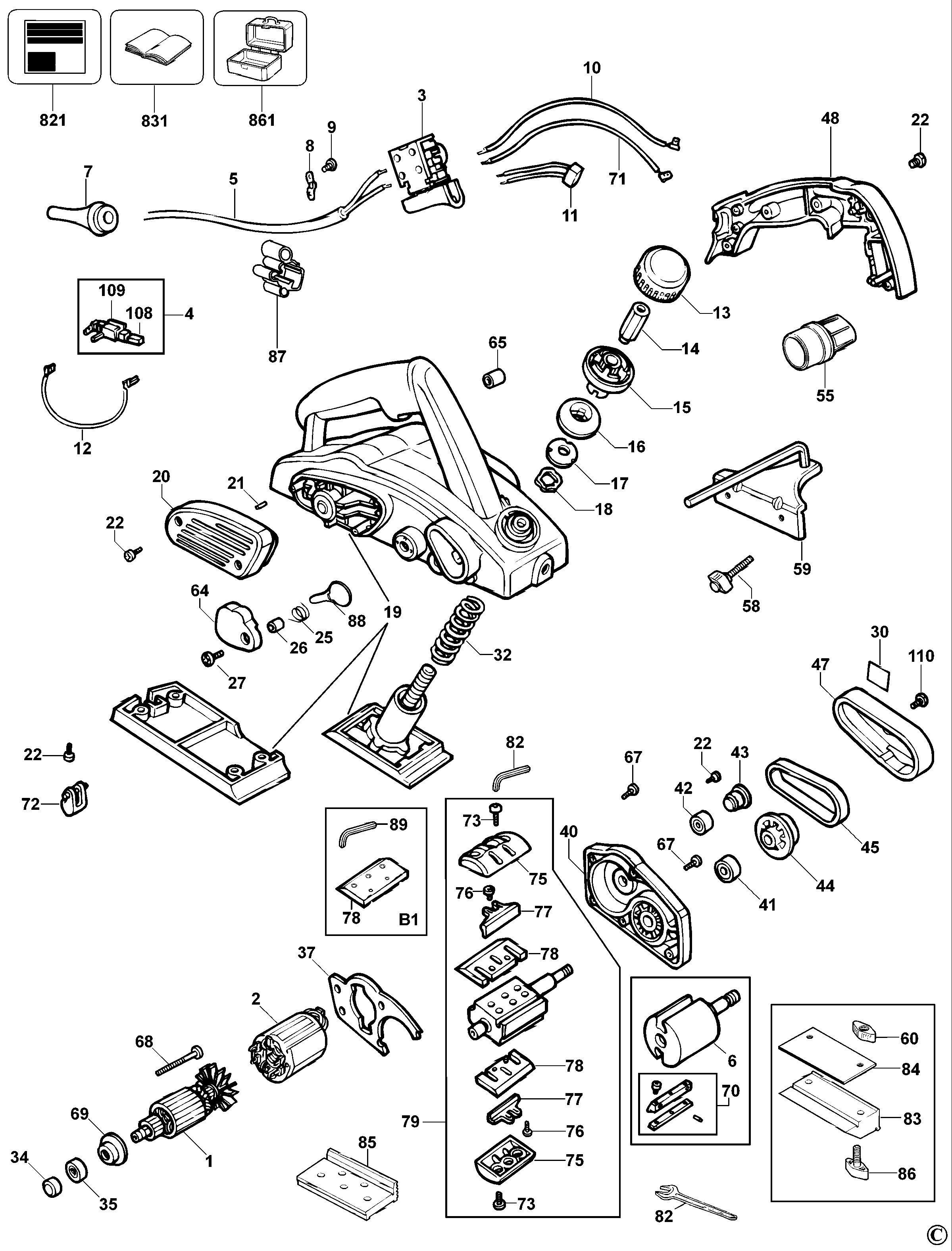

DW677L РУБАНОК Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 327403-02 | 1 | ЯКОРЬ 230В | KR |  |
||
| 2 | 373874-08 | 1 | СТАТОР 230В | KR |  |
||
| 3 | 327383-02 | 1 | ВЫКЛЮЧАТЕЛЬ В СБОРЕ | Asia - Black | KR | |
|
| 4 | 575963-01 | 2 | ПАРА ЩЁТОК 230В | KR | |
||
| 5 | 949738-29 | 1 | КОМПЛЕКТ ПРОВОДОВ | KR | |
||
| 7 | 916969 | 1 | ЗАЩИТНОЕ УСТРОЙСТВО | KR | |
||
| 8 | 329301-00 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | KR | |
||
| 9 | 330065-06 | 2 | ВИНТ | KR | |
||
| 10 | 878277 | 1 | LEAD 280MM | KR | |
||
| 11 | 321384 | 1 | КОНДЕНСАТОР | KR | |
||
| 12 | 323768-13 | 2 | ПРОВОД В СБОРЕ | KR | |
||
| 13 | 326592-00 | 1 | КОЛПАЧОК | KR | |
||
| 14 | 328772-01 | 1 | ГАЙКА | KR | |
||
| 15 | 326590-01 | 1 | ОСНОВА | KR | |
||
| 16 | 326589-03 | 1 | ШКАЛА | KR | |
||
| 17 | 326381-01 | 1 | ХРАПОВОЙ МЕХАНИЗМ | KR | |
||
| 18 | 327344-00 | 1 | ПРУЖИННАЯ ШАЙБА | KR | |
||
| 19 | 328509-01 | 1 | КОЖУХ ДВИГАТЕЛЯ В СБОРЕ | KR | |
||
| 20 | 326388-00 | 1 | КРЫШКА ЩЁТКИ | KR | |
||
| 21 | 326636-00 | 2 | СТОЙКА | KR | |
||
| 22 | 330065-08 | 16 | ВИНТ | M4x18 T20 | KR | |
|
| 23 | 328533-49 | 1 | НОЖЕВОЙ БАРАБАН В СБОРЕ | KR | |||
| 30 | 578758-00 | 1 | ЯРЛЫК ПРОИЗВОДИТЕЛЯ | KR | |
||
| 32 | 572255-00 | 1 | ПРУЖИНА | KR | |
||
| 34 | 870052 | 1 | ВТУЛКА | KR | |
||
| 35 | 330003-31 | 1 | ПОДШИПНИК | KR | |
||
| 37 | 326389-00 | 1 | ОТРАЖАТЕЛЬ | KR | |
||
| 40 | 327420-00 | 1 | КОРПУС ПОДШИПНИКА | KR | |
||
| 41 | 330003-21 | 1 | ПОДШИПНИК | KR | |
||
| 42 | 605040-05 | 1 | ПОДШИПНИК | KR | |
||
| 43 | 329142-00 | 1 | ШКИВ | KR | |
||
| 44 | 329141-00 | 1 | ШКИВ | KR | |
||
| 45 | 329140-00 | 1 | РЕМЕНЬ | KR | |
||
| 47 | 329273-00 | 1 | КРЫШКА РЕМНЯ | KR | |
||
| 48 | 326385-01 | 1 | КРЫШКА | KR | |
||
| 55 | 248629-00 | 1 | АДАПТЕР | KR | |
||
| 58 | 326573-01 | 1 | SCREW WING | KR | |
||
| 59 | 326398-00 | 1 | НАПРАВЛЯЮЩАЯ | KR | |
||
| 60 | 328834-00 | 2 | БАРАШКОВАЯ ГАЙКА | KR | |
||
| 65 | 330004-25 | 1 | ИГОЛЬЧАТЫЙ ПОДШИПНИК | KR | |
||
| 67 | 330065-04 | 2 | ВИНТ | KR | |
||
| 68 | 330065-02 | 2 | ВИНТ | KR | |
||
| 69 | 327417-00 | 1 | ИЗОЛЯТОР | KR | |
||
| 71 | 878846 | 1 | LEAD 360MM | KR | |
||
| 72 | N381124 | 1 | СТОЙКА | KR | |
||
| 73 | 574523-00 | 6 | ВИНТ | KR | |
||
| 75 | 326586-00 | 2 | ВНЕШНИЙ ЗАЖИМ | KR | |
||
| 76 | 574524-00 | 4 | ВИНТ | KR | |
||
| 77 | 326588-01 | 2 | ЗАЖИМ | KR | |
||
| 78 | 329497-00 | 2 | РЕЖУЩИЙ ДИСК | KR | |||
| 79 | 1009101-00 | 1 | НОЖЕВОЙ БАРАБАН В СБОРЕ | KR | |
||
| 82 | 930574-00 | 1 | HEX KEY 5 MM | KR | |
||
| 83 | 327056-00 | 1 | БЛОК | KR | |||
| 84 | 327057-00 | 1 | ДЕТАЛЬ | KR | |||
| 85 | 327058-01 | 1 | ДАТЧИК | KR | |
||
| 86 | 328296-01 | 2 | SCREW WING | KR | |||
| 87 | 403192-00 | 1 | КАБЕЛЬНЫЙ ЗАЖИМ | KR | |||
| 108 | 575963-02 | 1 | BRUSH PAIR 115V | 115 / 120V | KR | |
|
| 108 | 575963-01 | 1 | ПАРА ЩЁТОК 230В | 230V | KR | |
|
| 109 | 329775-49 | 1 | ПАРА ЩЁТКОДЕРЖАТЕЛЕЙ | KR |
