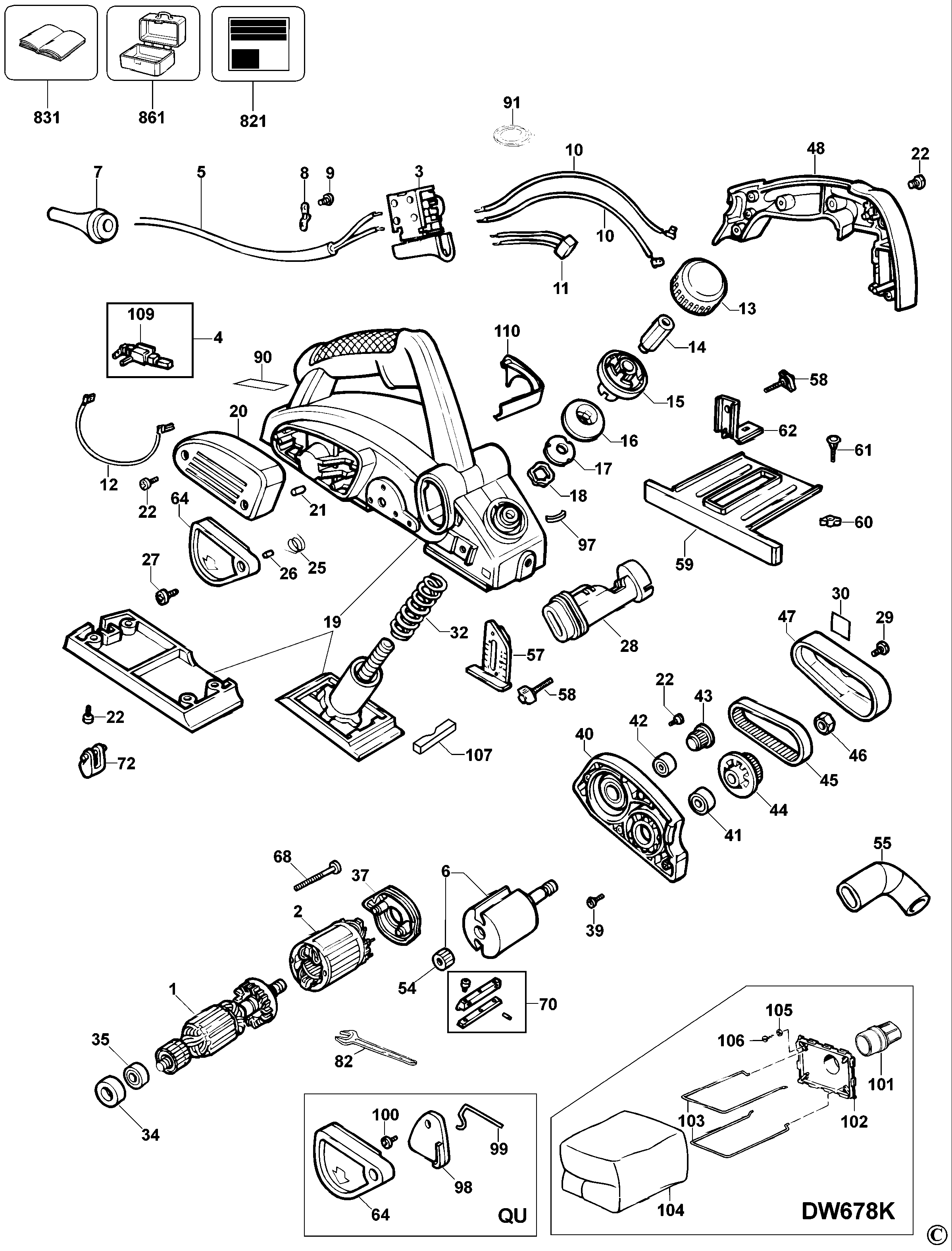

DW678 РУБАНОК Type 2 & 3 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 578603-01 | 1 | ЯКОРЬ 230В | TYPE 3 | KR | ||
| 1 | 578603-00 | 1 | ЯКОРЬ 230В | TYPE 2 | KR | ||
| 2 | 327429-10 | 1 | СТАТОР 230В | TYPE 2 | KR |  |
|
| 2 | 327429-15 | 1 | СТАТОР 230В | TYPE 3 | KR | ||
| 3 | 327383-02 | 1 | ВЫКЛЮЧАТЕЛЬ В СБОРЕ | Asia - Black | KR |  |
|
| 4 | 575963-04 | 2 | BRUSH PAIR 115V | 115V | KR | |
|
| 4 | 575963-00 | 2 | ПАРА ЩЁТОК 230В | 230V | KR | |
|
| 5 | 949738-29 | 1 | КОМПЛЕКТ ПРОВОДОВ | KR | |
||
| 6 | 574232-01 | 1 | НОЖЕВОЙ БАРАБАН В СБОРЕ | KR | |
||
| 7 | 916969 | 1 | ЗАЩИТНОЕ УСТРОЙСТВО | KR | |
||
| 8 | 329301-00 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | KR | |
||
| 9 | 330065-06 | 2 | ВИНТ | KR | |
||
| 10 | 323768-14 | 1 | ПРОВОД В СБОРЕ | KR | |||
| 11 | 321384 | 1 | КОНДЕНСАТОР | KR | |
||
| 12 | 323768-15 | 1 | ПРОВОД В СБОРЕ | KR | |||
| 13 | 326592-00 | 1 | КОЛПАЧОК | KR | |
||
| 14 | 328772-00 | 1 | ГАЙКА | KR | |
||
| 15 | 326590-01 | 1 | ОСНОВА | KR | |
||
| 16 | 326589-02 | 1 | ШКАЛА | KR | |
||
| 17 | 326381-00 | 1 | ХРАПОВОЙ МЕХАНИЗМ | KR | |
||
| 18 | 327341-00 | 1 | ПРУЖИННАЯ ШАЙБА | KR | |
||
| 19 | 000000-00 | 1 | БОЛЬШЕ НЕ ВЫПУСКАЕТСЯ | KR | |||
| 19 | 000000-00 | 1 | БОЛЬШЕ НЕ ВЫПУСКАЕТСЯ | KR | |||
| 20 | 326629-00 | 1 | КРЫШКА ЩЁТКИ | KR | |||
| 21 | 326636-00 | 2 | СТОЙКА | KR | |
||
| 22 | 330065-08 | 16 | ВИНТ | M4x18 T20 | KR | |
|
| 25 | 323722-00 | 1 | ПРУЖИНА | KR | |
||
| 26 | 326823-01 | 1 | ВТУЛКА | KR | |
||
| 27 | 324006-00 | 1 | ВИНТ | KR | |
||
| 28 | 327387-00 | 1 | ВЫТАЛКИВАТЕЛЬ | KR | |
||
| 29 | 324006-11 | 1 | ВИНТ | KR | |
||
| 30 | 578758-00 | 1 | ЯРЛЫК ПРОИЗВОДИТЕЛЯ | KR | |
||
| 32 | 572255-00 | 1 | ПРУЖИНА | KR | |
||
| 34 | 323481-00 | 1 | КОЛПАЧОК | KR | |
||
| 35 | 605040-63 | 1 | ПОДШИПНИК | KR | |
||
| 37 | 326596-00 | 1 | ОТРАЖАТЕЛЬ | KR | |||
| 39 | 324006-06 | 3 | ВИНТ | KR | |
||
| 40 | 327381-00 | 1 | КОРПУС ПОДШИПНИКА | KR | |||
| 41 | 330003-11 | 1 | ПОДШИПНИК | KR | |
||
| 42 | N542566 | 1 | ПОДШИПНИК | KR | |
||
| 42 | N542566 | 1 | ПОДШИПНИК | KR | |
||
| 43 | 324105-00 | 1 | ШКИВ | KR | |
||
| 44 | 327065-00 | 1 | ВЕДУЩАЯ ШЕСТЕРНЯ | KR | |
||
| 45 | 325106-00 | 1 | ЗУБЧАТЫЙ РЕМЕНЬ | KR | |
||
| 46 | 761225-02 | 1 | ГАЙКА | KR | |
||
| 47 | 329269-00 | 1 | КРЫШКА | KR | |||
| 48 | 326594-01 | 1 | КРЫШКА | KR | |||
| 54 | 330004-07 | 1 | ИГОЛЬЧАТЫЙ ПОДШИПНИК | KR | |||
| 55 | 327392-00 | 1 | АДАПТЕР | KR | |||
| 57 | 327393-00 | 1 | НАПРАВЛЯЮЩАЯ | KR | |
||
| 58 | 326573-01 | 2 | SCREW WING | KR | |
||
| 59 | 327391-00 | 1 | НАПРАВЛЯЮЩАЯ ЛИНЕЙКА | KR | |
||
| 60 | 328834-00 | 1 | БАРАШКОВАЯ ГАЙКА | KR | |
||
| 61 | 911111 | 1 | БОЛТ | KR | |
||
| 62 | 328175-00 | 1 | КРОНШТЕЙН | KR | |
||
| 64 | 326637-00 | 1 | ЗАЩИТНЫЙ КОЖУХ | KR | |
||
| 68 | 330065-10 | 2 | ВИНТ | KR | |
||
| 70 | N542564 | 2 | ЗАЖИМ В СБОРЕ | KR | |
||
| 70 | N542564 | 2 | ЗАЖИМ В СБОРЕ | KR | |
||
| 72 | N381124 | 1 | СТОЙКА | KR | |
||
| 82 | 868148-00 | 1 | ГАЕЧНЫЙ КЛЮЧ | KR | |
||
| 91 | 941486-00 | 1 | КАБЕЛЬНЫЙ ХОМУТ | KR | |
||
| 97 | 329145-00 | 1 | ЗАЖИМ | KR | |
||
| 101 | 327390-00 | 1 | АДАПТЕР | DW678K | KR | |
|
| 102 | 248630-00 | 1 | ДЕРЖАТЕЛЬ | DW678K | KR | |
|
| 103 | 80271901 | 1 | РАМА | DW678K | KR | ||
| 104 | 329452-00 | 1 | ПЫЛЕВОЙ МЕШОК | DW678K | KR | ||
| 105 | 249233-00 | 1 | ШАЙБА | DW678K | KR | |
|
| 106 | 249416-06 | 1 | ВИНТ | DW678K | KR | ||
| 107 | 329829-00 | 1 | УПЛОТНЕНИЕ | KR | |||
| 109 | 329780-49 | 1 | ПАРА ЩЁТКОДЕРЖАТЕЛЕЙ | KR | |
||
| 110 | 571213-00 | 1 | ОТРАЖАТЕЛЬ | KR | |
