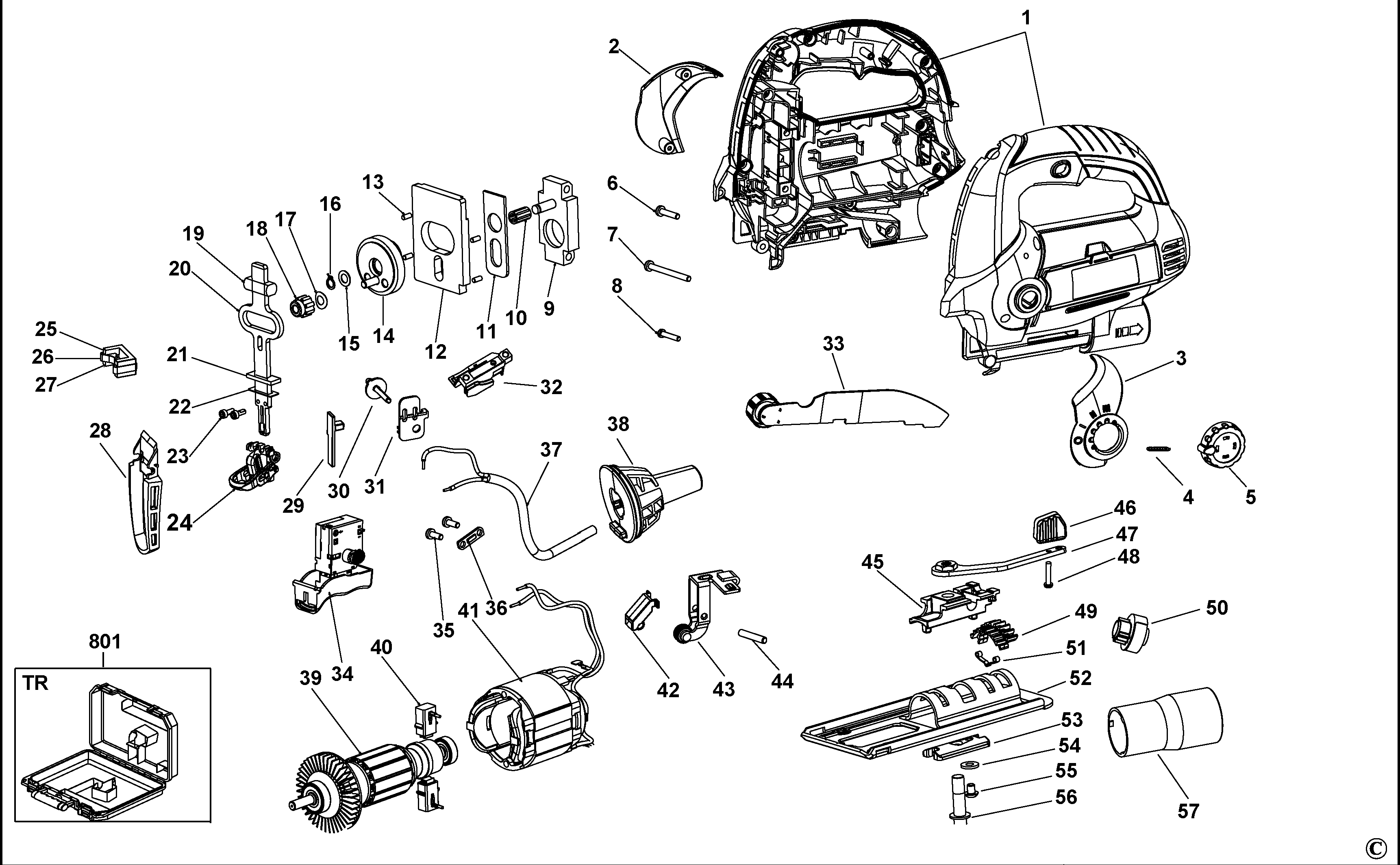

STSJ0600 ЛОБЗИК Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 90532014-01 | 1 | КОЖУХ В СБОРЕ | RU |  |
||
| 2 | 90530391 | 1 | КРЫШКА ПР. | RU |  |
||
| 3 | 90530389 | 1 | КРЫШКА ЛЕВ. | RU | |
||
| 4 | 326467-00 | 1 | СТОПОР | RU | |
||
| 5 | 90530393 | 1 | РУЧКА | RU | |
||
| 6 | 330019-13 | 10 | ВИНТ | M4X19 T20 | RU | |
|
| 7 | 330019-17 | 2 | ВИНТ | RU | |
||
| 8 | 330019-00 | 4 | ВИНТ | M3x16 T10 PLASTITE | RU | |
|
| 9 | 90510498 | 1 | ОПОРА ПОДШИПНИКА | RU | |
||
| 10 | 90590142 | 1 | ИГОЛЬЧАТЫЙ ПОДШИПНИК | RU | |
||
| 11 | 90553239 | 1 | ВИЛКА | TIMING | RU | |
|
| 12 | 90525759 | 1 | ПРОТИВОВЕС | RU | |
||
| 13 | 90517281 | 4 | ШТИФТ | RU | |
||
| 14 | 90526099 | 1 | ШЕСТЕРНЯ | RU | |
||
| 15 | 582717-00 | 1 | ШАЙБА | RU | |
||
| 16 | 90510502 | 1 | СТОПОРНОЕ ПРИСПОСОБЛЕНИЕ | RU | |
||
| 17 | 823954 | 1 | ШАЙБА | RU | |
||
| 18 | 795688-00 | 1 | РОЛИК | RU | |
||
| 19 | 810893 | 1 | ПОДШИПНИК | RU | |
||
| 20 | 90514115 | 1 | ВОЗВРАТНО-ПОСТУПАТЕЛЬНЫЙ ЭЛЕМЕНТ | RU | |
||
| 21 | 582949-00 | 1 | ВОЙЛОЧНОЕ УПЛОТНЕНИЕ | RU | |
||
| 22 | 582948-00 | 1 | ПЛАСТИНА | RU | |
||
| 23 | 583173-00 | 1 | ВИНТ | RU | |
||
| 24 | 582593-00 | 1 | ЗАЖИМ РЕЖУЩЕГО ДИСКА | RU | |
||
| 25 | 582719-00 | 1 | ПОДШИПНИК | RU | |
||
| 26 | 582720-00 | 1 | ПРУЖИНА | RU | |
||
| 27 | 795645 | 1 | ДЕРЖАТЕЛЬ | RU | |
||
| 28 | 90521036 | 1 | ЗАЩИТНЫЙ КОЖУХ | RU | |
||
| 29 | 90514354 | 1 | УПОРНАЯ ПЛАСТИНА | RU | |
||
| 30 | 90514375 | 1 | КУЛАЧОК | RU | |
||
| 31 | 90519151 | 1 | ПЛАСТИНА | RU | |
||
| 32 | 90514323 | 1 | ОПОРА | RU | |
||
| 33 | 90532011 | 1 | ПЕЧАТНАЯ ПЛАТА В СБОРЕ | RU | |
||
| 34 | 90532017 | 1 | ВЫКЛЮЧАТЕЛЬ В СБОРЕ | RU | |
||
| 35 | 370748 | 2 | ВИНТ | RU | |
||
| 36 | 329301-00 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | RU | |
||
| 37 | 90578995-03 | 1 | КОМПЛЕКТ ПРОВОДОВ | RU | |
||
| 38 | 90514628 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | RU | |
||
| 39 | 90559684 | 1 | ЯКОРЬ В СБОРЕ | RU | |
||
| 40 | 90549938 | 1 | ОБОЙМА ЩЁТКОДЕРЖАТЕЛЯ В СБОРЕ | RU | |
||
| 41 | 90559685 | 1 | СТАТОР В СБОРЕ | 220V 40mm | RU | |
|
| 42 | 90514324 | 1 | КАНАЛ УДАЛЕНИЯ ПЫЛИ | RU | |
||
| 43 | 90545786 | 1 | РОЛИК В СБОРЕ | RU | |
||
| 44 | 90514424 | 1 | ШТИФТ | RU | |
||
| 45 | 90513842 | 1 | БЛОК | RU | |
||
| 46 | 90514276 | 1 | HANDLE | RU | |
||
| 47 | 90529814 | 1 | РЫЧАГ В СБОРЕ | RU | |
||
| 48 | 330019-31 | 1 | ВИНТ | RU | |
||
| 49 | 90514228 | 1 | ВСТАВКА | RU | |
||
| 50 | 90514273 | 1 | ИНДИКАТОР | RU | |
||
| 51 | 90521871 | 1 | ПРУЖИНА | RU | |
||
| 52 | 90514201 | 1 | БАШМАК | RU | |
||
| 53 | 90513772 | 1 | ЗАМОК ПЛАСТИНЫ | RU | |
||
| 54 | 90514216 | 1 | ШАЙБА | RU | |
||
| 55 | 582827-00 | 1 | БОЛТ | RU | |
||
| 56 | 90514219 | 1 | БОЛТ | RU | |
||
| 57 | 90530405 | 1 | АДАПТЕР ПЫЛЕУДАЛЕНИЯ | RU | |
