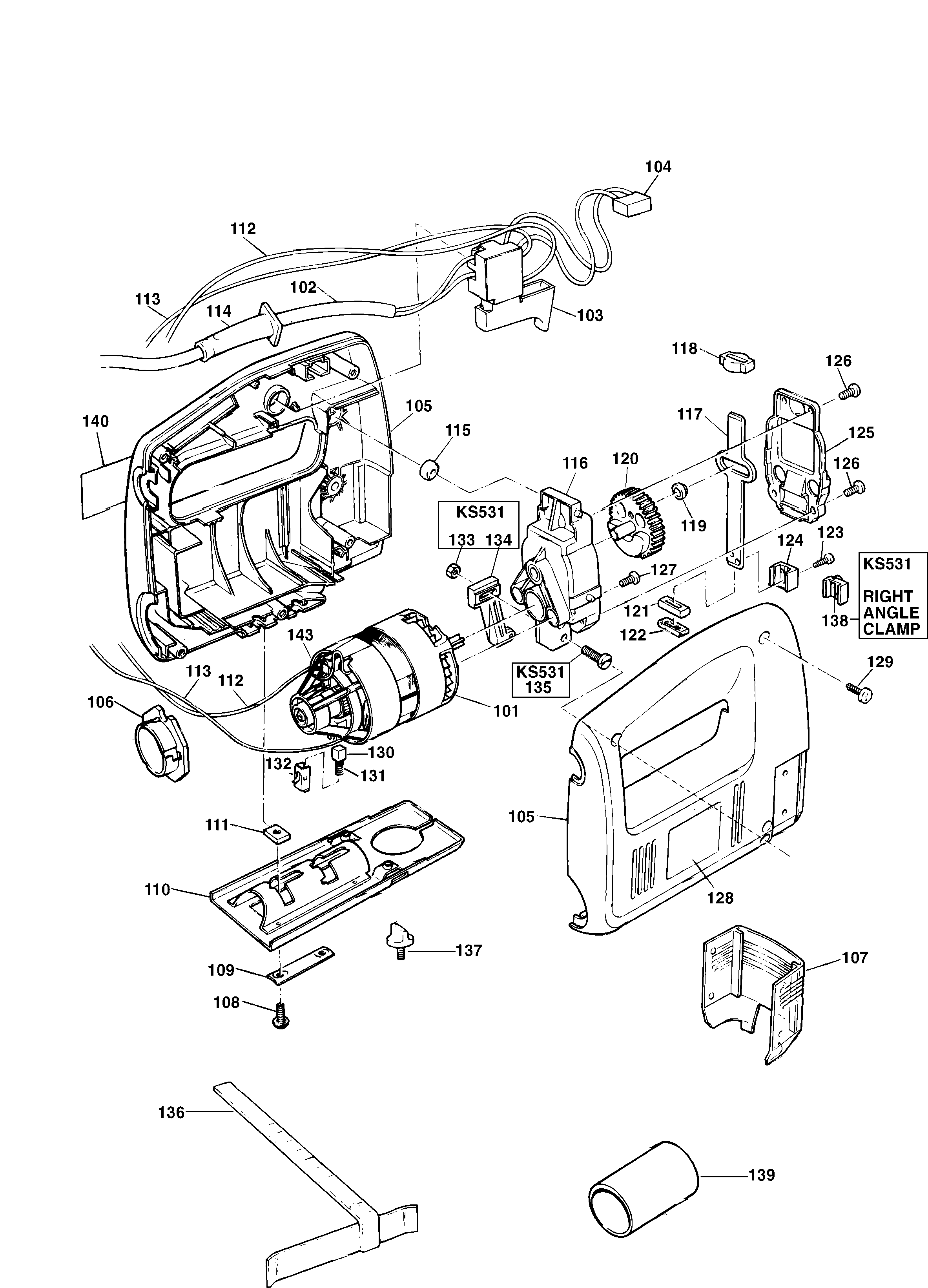

KS350 ЛОБЗИК Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 101 | 576376-03 | 1 | ЭЛЕКТРОДВИГАТЕЛЬ В СБОРЕ | KR | |||
| 102 | 330080-03 | 1 | КОМПЛЕКТ ПРОВОДОВ | KR |  |
||
| 103 | 374005 | 1 | ВЫКЛЮЧАТЕЛЬ В СБОРЕ | KR | |||
| 104 | 807285-06 | 1 | КОНДЕНСАТОР | KR |  |
||
| 105 | 806719-14 | 1 | ПАРА СОСТАВНЫХ ЧАСТЕЙ КОРПУСА | KR | |||
| 106 | 805156 | 1 | РОЗЕТКА | KR | |||
| 107 | 826918 | 1 | ЗАЩИТНЫЙ КОЖУХ | KR | |||
| 108 | 376409 | 2 | ВИНТ | KR | |
||
| 109 | 805981-00 | 1 | ОПОРА | KR | |||
| 110 | 823909 | 1 | БАШМАК В СБОРЕ | KR | |||
| 111 | 845591 | 2 | ГАЙКА | KR | |||
| 112 | 811516 | 1 | ПРОВОД | KR | |||
| 113 | 811524 | 1 | ПРОВОД | KR | |||
| 114 | 770235 | 1 | ЗАЩИТНОЕ УСТРОЙСТВО | KR | |
||
| 115 | 847185 | 4 | УПЛОТНЕНИЕ | KR | |||
| 116 | 828569 | 1 | КОРПУС РЕДУКТОРА В СБОРЕ | KR | |||
| 117 | 810946 | 1 | ВАЛ | KR | |||
| 118 | 810897 | 1 | ПОДШИПНИК | KR | |||
| 119 | 492994-00 | 1 | РОЛИК | KR | |||
| 120 | 847211 | 1 | ШЕСТЕРНЯ | KR | |||
| 121 | 810893 | 1 | ПОДШИПНИК | KR | |
||
| 122 | 847216 | 1 | УПЛОТНЕНИЕ | KR | |
||
| 123 | 797123 | 2 | ВИНТ | KR | |
||
| 124 | 847182 | 1 | ЗАЖИМ | KR | |||
| 125 | 822297 | 1 | КРЫШКА | KR | |||
| 126 | 891024 | 4 | ВИНТ | KR | |
||
| 127 | 812171 | 2 | ВИНТ | KR | |
||
| 129 | 809961 | 5 | ВИНТ | KR | |
||
| 130 | 372523 | 2 | ЩЁТКА | KR | |||
| 131 | 847709 | 2 | ПРУЖИНА | KR | |||
| 132 | 846076 | 2 | ОБОЙМА ЩЁТКОДЕРЖАТЕЛЯ | KR | |||
| 133 | 892153 | 1 | ГАЙКА | KR | |
||
| 134 | 793242 | 1 | ОПОРА В СБОРЕ | KR | |||
| 135 | 813403 | 1 | ВИНТ | KR | |||
| 136 | 858274 | 1 | НАПРАВЛЯЮЩАЯ | KR | |||
| 137 | 812331 | 1 | РУЧКА | KR | |||
| 138 | 821542 | 1 | ЗАЖИМ | KR | |||
| 139 | A5642 | 1 | АДАПТЕР | KR | |||
| 140 | 809309-02 | 1 | ЯРЛЫК ПРОИЗВОДИТЕЛЯ | KR | |||
| 143 | 828446 | 1 | ДРОССЕЛЬ В СБОРЕ | TYPE 02 | KR | |
