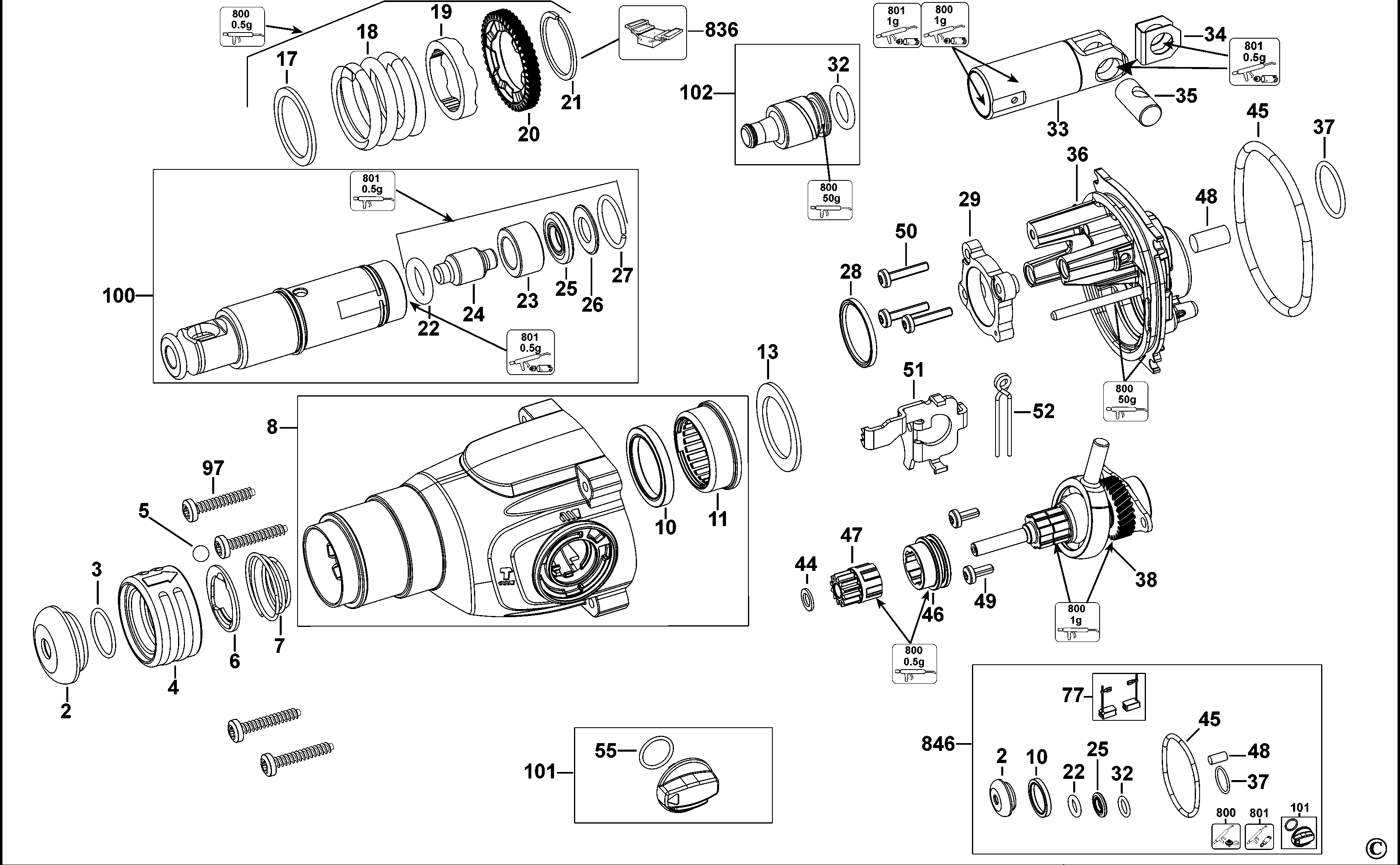

D25033 КОМБИНИРОВАННЫЙ ПЕРФОРАТОР Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | N325879 | 1 | ВИНТ | TW |  |
||
| 2 | 323489-00 | 1 | КОЛПАЧОК | TW | |
||
| 3 | 579212-00 | 1 | КОЛЬЦО | TW | |
||
| 4 | N720573 | 1 | ТРУБА | TW | |
||
| 5 | N629539 | 1 | ШАРИК | TW | |||
| 6 | 578387-00 | 1 | ШАЙБА | TW | |
||
| 7 | 871690 | 1 | ПРУЖИНА | TW | |
||
| 8 | N417731 | 1 | КОЖУХ В СБОРЕ | TW | |
||
| 9 | 330065-16 | 1 | ВИНТ | TW | |
||
| 10 | N496180 | 1 | УПЛОТНЕНИЕ | TW |  |
||
| 11 | N020023 | 1 | ПОДШИПНИК ШПИНДЕЛЯ | TW | |
||
| 13 | 1005788-00 | 1 | ШАЙБА | TW | |
||
| 17 | 589350-00 | 1 | ШАЙБА | TW | |
||
| 18 | N264677 | 1 | ПРУЖИНА | TW | |
||
| 19 | N417735 | 1 | СТОПОРНОЕ КОЛЬЦО | TW | |
||
| 20 | N019978 | 1 | ШЕСТЕРНЯ | 25T, HIGH SPD. | TW | |
|
| 21 | N406151 | 1 | СТОПОРНОЕ КОЛЬЦО | TW | |
||
| 22 | N394276 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | TW | |
||
| 23 | N470388 | 1 | НАПРАВЛЯЮЩАЯ ТРУБА | TW | |
||
| 24 | N417744 | 1 | БОЁК | TW | |
||
| 25 | 580990-00 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | TW | |
||
| 26 | N531681 | 1 | ШАЙБА | TW | |
||
| 27 | N294259 | 1 | КОЛЬЦО | TW | |
||
| 28 | N267565 | 1 | КОЛЬЦО | TW | |
||
| 29 | N417745 | 1 | ПОДШИПНИК | TW | |
||
| 32 | N264642 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | TW | |
||
| 33 | N417749 | 1 | ПОРШЕНЬ | TW | |
||
| 34 | 1005842-00 | 1 | ШАЙБА | TW | |
||
| 35 | N325041 | 1 | ПОДШИПНИК ШПИНДЕЛЯ | TW | |
||
| 36 | N495931 | 1 | КОРПУС ПОДШИПНИКА | TW | |
||
| 37 | N264673 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | TW | |
||
| 38 | N418019 | 1 | ВНУТРЕННИЙ ВАЛ В СБОРЕ | TW | |
||
| 44 | 1005844-00 | 1 | ШАЙБА | TW | |
||
| 45 | N264672 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | TW | |
||
| 46 | N417853 | 1 | ФЛАНЕЦ | TW | |
||
| 47 | N417859 | 1 | ШЕСТЕРНЯ | TW | |
||
| 48 | 1005812-00 | 2 | ВОЙЛОК | TW | |
||
| 49 | N445171 | 2 | ВИНТ | TW | |
||
| 50 | 324006-15 | 3 | ВИНТ | TW | |
||
| 51 | N493869 | 1 | ПЛАСТИНА | TW | |
||
| 52 | 1005795-00 | 1 | ПРУЖИНА | TW | |
||
| 55 | N091381-00 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | TW | |
||
| 63 | 330019-39 | 2 | ВИНТ | >=WK19 2016 | TW | |
|
| 65 | N554533 | 1 | ШАЙБА | TW | |||
| 66 | 1005895-00 | 1 | ПОДШИПНИК | TW | |
||
| 67 | 330003-60 | 1 | ПОДШИПНИК | TW | |
||
| 68 | N356759 | 1 | ОТРАЖАТЕЛЬ | TW | |
||
| 70 | N442577 | 1 | КОЛЬЦО | TW | |
||
| 71 | N442578 | 1 | КРЫШКА ПОДШИПНИКА | TW | |
||
| 72 | 1005894-00 | 1 | ЗАЖИМ | TW | |
||
| 85 | N418011 | 1 | РУЧКА В СБОРЕ | TW | |
||
| 90 | 329301-00 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | TW | |
||
| 93 | 330065-08 | 5 | ВИНТ | M4x18 T20 | TW | |
|
| 94 | N425379 | 1 | ПРОВОД СИНИЙ | TW | |
||
| 95 | 1005879-01 | 1 | ПРОВОД КРАСНЫЙ | TW | |
||
| 97 | 330065-28 | 4 | ВИНТ | TW | |
||
| 98 | 1005896-00 | 1 | БОКОВАЯ РУЧКА | TW | |
||
| 99 | 798846-02 | 1 | ОГРАНИЧИТЕЛЬ ГЛУБИНЫ | TW | |
||
| 100 | N424934 | 1 | ШПИНДЕЛЬ В СБОРЕ | TW | |
||
| 101 | N417861 | 1 | ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ | TW | |
||
| 102 | N418035 | 1 | ПЛУНЖЕР В СБОРЕ | TW | |
||
| 800 | 870889-02 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | TW | |
||
| 801 | 487130-04 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | GLK FLUID 249 NLGI 000 (10G SERVICE) | TW | |
|
| 836 | 1003960-99 | 1 | СПЕЦИНСТРУМЕНТ CIRCLIP REMOVER | TW | |||
| 836 | 596005-99 | 1 | СПЕЦИНСТРУМЕНТ CIRCLIP REMOVER | TW | |
||
| 836 | 1003959-99 | 1 | СПЕЦИНСТРУМЕНТ CIRCLIP REMOVER | TW | |||
| 861 | N390353 | 1 | ЯЩИК ДЛЯ ИНСТРУМЕНТА | TW | |
