GT328JP01 КУСТОРЕЗ Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу

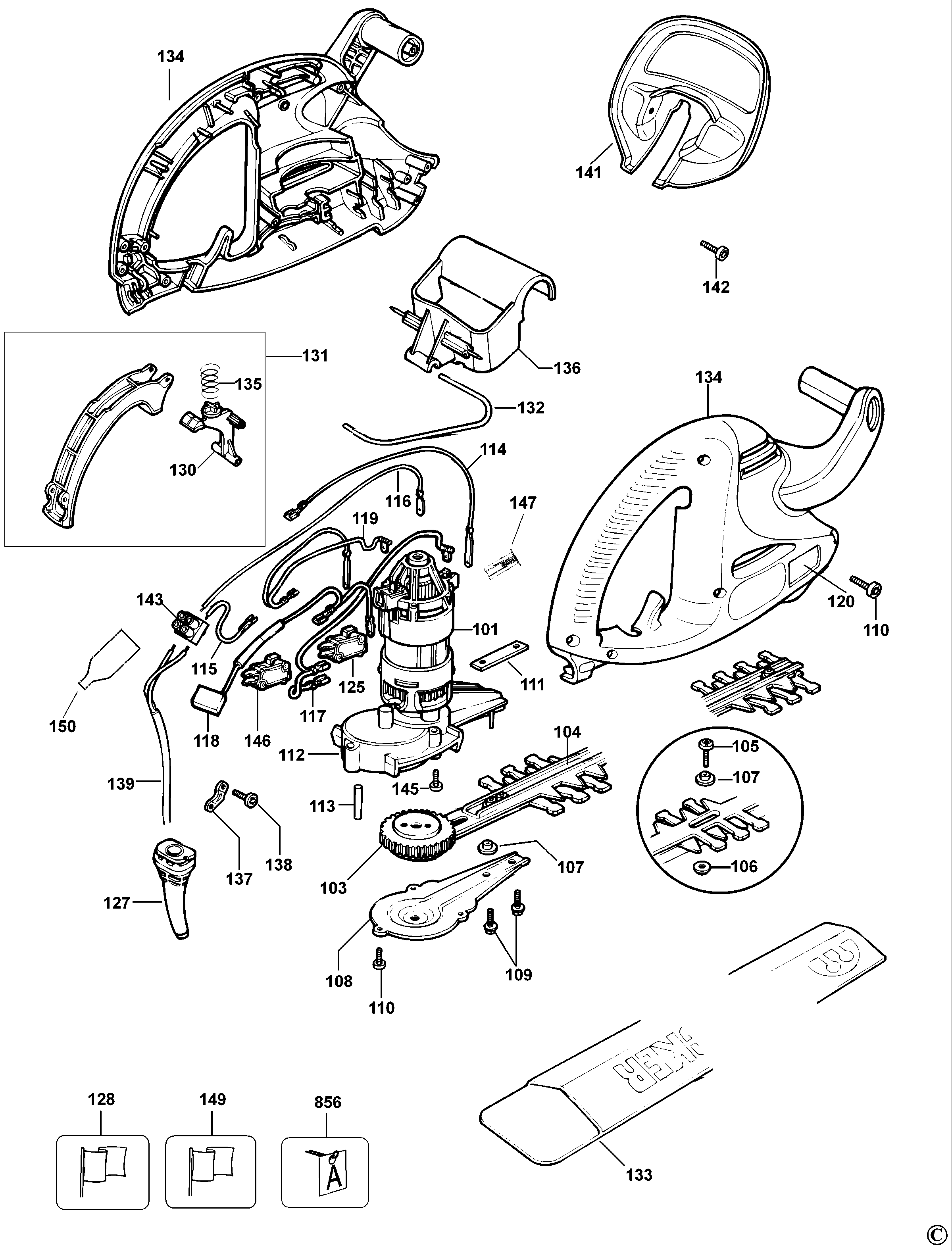

| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 101 | 000000-00 | 1 | БОЛЬШЕ НЕ ВЫПУСКАЕТСЯ | JP | |||
| 103 | 000000-00 | 1 | БОЛЬШЕ НЕ ВЫПУСКАЕТСЯ | JP | |||
| 104 | 376579-04 | 1 | ОПОРА | JP | |||
| 105 | 371954-01 | 3 | БОЛТ | JP |  |
||
| 106 | 798755 | 3 | ГАЙКА M5 | JP | |||
| 107 | 376614-01 | 5 | ПРОСТАВКА | JP |  |
||
| 108 | 370908 | 1 | КРЫШКА КОРПУСА РЕДУКТОРА | JP | |||
| 109 | 798754-01 | 2 | БОЛТ | JP | |
||
| 110 | 747329 | 10 | ВИНТ | JP | |
||
| 111 | 370927 | 1 | ПЛАСТИНА | JP | |||
| 112 | 370930 | 1 | РЕДУКТОР В СБОРЕ | JP | |||
| 113 | 370902 | 1 | ОСЬ | JP | |||
| 114 | 370932-01 | 1 | LEAD GREY | JP | |||
| 115 | 370932-09 | 1 | LEAD 55MM | JP | |
||
| 116 | 370932-03 | 1 | LEAD 200MM RED | JP | |||
| 117 | 370932-04 | 1 | ПРОВОД КРАСНЫЙ | JP | |||
| 118 | 370932-05 | 1 | LEAD 90MM BLACK | JP | |||
| 119 | 370932-06 | 1 | LEAD 130MM BLUE | JP | |
||
| 125 | 373246 | 1 | ВЫКЛЮЧАТЕЛЬ | JP | |||
| 127 | 806603 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | JP | |
||
| 128 | 376616-10 | 1 | ЯРЛЫК ПРОИЗВОДИТЕЛЯ | JP | |||
| 130 | 369147 | 1 | РЫЧАГ | JP | |
||
| 131 | 576969-00 | 1 | КУРОК ВЫКЛЮЧАТЕЛЯ | JP | |
||
| 132 | 370917 | 1 | ЗВЕНО | JP | |||
| 133 | 578125-00 | 1 | НОЖНЫ | JP | |||
| 134 | 370953-04 | 1 | СОСТАВНАЯ ЧАСТЬ КОРПУСА | JP | |||
| 135 | 806128 | 1 | ПРУЖИНА | JP | |
||
| 136 | 370923-00 | 1 | ПРИВОД | JP | |||
| 137 | 821070 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | JP | |
||
| 138 | 821057 | 2 | ВИНТ | No 6 x 12.7mm | JP | |
|
| 139 | 808704-15 | 1 | КОМПЛЕКТ ПРОВОДОВ | JP | |||
| 141 | 376581-00 | 1 | ЗАЩИТНЫЙ КОЖУХ | JP | |
||
| 142 | 748636 | 2 | ВИНТ | JP | |
||
| 143 | 373883 | 1 | КЛЕММНАЯ КОЛОДКА | JP | |
||
| 145 | 812171 | 2 | ВИНТ | JP | |
||
| 146 | 370915 | 1 | ВЫКЛЮЧАТЕЛЬ | JP | |||
| 147 | 832457 | 2 | ОБОЙМА ЩЁТКОДЕРЖАТЕЛЯ В СБОРЕ | JP | |||
| 149 | 579955-00 | 1 | ПРЕДУПРЕДИТЕЛЬНАЯ ЭТИКЕТКА | JP | |||
| 150 | 578124-00 | 1 | ЗАЩИТНЫЙ КОЖУХ | JP | |||
| 856 | 000000-00 | 1 | БОЛЬШЕ НЕ ВЫПУСКАЕТСЯ | JP |
