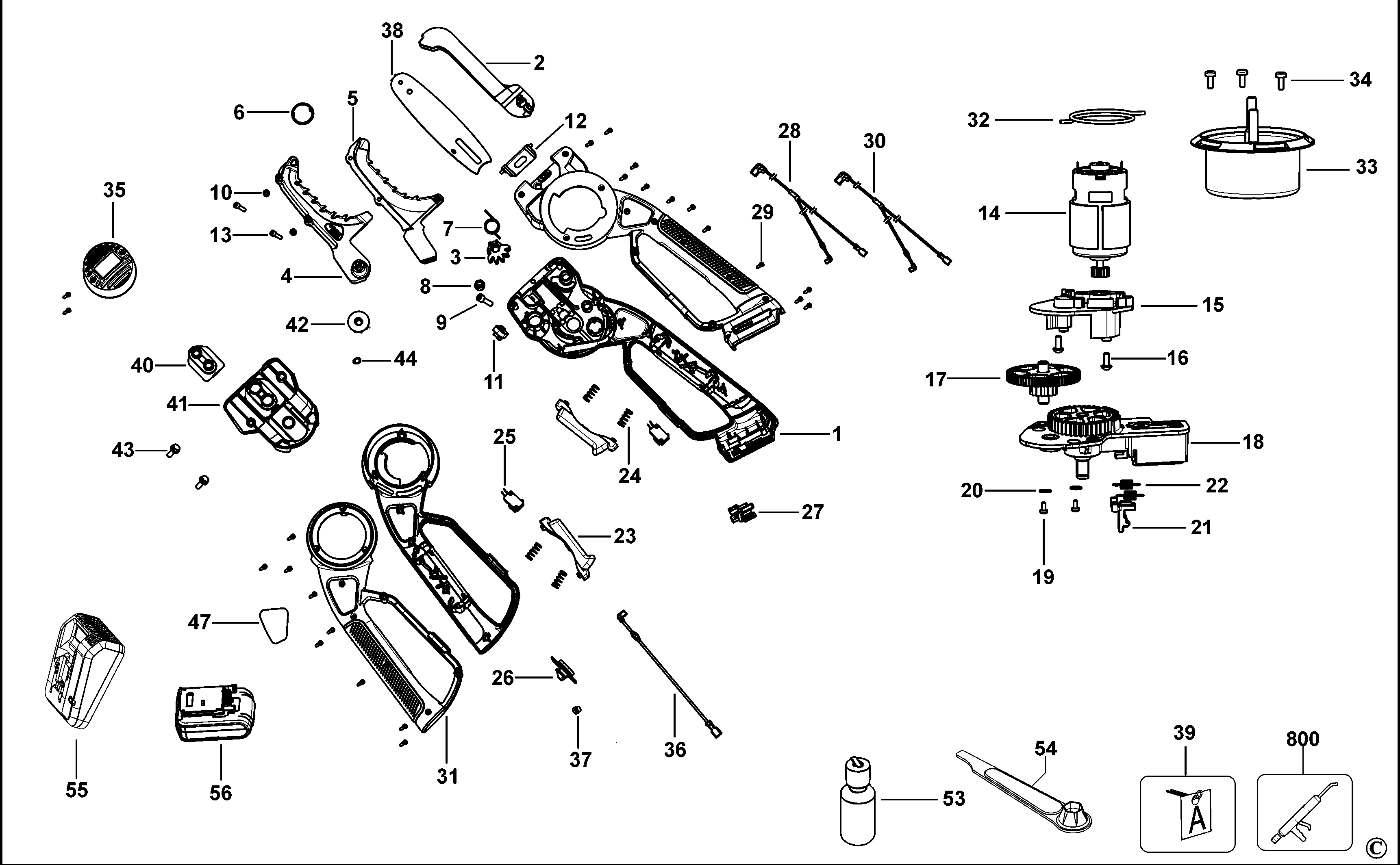

LLP18N POWERED LOPPER Type 1 | Drawings
Documents
Parts List
Save PDF
View Full Page
| Item No. | Product Number | Qty Per | Product Description | General Description | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 90560817N | 1 | HOUSING SA | JP | |||
| 2 | 90514903 | 1 | COVER | JP | |||
| 3 | 90516396 | 1 | GEAR | JP | |||
| 4 | 90514901N | 1 | JAW | JP | |||
| 5 | 90514902N | 1 | JAW | JP | |||
| 6 | 90516494 | 1 | SPRING | JP | |||
| 7 | 90516495 | 1 | SPRING | JP | |||
| 8 | 370023 | 1 | NUT | JP | |||
| 9 | 90525962 | 1 | BOLT | JP | |||
| 10 | 477344-00 | 2 | NUT M5 | JP | |||
| 11 | 90516442 | 1 | SEAL | JP | |||
| 12 | 477134-00 | 1 | FILLER CAP | JP | |||
| 13 | 098120-16 | 2 | SCREW | JP | |||
| 14 | 90516980-01 | 1 | MOTOR SA | JP | |||
| 15 | 90516976 | 1 | PLATE | JP | |||
| 16 | 90523430 | 2 | SCREW | JP | |||
| 17 | 90516972 | 1 | GEAR SA | JP | |||
| 18 | 90516975 | 1 | GEAR SA | JP | |||
| 19 | 330045-05 | 1 | SCREW | JP | |||
| 20 | 330016-01 | 1 | WASHER | JP | |||
| 21 | 90516447 | 1 | CLAMP | JP | |||
| 22 | 588830-00 | 1 | SPRING | JP | |||
| 23 | 90516439 | 1 | TRIGGER | JP | |||
| 24 | 806128 | 1 | SPRING | JP | |||
| 25 | 90553427 | 1 | SWITCH | JP | |||
| 26 | 90516448 | 1 | LATCH | JP | |||
| 27 | 90563064 | 1 | PCB SA | JP | |||
| 28 | 90564831 | 1 | WIRE | JP | |||
| 29 | 809961 | 1 | SCREW | JP | |||
| 30 | 90587536 | 1 | WIRE | JP | |||
| 31 | 90518802N | 1 | CLAMSHELL SET | JP | |||
| 32 | 90516496 | 1 | SPRING | JP | |||
| 33 | 90515612 | 1 | HANDLE | JP | |||
| 34 | 90523431 | 1 | SCREW | JP | |||
| 35 | 90516383 | 1 | COVER | JP | |||
| 36 | 90587535 | 1 | WIRE | JP | |||
| 37 | 477925-00 | 1 | BUMPER | JP | |||
| 38 | N589248 | 1 | BAR | JP | |||
| 39 | 90602735 | 1 | CHAIN | JP | |||
| 40 | 588213-00 | 1 | CLAMP | JP | |||
| 41 | 90516437 | 1 | COVER | JP | |||
| 42 | 587580-00 | 1 | SPROCKET | JP | |||
| 43 | 90516533 | 1 | BOLT | JP | |||
| 44 | 90521472 | 1 | RING | JP | |||
| 47 | 90617049 | 1 | RATING LABEL | JP | |||
| 53 | N688403 | 1 | CONTAINER | JP | |||
| 54 | 590439-00 | 1 | WRENCH SPECIAL | JP | |||
| 55 | N520989 | 1 | CHARGER SA | JP | |||
| 56 | BL2018-JP | 1 | BATTERY PACK | BL2018-JP | JP | ||
| 800 | 583534-00 | 1 | GREASE | 50 GRAMS - NYE RHEOLUB 380G1 | JP |
