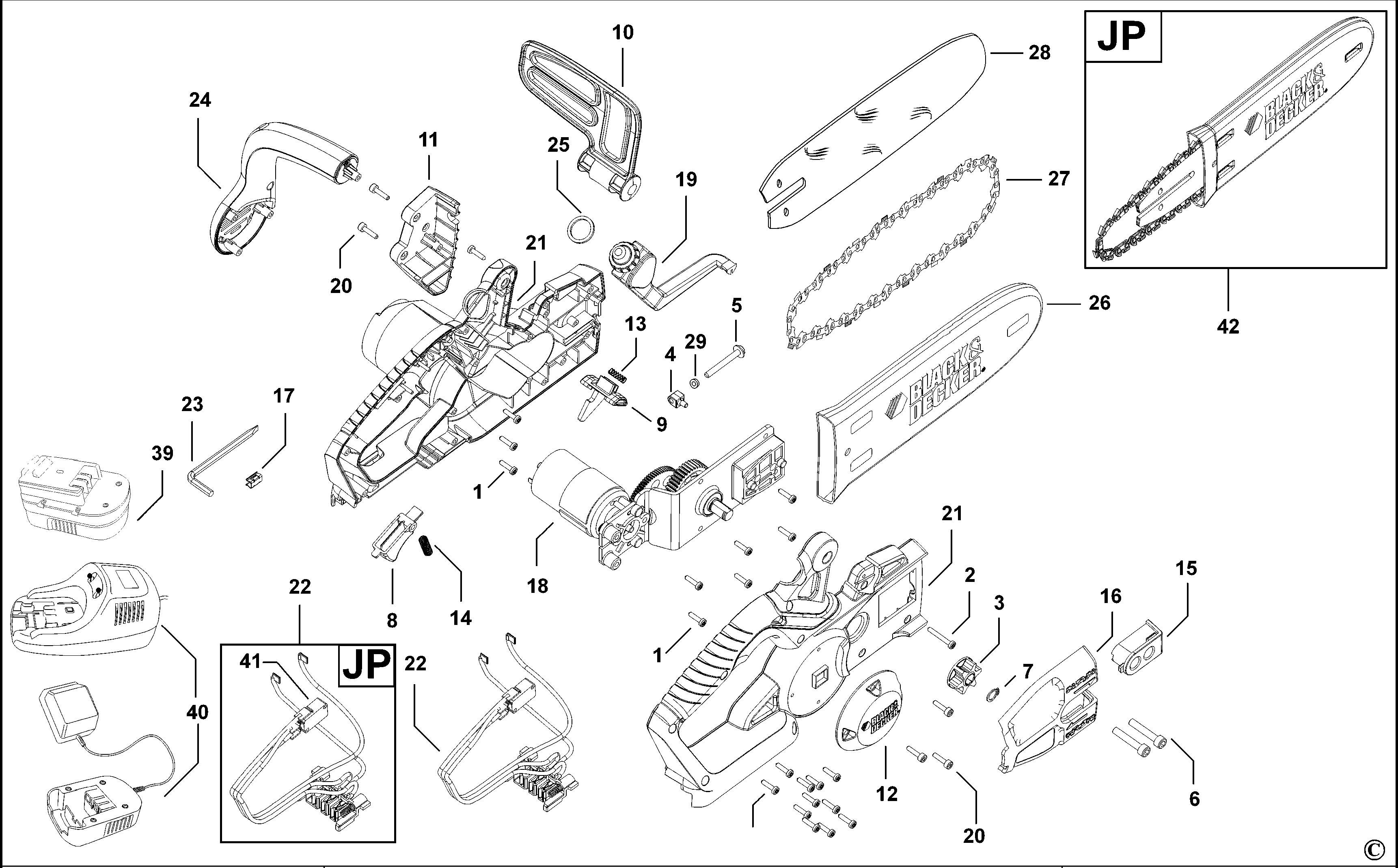

CCS818 CHAINSAW Type 1 | Drawings
Documents
Parts List
Save PDF
View Full Page
| Item No. | Product Number | Qty Per | Product Description | General Description | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 330019-03 | 21 | SCREW | JP | |||
| 2 | 330019-05 | 1 | SCREW | JP | |||
| 3 | 622895-00 | 1 | SPROCKET | JP | |||
| 4 | 623963-00 | 1 | CLAMP | JP | |||
| 5 | 623964-00 | 1 | SCREW | JP | |||
| 6 | 624334-00 | 2 | SCREW | JP | |||
| 7 | 624521-00 | 1 | LOCKING RING | JP | |||
| 8 | 90550462 | 1 | TRIGGER | JP | |||
| 9 | 90502128 | 1 | ACTUATOR | JP | |||
| 10 | 90502132 | 1 | GUARD | JP | |||
| 11 | 90502134 | 1 | ANTI KICK BACK | JP | |||
| 12 | 90502135 | 1 | COVER | JP | |||
| 13 | 90502136 | 1 | SPRING | JP | |||
| 14 | 90502137 | 1 | SPRING | JP | |||
| 15 | 90502141 | 1 | CLAMP | JP | |||
| 16 | 90502142 | 1 | COVER | JP | |||
| 17 | 90502143 | 1 | CLIP | JP | |||
| 18 | 90502145-02 | 1 | TRANSMISSION SA | JP | |||
| 18 | 90502145 | 1 | TRANSMISSION SA | 100 V; 100V - JP | JP | ||
| 19 | 90502171 | 1 | TANK | JP | |||
| 20 | 90502469 | 5 | SCREW | Taptite M3.63 X 16 | JP | ||
| 21 | 90502712 | 1 | CLAMSHELL SET | ORANGE | JP | ||
| 22 | 90502720 | 1 | SWITCH SA | JP | |||
| 23 | 90502723 | 1 | HEX KEY | JP | |||
| 24 | 90502764 | 1 | HANDLE SA | JP | |||
| 25 | 90504642 | 1 | SEAL | JP | |||
| 26 | 624734-00 | 1 | SHEATH | JP | |||
| 27 | A6158 | 1 | CHAIN | N679612 | JP | ||
| 27 | 90616714 | 1 | CHAIN | JP | |||
| 28 | 90506030 | 1 | BAR CHAIN | JP | JP | ||
| 29 | 90519433 | 1 | WASHER | JP | |||
| 39 | 90511681 | 1 | BATTERY 18V - 1.7AH | Ni-Cad - XE | JP | ||
| 40 | 90578873 | 1 | CHARGER SA | XE | JP | ||
| 40 | 90509388 | 1 | FAST CHARGER SA | 18v; 18V - JP | 30min | JP | |
| 41 | 5103536-00 | 1 | SWITCH | JP | |||
| 42 | 90506375 | 1 | BAR SA | JP | JP |
